Введение
В этом руководстве описана процедура замены неисправной дочерней платы в Asus Chromebook C300SA-DS02. Это позволит решить проблемы с правым боковым портом USB. В силу особенностей конструкции, петли дисплея расположены поверх материнской и дочерних плат. Поэтому, хотя отсоединять кабели, соединяющие дисплей, не обязательно, вам следует выполнить следующие действия
Шаг 1 Клавиатура
Перед началом работы выключите ноутбук и убедитесь, что зарядное устройство отключено от сети.
Выкрутите восемь 8,0-миллиметровых винтов Phillips #0 на днище ноутбука.
Выкрутите три винта Phillips #0 диаметром 6,0 мм.
Шаг 2
Откройте ноутбук.
Используя инструмент для открывания iFixit, подденьте края клавиатуры.
Приподнимите клавиатуру и аккуратно сдвиньте ее к себе.
Не извлекайте клавиатуру полностью. Она по-прежнему соединена с задней панелью парой ленточных кабелей.
Шаг 3
Отсоедините два разъема ZIF, подцепив стопорную планку с помощью пассатижей и отсоединив ленточный кабель.
Шаг 4
Извлеките клавиатуру из ноутбука.
Шаг 5 Батарея
Выкрутите шесть 5,6-миллиметровых винтов Phillips #0 вокруг батареи.
Шаг 6
Большим и указательным пальцами зажмите многоцветный кабель и отсоедините его от материнской платы.
Шаг 7
Извлеките батарею из ноутбука.
Шаг 8 Сборка дисплея

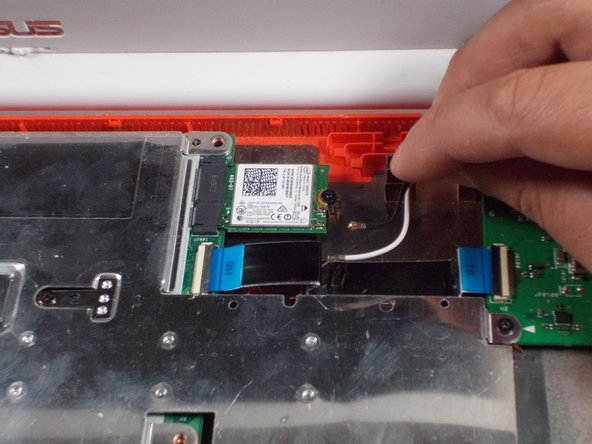

Отсоедините черный и белый кабели от материнской платы.
Эти два провода подключаются к антенне в блоке дисплея. Белый кабель длиннее и подключается к нижнему импорту.
Шаг 9
Отклейте пленку, закрывающую кабель дисплея.
Потяните кабель к экрану и выньте его из разъема.
Шаг 10
С помощью драйвера Phillips #0 открутите шесть 5-миллиметровых винтов на верхней правой и левой петлях дисплея.
Шаг 11
Аккуратно поднимите дисплей в сборе вверх и отсоедините его от ноутбука.
Шаг 12 Дочерняя плата

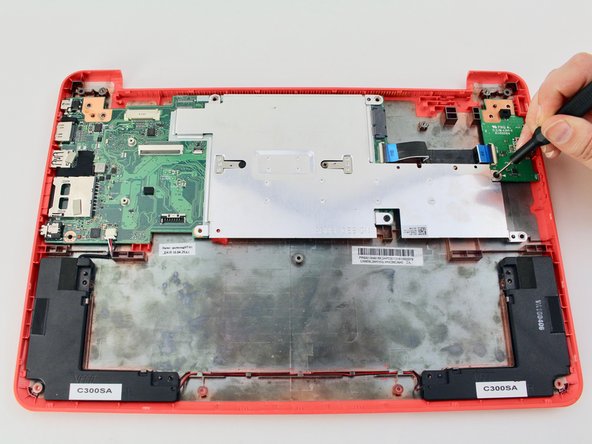

С помощью отвертки Phillips #0 открутите три винта 3,6 мм с серебристого радиатора.

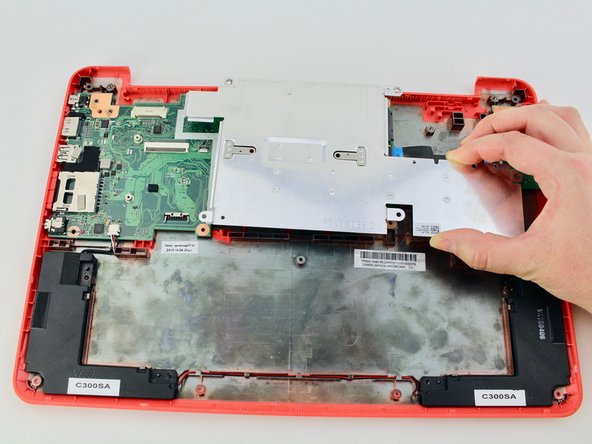

Снимите радиатор с материнской платы.
Шаг 13

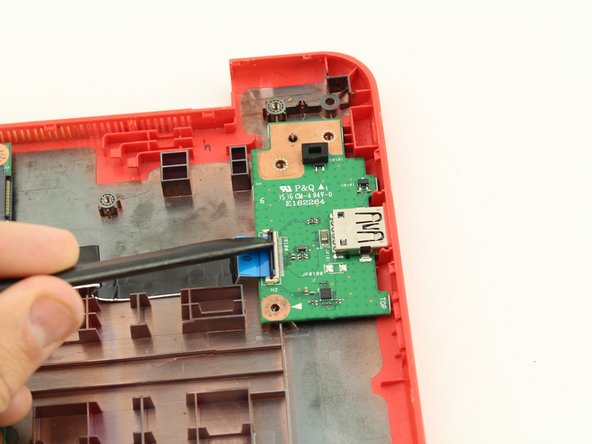

Подденьте блокирующий выступ на разъеме ZIF дочерней платы с помощью пробки.

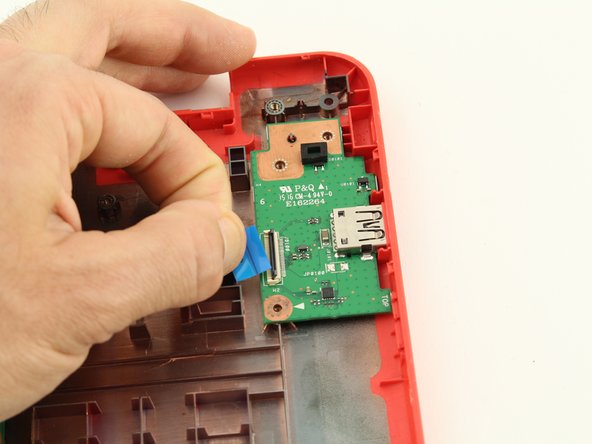

Выдвиньте ленточный кабель из разъема.
Шаг 14
Извлеките дочернюю плату, приподняв ее за нижний корпус.
