Шаг 1 Чип DMD
Выньте лампу и винты в отсеке лампы.
Шаг 2 Снимите деталь отделки
Подденьте серое кольцо сверху или снизу.
Шаг 3 Открутите основные винты
Выньте
Отверстие глубиной 3,5 дюйма. Стандартная отвертка не достанет. Вам понадобится PH0 или PH1 с шейкой 4″.
Шаг 4 Выкрутите дополнительные винты
На фото показаны только 2 винта, на самом деле их будет 3.
Шаг 5 Осторожно поднимите верхнюю часть
Снимите эти разъемы. Там много слабины, так что это легко.
Шаг 6 Открутите винты крепления экрана
Выкрутите 8 винтов
Шаг 7 Снимите разъемы
Сожмите, чтобы освободить.
Потяните, чтобы освободить.
Сдвиньте выступы, чтобы освободить разъемы.
Шаг 8 Выкрутите винты для платы управления
Выньте
Поднимите с этой стороны. Возможно, придется немного пошевелить.
Питание и заземление можно отсоединить, но это не обязательно.

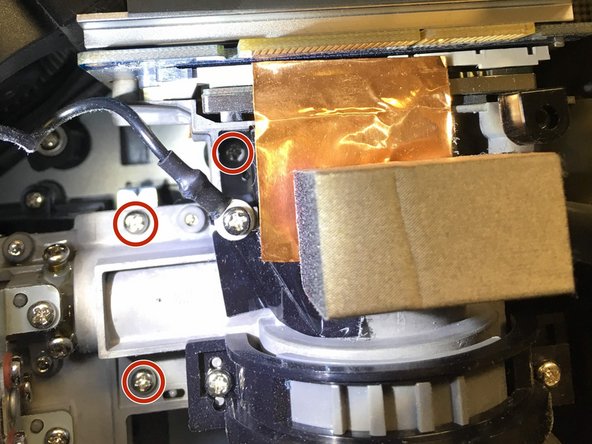

Шаг 9 Открутите винты для оптики
Выкрутите 6 винтов
Шаг 10 Извлеките оптику
Поверните против часовой стрелки и одновременно поднимите.
Цветное колесо — это стекло.

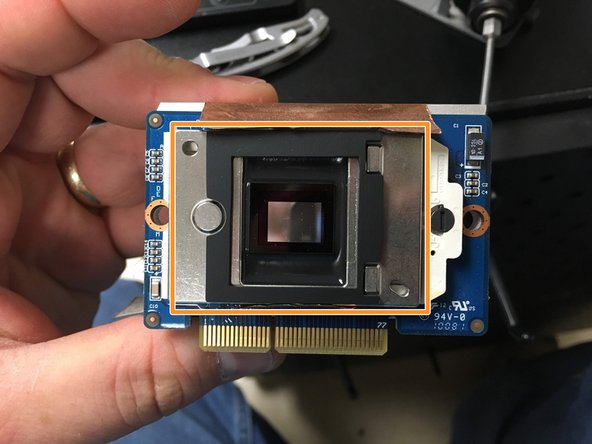

Шаг 11 Снимите чип DMD и радиатор
Открутите 2 винта. Поднимите чип и радиатор от основного оптического блока.
Не потеряйте распорку и прокладку.
Шаг 12
Поверните кулачок ZIF Lock, чтобы извлечь микросхему.
Вы можете увидеть зеркала, которые заклинило.
Шаг 13 Замените микросхему DMD
Штифты скреплены ключом, поэтому их трудно испортить.
Поверните кулачок замка обратно в заблокированное положение.
Положите проставку, затем резиновую прокладку на оптический блок, а сверху установите чип и радиатор. Так будет легче удерживать все на одной линии во время сборки.
Закрепите винты.
