Замена дисплея Dell Latitude E7470

34 просмотров
09 декабря 2023

Введение

Дисплей — один из самых важных элементов оборудования любого электронного устройства; без него невозможно контролировать работу вашего Dell Latitude E7470.

Признаками того, что вам необходимо заменить дисплей, являются: треснувший или поврежденный экран, слабое освещение экрана или дисплей ничего не показывает. Однако следуйте этому руководству правильно, и вы быстро восстановите работоспособность компьютера.

Прежде чем начать процесс разборки, убедитесь, что проблема действительно в дисплее, а не в материнской плате или чем-то еще. Для начала полностью обесточьте устройство: работа с включенным устройством может нанести вред.

Шаг 1 Задняя крышка

Dell Latitude E7470 Display Replacement, Back Cover: step 1, image 1 of 1

Открутите восемь 4-миллиметровых винтов на задней крышке, используя крестовую отвертку № 0.

Шаг 2 Батарея

Dell Latitude E7470 Display Replacement, Battery: step 2, image 1 of 1

С помощью тянущегося язычка на разъеме аккумулятора поднимите разъем прямо вверх из гнезда на материнской плате, отсоединив его.

Шаг 3

Dell Latitude E7470 Display Replacement: step 3, image 1 of 2Dell Latitude E7470 Display Replacement: step 3, image 2 of 2

Выкрутите один 4-миллиметровый винт Phillips, крепящий левый нижний угол батареи.

Если вы снимаете батарею увеличенной емкости, выкрутите крестообразный винт, крепящий правый нижний угол батареи.

Шаг 4

Dell Latitude E7470 Display Replacement: step 4, image 1 of 1

Извлеките батарею из ноутбука.

Шаг 5 Дисплей

Dell Latitude E7470 Display Replacement, Display: step 5, image 1 of 1

Открутите винты, обозначенные красными кружками. Аккуратно отсоедините разъем для записи, отмеченный красным квадратом, от серого гнезда.

Шаг 6

Dell Latitude E7470 Display Replacement: step 6, image 1 of 1

Снимите провода в защитных кожухах (красные круги) и выкрутите винт в красном квадрате. Вытащите провода из материнской платы.

Шаг 7

Dell Latitude E7470 Display Replacement: step 7, image 1 of 3Dell Latitude E7470 Display Replacement: step 7, image 2 of 3Dell Latitude E7470 Display Replacement: step 7, image 3 of 3

Открутите два боковых винта на поверхности разъемов компьютера.

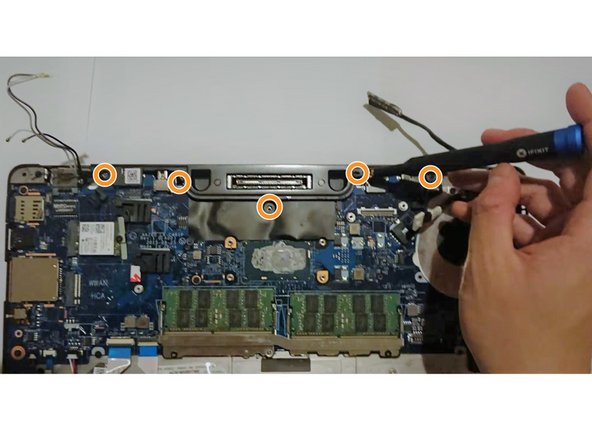

Выкрутите пять винтов диаметром 0,4 см в красном круге.

Шаг 8

Dell Latitude E7470 Display Replacement: step 8, image 1 of 2Dell Latitude E7470 Display Replacement: step 8, image 2 of 2

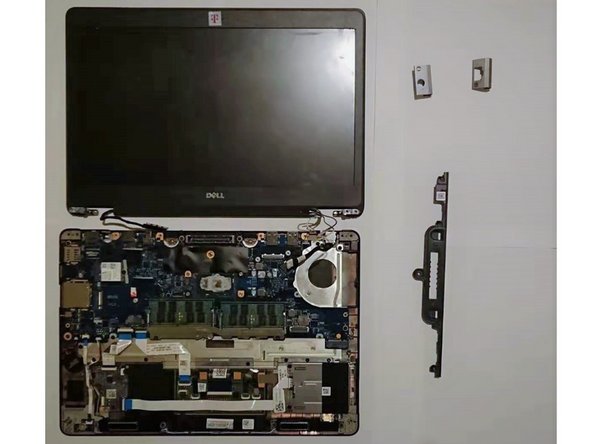

Подденьте ободок дисплея с помощью пассатижей.

Шаг 9

Dell Latitude E7470 Display Replacement: step 9, image 1 of 1

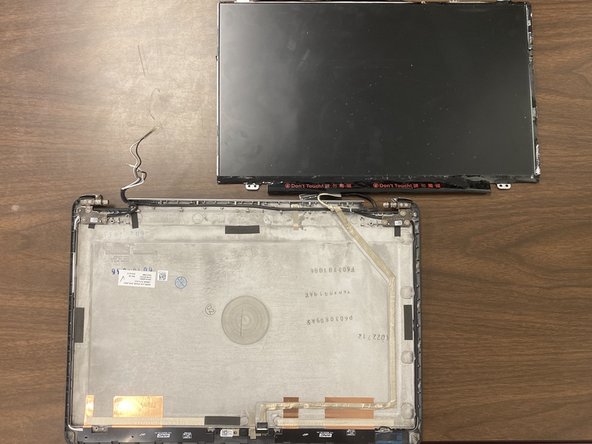

Эту часть экрана можно заменить. Убедитесь, что вы купили правильный размер!
