Шаг 1 Снимите заднюю крышку
Надавите на винт, чтобы отжать подпружиненную петлю и освободить дверцу.
Шаг 2 Снимите нижнюю крышку
Выкрутите шесть винтов 5,3 мм #00.
Выкрутите один винт 3,4 мм #00.
Короткий винт имеет машинную резьбу и ввинчивается в пластину под крышкой. Остальные вкручиваются в пластиковый корпус.
Шаг 3 Снимите левую переднюю крышку
Выкрутите три винта 5,3 мм №00 (самый нижний винт не всегда присутствует).
Выкрутите один винт 7,3 мм №00.
Снимите крышку пульта дистанционного управления.
Шаг 4 Снимите переднюю крышку
Выкрутите один винт 3,4 мм #00.
Выкрутите два винта 5,3 мм #00.
При необходимости аккуратно приподнимите корпус вспышки, чтобы помочь снять крышку.
Шаг 5 Снимите правую переднюю крышку
Выкрутите два винта 3,9 мм №00.
Шаг 6 Снимите наглазник
Сдвиньте наглазник вверх и в сторону, чтобы получить доступ к расположенным под ним винтам.
Шаг 7 Открутите верхнюю крышку
Выкрутите два винта 5,3 мм #00 возле окуляра.
Выкрутите один винт 6,8 мм #00 в батарейном отсеке.
Выкрутите один винт 7,0 мм #00 рядом с приемной катушкой.
Шаг 8 Поднимите верхнюю крышку
Поднимите крышку так, чтобы она оказалась свободной от корпуса. Она по-прежнему прикреплена несколькими проводами.

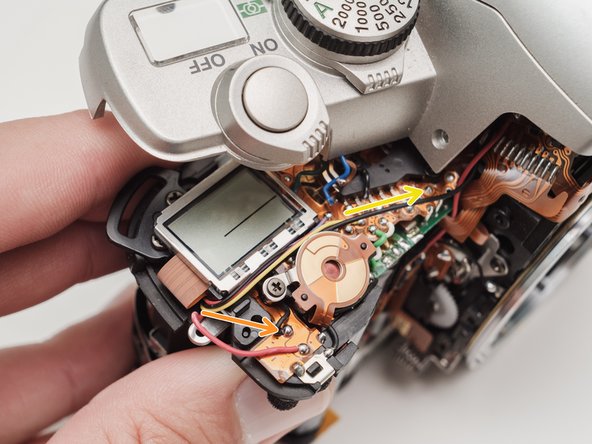

Шаг 9 Освободите верхнюю крышку
Отпаяйте зеленый, синий, коричневый и черный провода от печатной платы вспышки.
Отпаяйте черный провод.
Уберите слабину черного провода, чтобы было удобно работать с нижней стороной верхней крышки.
Шаг 10 Установите компенсацию экспозиции
Установите диск компенсации экспозиции в положение «0».
Шаг 11 Открутите винты
Выкрутите два винта #00.
Во время ремонта будьте осторожны, чтобы не повредить контакты щупа переключателя режимов работы. Они очень хрупкие и легко гнутся.
Шаг 12 Снимите контактную плату
Снимите контактную плату.
Под ней находится металлическая пластина, которая может прилипнуть к печатной плате.
Шаг 13 Снимите циферблат
Выдвиньте диск экспокоррекции из верхней крышки.
Если на шаге 10 диск не был установлен в положение «0», ручка не выдвинется. Поворачивая ручку на этом этапе, вы можете повредить пружину фиксатора.
Шаг 14 Извлеките компоненты фиксатора
Извлеките шарикоподшипник из внутренней части циферблата.
Снимите пружину фиксатора с верхней крышки.
Шаг 15 Снимите зажим с фиксатором
Снимите небольшой пластиковый зажим на конце вала.
При работе с зажимной скобой прикладывайте к ней палец, чтобы предотвратить ее неожиданное вылетание.
Шаг 16 Извлеките внутренние компоненты
Снимите кнопку блокировки.
Снимите привод замка.
Снимите пружину замка.
Шаг 17 Указания по сборке
При сборке кнопки замка и установке циферблата используйте скотч для фиксации деталей на месте.
