Введение
Это руководство покажет вам, как заменить или установить демпферы на 3D-принтере Creality CR-10S, чтобы обеспечить снижение шума во время печати. Демпферы изготовлены из резинового материала; это позволит отделить металлическую раму двигателя от контакта с металлическим кронштейном 3D-принтера, что значительно снизит уровень шума.
Важно отметить, что этот процесс можно повторить для всех устройств CR-10 с аналогичными шаговыми двигателями.
Шаг 1 Демпфер шагового двигателя
С помощью шестигранного ключа на 3 мм открутите два винта с шестигранной головкой на 3 мм по обе стороны от кронштейна оси y, чтобы отсоединить натяжитель. Нажмите вперед, чтобы дать ремню слабину.
Шаг 2
С помощью шестигранного ключа 2 мм открутите четыре винта с головкой под шестигранник 2 мм, удерживающие двигатель, и установите его так, чтобы шестерня была направлена вверх.
Установите демпфер, используя два винта с шестигранной головкой 2 мм. Убедитесь, что более широкое отверстие демпфера обращено к двигателю.
Два отверстия без резьбы должны быть заподлицо с двигателем, а два отверстия с резьбой — заподлицо с пластиковым кронштейном.
Шаг 3
Установите двигатель на место, используя оставшиеся два винта с шестигранной головкой 2 мм, закрепив демпфер на кронштейне.

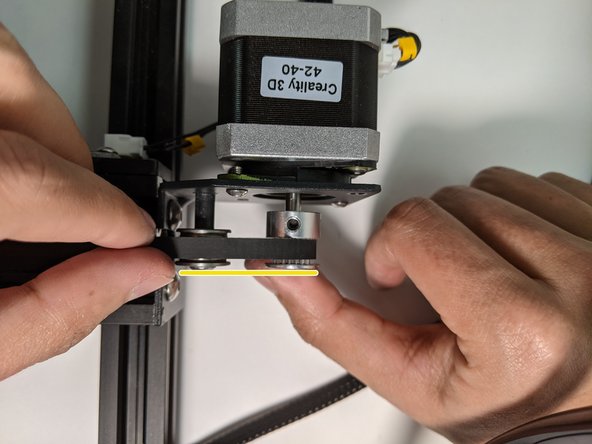

Отрегулируйте зубчатое колесо, открутив два винта с шестигранной головкой 2 мм, отцентрировав колесо и снова затянув винты.
Когда зубчатое колесо будет отцентрировано, установите ремень на место.
Шаг 4
Натяните ремень, потянув за кронштейн натяжителя и затянув два винта с шестигранной головкой 3 мм.
Шаг 5
Открутите болты с шестигранной головкой 3 мм на натяжителе оси x и сдвиньте кронштейн в сторону двигателя, чтобы создать слабину ремня.
Шаг 6
Открутите четыре болта с шестигранной головкой 2 мм, крепящие двигатель и датчик к шасси.
Отсоедините ремень и снимите шаговый двигатель с крепления.
Шаг 7
При выполнении этой установки вам придется удерживать крышку датчика и двигатель на месте.
Установите демпфер на двигатель, как описано в шаге 2.
Перед окончательной сборкой убедитесь, что зубчатое колесо отцентрировано аналогично Шагу 3.
Установите двигатель на кронштейн, снова используя два длинных винта с шестигранной головкой 2 мм.
Шаг 8
Натяните ремень, потянув за кронштейн натяжителя и затянув два винта с шестигранной головкой 3 мм.
