Введение
Датчики бампера на моделях bObsweep Standard и Pethair необходимы для направления движения и определения расстояния Боба до препятствий.
Видеоинструкция:
Шаг 1 Крышка bObsweep
Переверните Боба и открутите 7 винтов, скрепляющих крышку.
Снимите основную щетку. Открутите держатель и выньте щетку. Напоминание: Держите этот винт отдельно от остальных, чтобы потом использовать его для повторной установки.
В зависимости от модели на bObsweep может быть установлено только 6 винтов.
Шаг 2
Внутри отсека для щеток есть два отверстия для винтов: одно в центре, другое на левом конце. Выкрутите оба и отложите в сторону для сборки.
Еще пять винтов расположены по краям bObsweep. Два установлены сверху и снизу, а один — на правом конце основной щетки.
Шаг 3
Переверните bOb обратно, чтобы вы могли видеть экран. Поднимите крышку, чтобы открыть главную плату bObsweep.
Отсоедините вход питания от крышки. Возьмитесь за него и выдвиньте.
Шаг 4
Отсоедините три разъема от материнской платы. Зажмите маленький белый выступ на боковой стороне каждого разъема и потяните прямо вверх, чтобы отсоединить каждый из них от материнской платы.
1. В левом нижнем углу: небольшой разъем с красным, черным и белым проводами.
2. Один толстый белый провод, который крепится с правой стороны предыдущего разъема.
3. На верхнем краю материнской платы bOb: широкий разноцветный разъем.
Отложите крышку в сторону и приступайте к ремонту.
Шаг 5 Датчики бампера
Два датчика, которые касаются внутренней части бампера bOb, соединены друг с другом, а также с одним разъемом цепи.

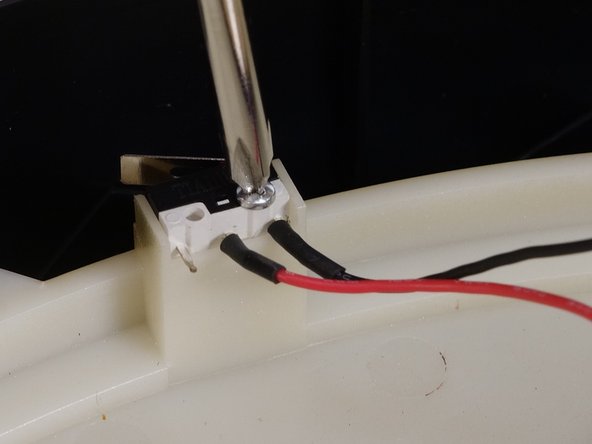

Чтобы снять их, открутите два винта, удерживающих их на месте. Затем поднимите каждый датчик вверх.
Шаг 6
Установите новые датчики на свободные места.
Убедитесь, что датчик с красным проводом расположен с левой стороны, когда крышка bOb перевернута.
Во время ремонта датчик с черным проводом должен находиться с правой стороны.
Замените винты в крайних отверстиях. Затем следуйте руководству по закрытию крышки bObsweep после ремонта
