Введение

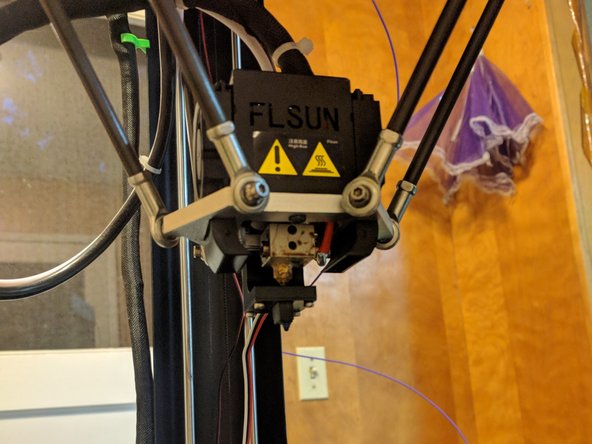

Если вы являетесь владельцем оригинального принтера FLSUN QQ, замена датчика уровня на сенсорный датчик значительно упростит процесс выравнивания. Ниже описаны шаги по переходу на новый датчик.
Шаг 1 Инструменты
2 шестигранных ключа, которые поставляются вместе с принтером
Шаг 2 Детали
датчик
пластина эффектора
соединительный кабель
магнитное крепление
Шаг 3 Откройте принтер

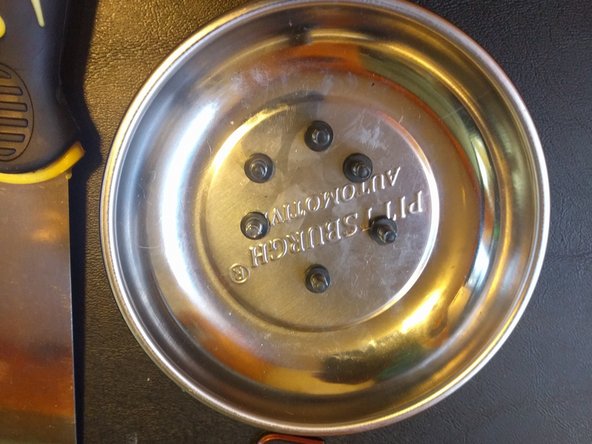

выкрутите 6 винтов в основании принтера
откройте нижнюю крышку
Шаг 4 Замена датчика

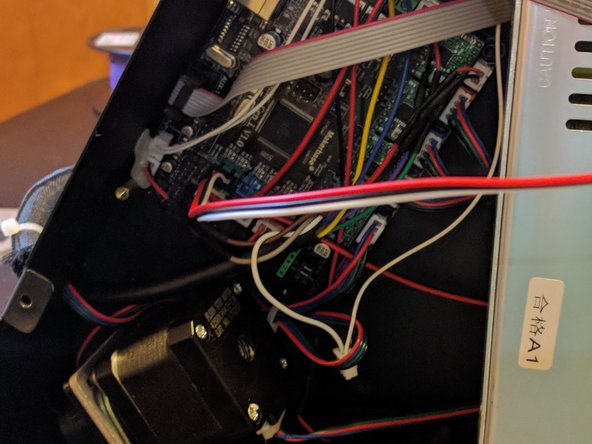

Извлеките разъем с 2 белыми проводами из второго зеленого гнезда.
Вставьте разъем нового датчика во второй зеленый разъем.
Шаг 5 Проложите кабель
проведите кабель через удобное отверстие в нижней пластине
прикрепите пластину к принтеру с помощью 6 винтов, снятых ранее.
Шаг 6 Снимите старый датчик
отсоедините воздуховоды вентилятора
Выкрутите 3 винта меньшего размера из нижней части эффектора

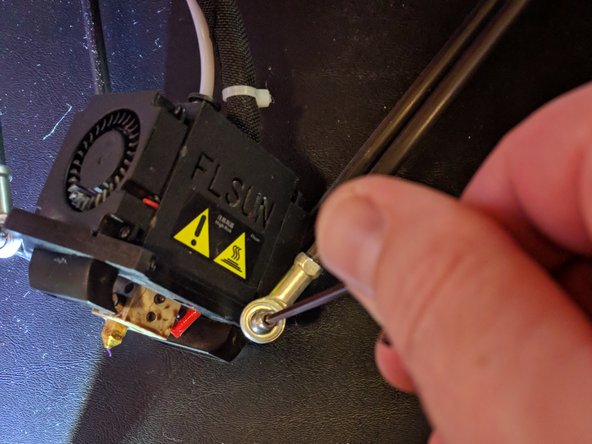

Выкрутите 6 длинных винтов из мест соединения стержней с эффектором. (будьте осторожны, сохраните маленькие шайбы)

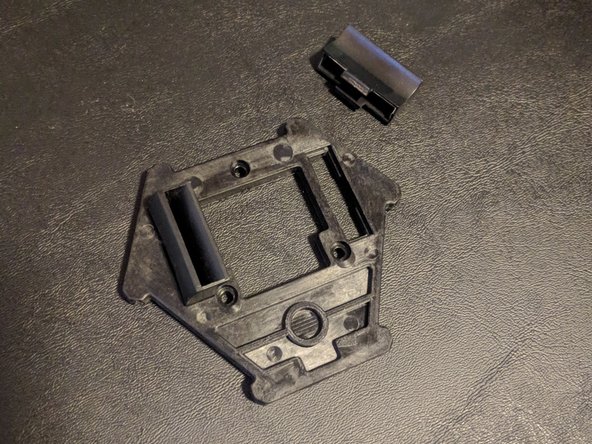

Шаг 7 Установите новый эффектор
Установите воздуховоды вентилятора в новый эффектор.
Прикрепите док магнитного датчика к новому эффектору и закрепите эффектор и нагревательный элемент с помощью 3 маленьких винтов, снятых ранее.
Прикрепите всю сборку к стержням с помощью 6 длинных винтов, снятых ранее.
Шаг 8 Установите новый датчик
подключите новый датчик к другому концу соединительного кабеля
прикрепите датчик к магнитному креплению
Шаг 9 Прошивка
Для работы датчика выравнивания вам понадобится новая прошивка.
Скачайте ее с сайта https://www.dropbox.com/sh/p2jltxhkua629…
Разархивируйте файлы.
Скопируйте их в корень SD-карты.
Убедитесь, что принтер выключен.
Вставьте SD-карту с прошивкой.
Включите принтер.
Принтер обновит прошивку.
Шаг 10 Конец
Поздравляем, ваш QQ теперь обновлен!
