Введение
Это руководство по ремонту было составлено сотрудниками iFixit и не было одобрено компанией Google. Узнайте больше о наших руководствах по ремонту здесь.
Следуйте этому руководству, чтобы заменить узел зарядки для Pixel 3. Блок зарядки содержит порт USB-C, а также некоторые антенные разъемы и находится под динамиком. Для этого необходимо сначала снять динамик, что приведет к повреждению прокладки динамика.
Шаг 1 Ослабьте клей задней крышки
Нагрейте iOpener и приложите его к нижней части телефона на одну минуту.
Шаг 2 Создайте щель в шве
Приложите присоску к нагретому нижнему краю задней крышки.
Убедитесь, что вы не перепутали сторону экрана со стороной задней крышки.
Если задняя крышка сильно потрескалась, накройте ее слоем прозрачной упаковочной ленты, чтобы присоска приклеилась.
Приподнимите присоску с сильным и постоянным усилием, чтобы образовался зазор.
В зависимости от возраста вашего телефона это может потребовать значительного усилия. Если у вас возникли проблемы, приложите больше тепла и повторите попытку.
Вставьте в щель медиатор.
Не используйте для отжима металлические инструменты, иначе вы повредите или разобьете стеклянную заднюю крышку. Если панель не поддается, приложите больше тепла, используя фен или тепловую пушку.
Шаг 3 Информация о кабеле для снятия отпечатков пальцев
Вставляя медиатор над кнопкой питания, будьте осторожны и не вставляйте его слишком глубоко, иначе вы повредите кабель датчика отпечатков пальцев.
Шаг 4 Разрежьте клей
Разрежьте клей вдоль нижнего края телефона и вокруг правого угла.
Оставьте медиатор в нижнем крае, чтобы предотвратить повторное заклеивание.
Шаг 5
Нагрейте правый край с помощью iOpener и продолжайте нарезать клей с помощью открывающегося резца.
Клей может быть очень липким. Вводите и выводите медиатор пилящими движениями, чтобы помочь в нарезке.
Шаг 6
Продолжайте нагревать и нарезать по всему периметру телефона. Оставьте по пилке на каждом краю, чтобы предотвратить повторное схватывание клея.
При нарезке над кнопкой питания не вставляйте медиатор более чем наполовину, чтобы не повредить кабель датчика отпечатков пальцев.
Шаг 7 Поднимите левый край задней крышки
После того как вы нарезали по периметру телефона, осторожно поднимите левый край задней крышки.
Не пытайтесь снять заднюю крышку. Она по-прежнему прикреплена к телефону кабелем датчика отпечатков пальцев.
Переверните заднюю крышку вдоль ее длинной оси и положите ее так, чтобы кабель датчика отпечатков пальцев не был натянут.
Шаг 8 Открутите винты
Выкрутите два винта Phillips длиной 4,1 мм, крепящие кронштейн разъема отпечатков пальцев.
На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается туда, откуда был взят.
При сборке будьте осторожны и не затягивайте винты слишком сильно, иначе вы можете повредить дисплей.
Шаг 9 Снимите кронштейн разъема для снятия отпечатков пальцев
С помощью острия шила выньте кронштейн разъема отпечатков пальцев из-под катушки NFC.
Снимите кронштейн разъема отпечатков пальцев.
Шаг 10 Отсоедините разъем для отпечатков пальцев
Подденьте и отсоедините разъем отпечатков пальцев от гнезда с помощью острия лопатки.
При отсоединении таких разъемов будьте осторожны, чтобы не сместить мелкие поверхностные компоненты, расположенные вокруг гнезда.
Чтобы снова присоединить такие разъемы, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте на середину. Если разъем будет неправильно выровнен, контакты могут погнуться, что приведет к необратимым повреждениям.
Шаг 11 Снимите заднюю крышку
Снимите заднюю крышку.
Перед установкой сменной задней крышки обязательно удалите остатки клея с рамки телефона. Для этого используйте инструмент для открывания, а для очистки поверхности — изопропиловый спирт высокой концентрации.
При повторном использовании задней крышки обязательно очистите ее от клея и нанесите новый клей для задней крышки.
Если вы устанавливаете запасную заднюю крышку, обязательно сравните ее с оригинальной деталью. Перенесите все оставшиеся детали (например, рассеиватель вспышки) на сменную деталь.
Следуйте этому руководству, чтобы правильно нанести новый клей для задней крышки.
Шаг 12 Открутите винты
Выкрутите пять крестообразных винтов, крепящих катушку беспроводной зарядки:
Два винта 1,9 мм
Два винта 4,2 мм
Один винт 4,3 мм
Шаг 13 Извлеките зарядную катушку
Поднимите и извлеките катушку беспроводной зарядки.
Шаг 14 Отсоедините кабель аккумулятора
Подденьте и отсоедините пресс-разъем аккумулятора от гнезда у правого края телефона.
Шаг 15 Отсоедините громкоговоритель
Подденьте и отсоедините разъем громкоговорителя от гнезда на материнской плате возле правого края телефона.
Будьте осторожны, чтобы не проткнуть аккумулятор.
Шаг 16 Открутите винты
Выкрутите следующие четыре винта Phillips:
Один винт 1,9 мм
Один винт 4,3 мм
Два винта 4,3 мм с более тонкими хвостовиками
Извлеките крошечный зажим заземления из левого отверстия для винта. Будьте осторожны, чтобы не потерять его.
Зажим заземления устанавливается так, чтобы контурный край был обращен к левой стороне телефона.
Снимите небольшую пластиковую вставку с правой стороны порта USB-C.
Обязательно установите эту вставку на место, прежде чем прикручивать дочернюю плату.
Шаг 17 Ослабьте динамик
Громкоговоритель по-прежнему удерживается на месте с помощью прочной клейкой прокладки. Прежде чем пытаться снять его, подденьте его в нескольких местах, чтобы нарушить клейкую прокладку.
Вставьте острие шила под правый нижний угол громкоговорителя.
Подденьте, чтобы отсоединить динамик от телефона.
Шаг 18
Подведите острие шила под левый верхний угол динамика.
Будьте осторожны, чтобы не проткнуть аккумулятор.
Потяните вверх, чтобы ослабить динамик.
Шаг 19
Вставьте плоский конец пробойника под верхний край громкоговорителя, по направлению к левому краю.
Потяните вверх, чтобы ослабить динамик.
Шаг 20 Извлеките громкоговоритель
Извлеките громкоговоритель.
Перед установкой сменного громкоговорителя проверьте клейкую прокладку.
Если она в хорошем состоянии, прокладку можно использовать повторно. Убедитесь, что прокладка не закрывает выходное отверстие.
Если прокладка вырвалась, удалите ее и замените клей на предварительно вырезанную полоску или ленту Tesa.
Шаг 21 Отсоедините синий кабель антенны
Подденьте и отсоедините синий антенный кабель от гнезда на зарядном блоке с помощью острия шила.
Шаг 22
Осторожно подденьте и освободите синий антенный кабель от зажима заземления.
Кабель хрупкий и может сломаться. Если вам кажется, что провод крепко зажат, слегка подденьте зажим и попробуйте снова.
Шаг 23 Отсоедините черный кабель антенны

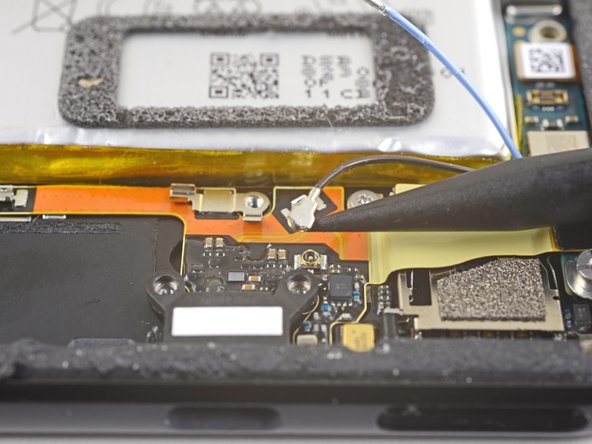

Подденьте и отсоедините черный антенный кабель от гнезда рядом с портом USB-C.
Шаг 24 Отсоедините антенные кабели
Осторожно отсоедините оба антенных кабеля и отведите их от зарядного блока.
Шаг 25 Отсоедините разъем блока зарядки
С помощью острия шила подденьте и отсоедините разъем блока зарядки от гнезда на материнской плате, расположенного у правого края телефона.
Осторожно отсоедините гибкий кабель от верхней части устройства чтения SIM-карт.
Шаг 26 Открутите винты
Выкрутите два винта Phillips диаметром 1,9 мм, крепящих блок зарядки к нижнему краю телефона.
Шаг 27 Ослабьте клей
Приложите нагретый iOpener к нижнему краю телефона на минуту, чтобы ослабить клей, удерживающий узел зарядки на месте.
Шаг 28 Ослабьте кабель зарядного блока

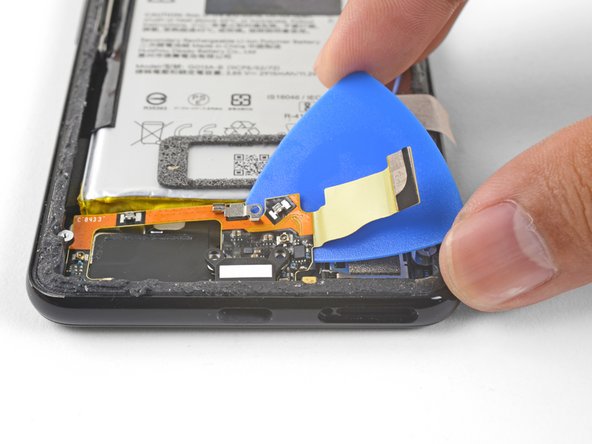

Вставьте медиатор под гибкий кабель блока зарядки.

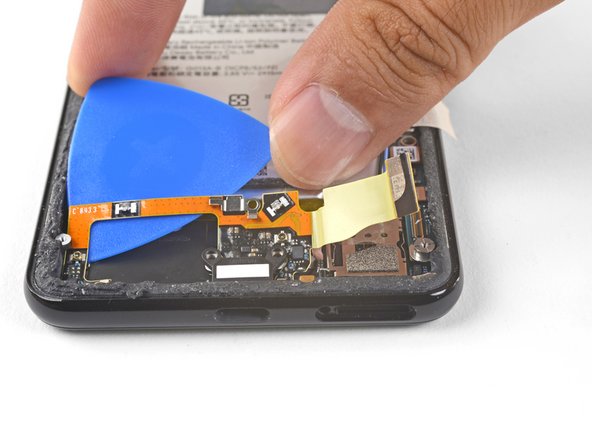

Сдвиньте медиатор под зарядный узел, чтобы отсоединить его от телефона.
Шаг 29 Извлеките узел зарядки

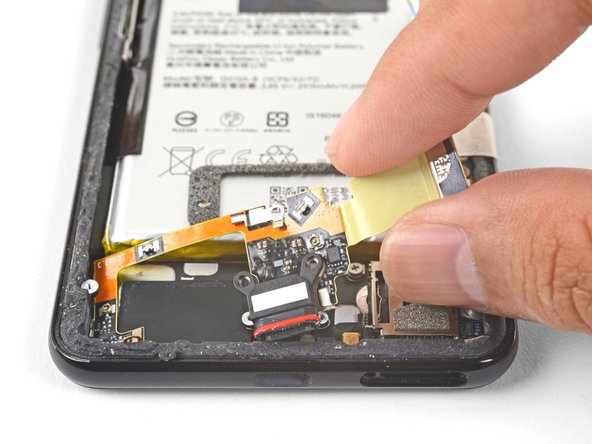

С помощью пинцета или пальцев извлеките узел зарядки.
Шаг 30
При установке сменного узла:
Обязательно удалите все пластиковые накладки со сборки, чтобы обнажить клей.
Установите левый нижний угол сборки на место.
Осторожно положите остальную часть сборки на место, убедившись, что порт USB-C правильно расположен в соответствующем вырезе.

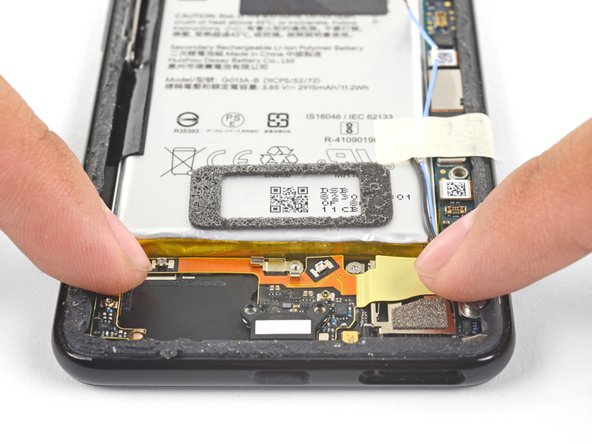

Пальцами прижмите сборку к раме.
