Введение
В этом руководстве показано, как снять или заменить ротор и статор в сборе на генераторе Honda EB3000CK2A мощностью 3000 Вт. Ротор и статор снимаются как единое целое. Если вам необходимо заменить ротор или статор по отдельности, обратитесь к руководству по обслуживанию генератора.
Это очень сложная процедура, требующая серьезной разборки. Если в процессе работы возникнут проблемы, обратитесь к официальным руководствам по обслуживанию Honda.
Чтобы снять ротор, вам понадобится универсальный съемник с набором метрических вороток. Если болты из комплекта не подходят к резьбовым отверстиям ротора, можно использовать болты длиной 61 мм, извлеченные в шаге 41 данного руководства.
Ротор сильно прикручен к свободно вращающемуся валу. Ослабить болт можно с помощью гайковерта. Вам также может понадобиться ремешковый ключ, чтобы удерживать ротор в устойчивом положении.
Перед началом этой процедуры слейте топливо из топливного бака. Оставшееся в баке топливо выльется наружу. Будьте готовы к тому, что пролившееся топливо будет вылито.
На генераторе имеется большое количество крепежных элементов, которые необходимо снять для этого ремонта. Чтобы все они были упорядочены и доступны, заменяйте их в тех же отверстиях для болтов или шпилек, с которых они были сняты, по мере выполнения руководства.
Перед началом работы с данным руководством слейте все топливо из устройства.
На некоторых фотографиях могут быть незначительные визуальные несоответствия относительно данного руководства. Эти несоответствия не влияют на процедуру ремонта.
Шаг 1 Отсоедините свечу зажигания
Прежде чем приступить к работе, отсоедините разъем свечи зажигания от свечи.
Шаг 2 Открепите крышку циклоконвертера
С помощью торцевой головки на 10 мм открутите гайку, крепящую верхнюю часть крышки циклоконвертера.
С помощью торцевой головки на 10 мм выверните болт, крепящий нижнюю часть крышки циклоконвертера.
Шаг 3
Отсоедините два черных резиновых кабельных уплотнителя от верхнего и правого края пластиковой крышки.
Снимите крышку циклоконвертера.
Шаг 4 Отсоедините циклоконвертер
Снимите панель циклопреобразователя со своих стоек на корпусе генератора, чтобы винтовые клеммы были легко доступны.
Шаг 5
Отсоедините от панели два 2-контактных и один 3-контактный разъемы.
Запишите, какой разъем соответствует каждому заголовку, для последующей сборки.
Совет по сборке: Разъемы снабжены ключами, поэтому их нельзя подключить в неправильной ориентации.
Шаг 6 Совет по разборке
Если вы заменяете панель циклоконвертера, может оказаться полезным по очереди перенести кабель со старой панели на соответствующую винтовую клемму на сменной панели. Это предотвратит возможное перепутывание кабелей и винтов и сохранит OEM-систему управления кабелями.
Три верхних винта — это винты M4, а четыре нижних — винты M5. При сборке убедитесь, что используете правильный винт для каждой клеммы.
Шаг 7
С помощью крестообразной отвертки №2 открутите семь 10-миллиметровых винтов от клемм на панели циклоконвертера. Провод, соответствующий каждой клемме, указан ниже:
Красный кабель
Двойной черный кабель
Без кабеля
Белый кабель
Двойной красный кабель
Двойной белый кабель
Двойной синий кабель
Шаг 8
Снимите соединительную планку с панели после откручивания соответствующих клемм.
При сборке убедитесь, что планка правильно ориентирована и находится под обжимным разъемом на двойном черном кабеле.
Шаг 9 Снимите блок циклоконвертера
Снимите блок циклоконвертера.
Шаг 10 Снимите стартер отдачи в сборе
С помощью торцевой головки на 10 мм выверните три болта длиной 12 мм, крепящие узел стартера отдачи.
Снимите стартер отдачи в сборе.
Шаг 11 Снимите шкив стартера обратной тяги
С помощью торцевой головки на 10 мм выверните два болта длиной 20 мм, крепящих шкив стартера.
Снимите шкив стартера.
Шаг 12 Снимите блок управления
С помощью торцевой головки на 10 мм выверните два болта длиной 20 мм, крепящие боковые стороны корпуса блока управления.
Шаг 13 Снимите блок управления
Снимите блок управления с рамы генератора и наклоните его вниз.
Не пытайтесь полностью снять блок управления, так как он все еще подключен к генератору.
Шаг 14 Открепите топливный бак и защитный кожух глушителя
С помощью торцевой головки на 10 мм открутите пять болтов, крепящих защитный кожух глушителя и топливный бак к раме:
Два болта длиной 25 мм
Три болта длиной 15 мм
С помощью плоскогубцев снимите стопорный штифт и муфту, крепящие топливный бак к раме.

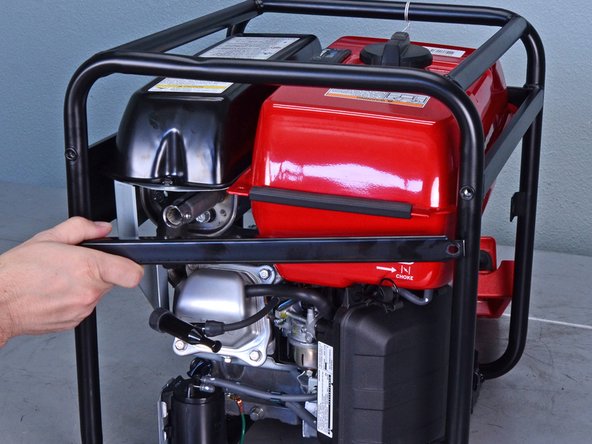

Шаг 15 Снимите планку топливного бака
С помощью торцевой головки на 10 мм выверните два болта длиной 20 мм, крепящих планку топливного бака к остальной части рамы.
Снимите планку топливного бака.
Шаг 16 Отсоедините трубки топливного бака
Определите эти две трубки и их зажимы:
Трубка, подсоединенная к нижней части топливного бака
Трубка, подсоединенная к заправочному крану в сборе
Шаг 17
С помощью плоскогубцев сожмите и сдвиньте первый трубный хомут вниз по трубке топливного бака.
Шаг 18
Отсоедините трубку от топливного бака.
При отсоединении трубки могут вытекать остатки топлива. Будьте готовы поймать любую утечку.
Шаг 19
С помощью плоскогубцев сожмите и сдвиньте второй хомут трубки влево и в сторону от узла заправочного крана.
Шаг 20
Отсоедините трубку от узла заправочного крана.
Шаг 21 Снимите топливный бак
Аккуратно приподнимите одну сторону бака и выньте его из рамы генератора.
Снимите топливный бак.
Шаг 22 Снимите крышку глушителя
Снимите защитный кожух глушителя.
Шаг 23 Снимите шток дроссельной заслонки
Поднимите шток дроссельной заслонки с корпуса воздухоочистителя.
Шаг 24
Продолжайте поднимать шток дроссельной заслонки, пока он не освободится от генератора.
Снимите шток дроссельной заслонки.
Шаг 25 Снимите крышку воздухоочистителя
Отстегните два зажима в верхней части корпуса воздухоочистителя.
Слегка наклоните крышку воздухоочистителя вниз.
Шаг 26
Снимите крышку воздухоочистителя.
Шаг 27 Снимите элемент воздухоочистителя
С помощью плоской отвертки или кирки извлеките элемент воздухоочистителя из корпуса воздухоочистителя.
Шаг 28 Отсоедините корпус воздухоочистителя
С помощью торцевой головки на 10 мм открутите две гайки с внутренней стороны корпуса воздухоочистителя.
С помощью торцевой головки 10 мм выверните болт длиной 20 мм из внутренней части корпуса воздухоочистителя.
При сборке затяните эти крепежные элементы моментом 7 фунт-фут (10 Н-м).
Шаг 29 Отсоедините трубку сапуна
Потяните вверх и отсоедините трубку сапуна от верхней части корпуса воздухоочистителя.
Шаг 30 Открепите сборку канистры
Поднимите блок канистры с крепежных направляющих, чтобы отсоединить его от рамы генератора.
Шаг 31 Снимите канистру и воздухоочиститель в сборе
Снимите воздухоочиститель и канистру в сборе.
Шаг 32 Открутите гайки крепления двигателя
С помощью торцевой головки на 12 мм открутите четыре гайки, крепящие двигатель в сборе к раме генератора.
При сборке затяните эти гайки с моментом 25 фунт-футов (34 Н-м).
Шаг 33 Отсоедините провод заземления
Снимите кольцевую клемму заземления с болта крепления двигателя.
Шаг 34 Снимите кронштейн канистры
С помощью торцевой головки на 10 мм открутите два болта длиной 15 мм, крепящих кронштейн канистры.
Снимите кронштейн канистры.
Шаг 35 Снимите двигатель в сборе
Во избежание травм и повреждения устройства настоятельно рекомендуем выполнять этот шаг с другим человеком во время сборки.
Снимите двигатель в сборе с рамы генератора.
Попробуйте, чтобы один человек поднял двигатель, а другой выдвинул раму из-под него.
Шаг 36 Открутите болты крепления кожуха вентилятора
С помощью торцевой головки на 10 мм выверните четыре болта, крепящие кожух вентилятора:
Два болта длиной 40 мм
Два болта длиной 30 мм
При сборке затяните эти болты с моментом 7 фунт-футов (10 Н-м).
Шаг 37 Снимите провод заземления кожуха вентилятора
С помощью торцевой головки на 10 мм выверните болт длиной 12 мм, крепящий провод заземления к корпусу вентилятора.

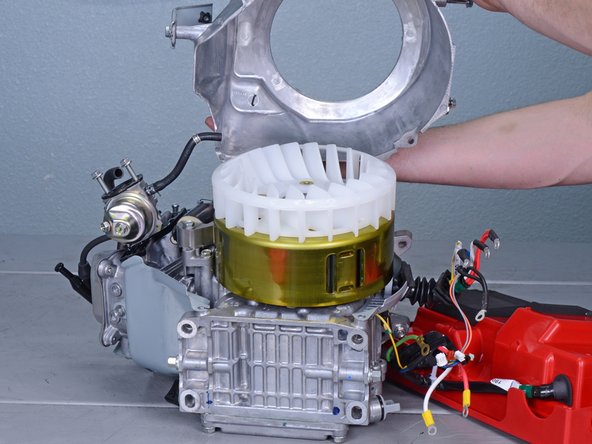

Шаг 38 Снимите корпус вентилятора
Поднимите и снимите корпус вентилятора.
Шаг 39 Снимите вентилятор охлаждения
Снимите вентилятор охлаждения.
Шаг 40 Открутите гайку ротора и болты статора
С помощью 19-миллиметрового торцевого ключа с ударным механизмом снимите гайку ротора с генератора в сборе.
При сборке затяните эту гайку с моментом 53 фунт-фута (74 Н-м).
Если не удается затянуть гайку без смещения ротора, используйте ремешковый ключ, чтобы удерживать ротор на месте при повторном затягивании гайки.
С помощью шестигранного ключа на 5 мм выверните четыре болта длиной 61 мм из блока генератора.
При сборке затяните эти болты с моментом 8 фунт-футов (11 Н-м).
Шаг 41 Извлеките ротор и статор
Убедитесь, что соответствующий заостренный наконечник закреплен в центре универсального съемника.
Прикрепите универсальный съемник к торцу ротора.
С помощью ударной отвертки снимите ротор и статор в сборе с коленчатого вала.

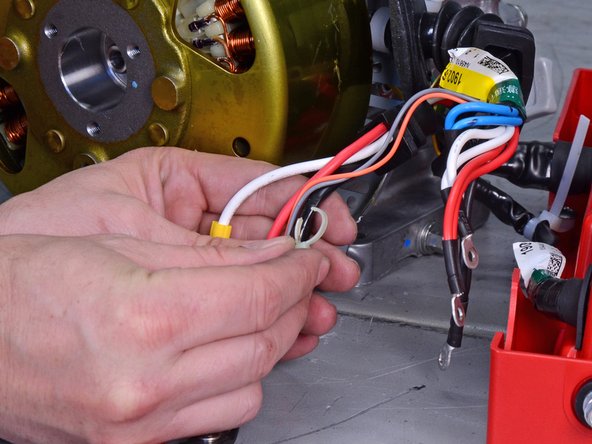

Шаг 42 Освободите кабели статора
Разрежьте и снимите стяжку, крепящую провода статора к остальной части жгута.
Шаг 43
Отсоедините прокладку жгута проводов статора от боковой пластины ротора.
Шаг 44
С помощью плоскогубцев сожмите и освободите зажим жгута проводов из боковой пластины ротора.
Шаг 45 Снимите ротор и статор
Снимите ротор и статор в сборе.

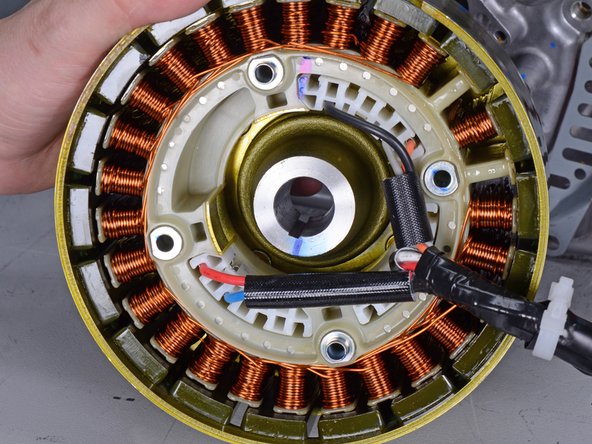

Шаг 46 Проверьте расположение шпонки оси и жгута проводов
Перед установкой нового ротора и статора в сборе убедитесь, что шпонка оси установлена правильно.
Убедитесь, что жгут проводов статора проложен в правильной ориентации, как показано на второй фотографии.
