Шаг 1 Извлеките батарею
Обязательно выключите компьютер и отсоедините адаптер переменного тока от компьютера. Перед началом работы с любыми внутренними компонентами компьютера рекомендуется извлечь батарею и любой другой источник питания.
ИЗВЛЕЧЕНИЕ АККУМУЛЯТОРА: Переверните ноутбук так, чтобы сторона аккумулятора была обращена вверх.
Сдвиньте защелку для извлечения батареи, чтобы освободить ее.
Поверните передний край батареи вверх и назад.
Извлеките батарею.
ЗАМЕНА АККУМУЛЯТОРА: Совместите выступы на заднем крае аккумулятора с выемками на заднем крае отсека для аккумулятора.
Поверните передний край батареи вниз в отсек для батареи до полной посадки. (Защелка отсека батареи автоматически зафиксируется на месте).
Номер детали аккумулятора: 593554-001
Шаг 2 Снимите сервисную крышку
Примечание: В целях безопасности сервисную крышку нельзя снимать без предварительного извлечения батареи.
Сдвиньте фиксатор сервисной крышки, чтобы освободить ее.
Поднимите задний край сервисной крышки вверх и вперед, пока она не ляжет под углом, соблюдая осторожность, чтобы не сломать небольшие пластиковые выступы, удерживающие крышку на месте. (Для освобождения выступов можно использовать пластиковую лопатку).
Снимите сервисную крышку.
Шаг 3 Отсоедините кабели антенны WLAN
Антенный кабель WLAN #1/черный подключается к терминалу MAIN модуля WLAN. Антенный кабель WLAN №2/серого цвета подключен к клемме AUX модуля WLAN.
С помощью пинцета аккуратно отсоедините антенные кабели WLAN от клемм на модуле WLAN.

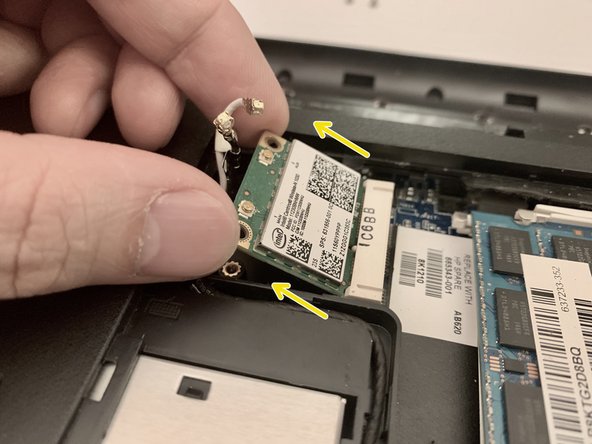

Шаг 4 Извлеките модуль WLAN
Выкрутите два винта Phillips PM2.0×4.0, которыми модуль WLAN крепится к системной плате. (Модуль WLAN откидывается вверх.)
Извлеките модуль WLAN, потянув его от гнезда под углом.
