Введение
В этом руководстве описывается процесс замены батарейного порта в телефоне Maze Speed. Вам понадобится пластиковый инструмент для открывания, пинцет, отвертка Phillips #00, плоскогубцы и паяльное оборудование. Вам также нужно будет знать, как паять, чтобы не повредить другие компоненты. Иногда разъем аккумулятора телефона может подвергнуться коррозии, что сокращает срок службы батареи. В этом случае вам придется заменить разъем батареи.
Шаг 1 Материнская плата

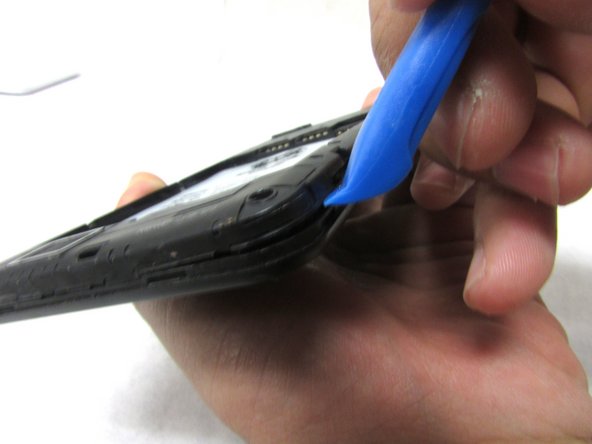

Снимите заднюю крышку, вставив пластиковый инструмент для открывания в левом нижнем углу устройства.
Шаг 2
Выкрутите пятнадцать 2-миллиметровых винтов Phillips #00.
Шаг 3
Поднимите пластиковый инструмент для открывания в левом нижнем углу, чтобы образовалась щель.

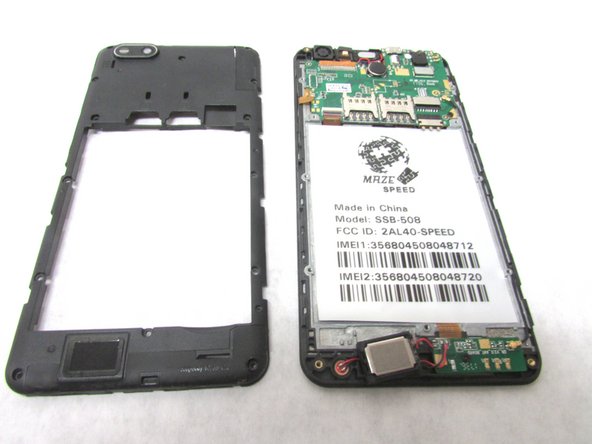

Повторите это со всеми углами, чтобы снять внутренний корпус.
Шаг 4

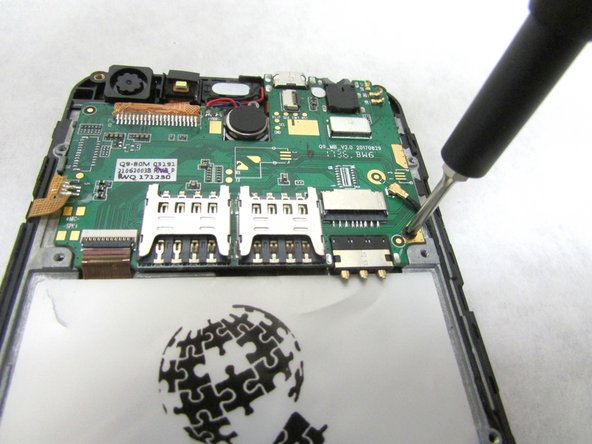

Выкрутите 2-миллиметровый винт в правой нижней части материнской платы.

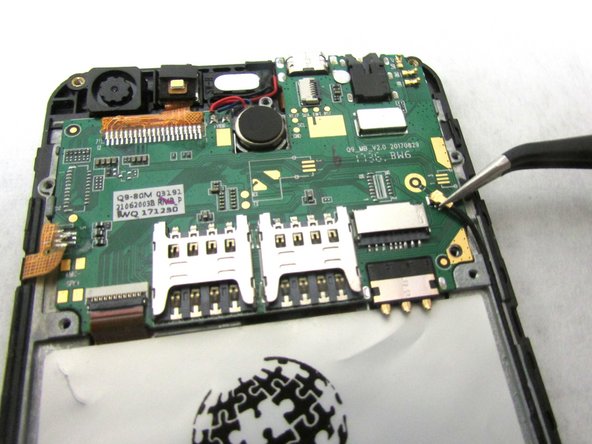

Снимите внутренний кожух антенны с материнской платы.
Шаг 5

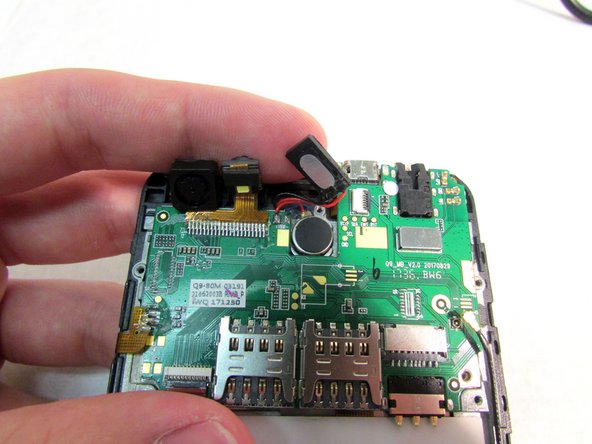

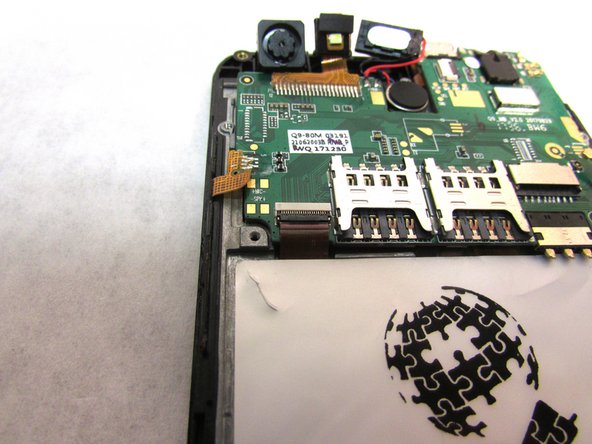

Отсоедините динамик в верхней части материнской платы.
Шаг 6
Отпаяйте золотую ленту, подключенную к материнской плате в левом нижнем углу.
Шаг 7

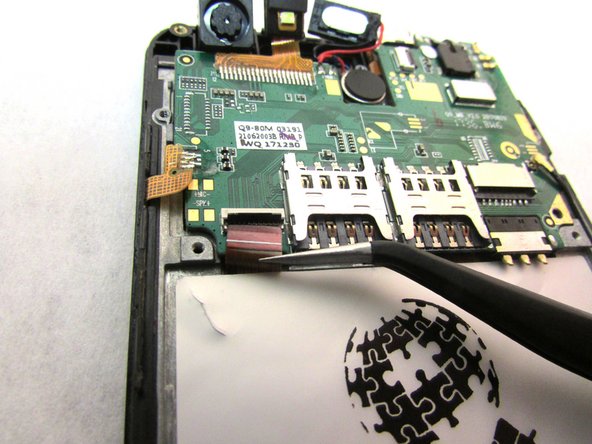

Пинцетом отсоедините кабель от разъемов ZIF, расположенных в левой нижней части материнской платы.

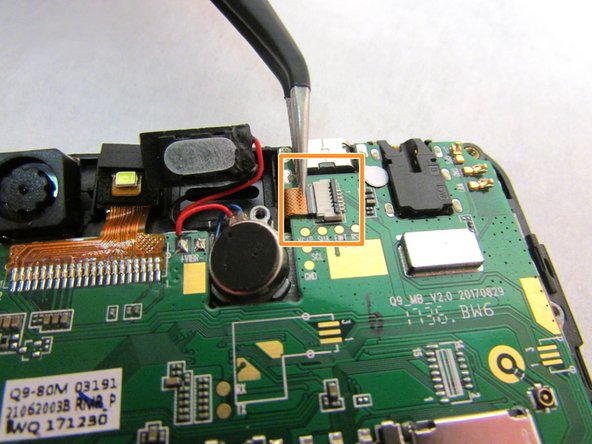

С помощью пинцета отсоедините второй кабель от разъема ZIF, расположенного справа от динамика, который вы отсоединили в пятом шаге.
Разъем ZIF означает Zero Insertion Force. Перед извлечением кабеля переверните маленький стопорный кран.
Шаг 8
На этом этапе материнскую плату можно будет поднять снизу.
С помощью пинцета извлеките динамик.
После того как динамик будет извлечен, переверните материнскую плату так, чтобы был виден кабель.

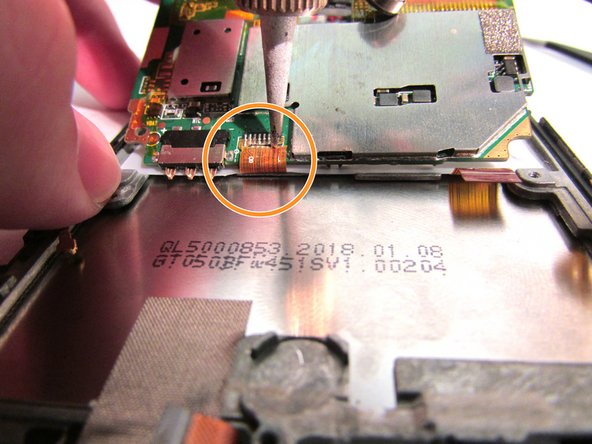

С помощью паяльника отпаяйте кабель от задней панели материнской платы.
Шаг 9
Снимите материнскую плату с задней панели.
Шаг 10 Батарейный порт
Переверните материнскую плату вверх дном, и вы увидите порт батареи, соединенный с материнской платой 5 различными припаянными местами.

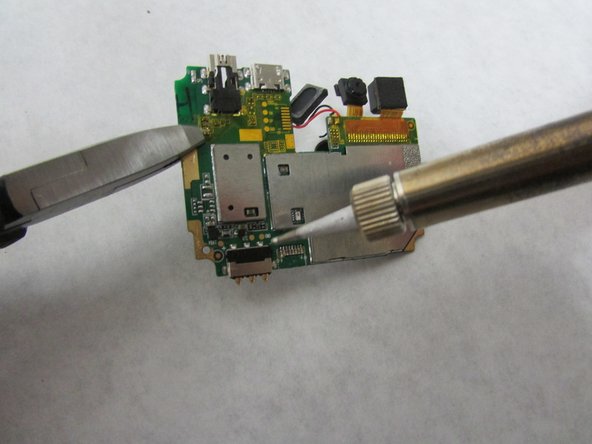

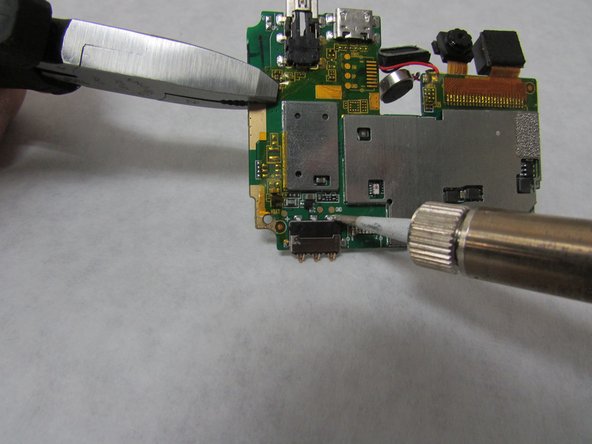

С помощью плоскогубцев возьмитесь за материнскую плату и отпаяйте 5 мест, которые соединены с материнской платой.
Шаг 11
С помощью пинцета вытащите порт батареи.
Затем замените его новым портом батареи.
