Введение
Это руководство по ремонту поможет вам безопасно добраться до аккумуляторного блока Surface и установить новый.
Шаг 1 Задняя крышка
Перед началом ремонта убедитесь, что устройство правильно сориентировано, и вы знакомы со всеми портами и кнопками. Экран должен быть обращен вверх, а логотип Windows расположен внизу.
Перед началом работы выключите устройство
Шаг 2
Осторожно переверните планшет так, чтобы экран был обращен вниз.
Потяните вверх за нижние углы, чтобы открыть подставку.
См. изображения.
Шаг 3
Найдите два винта T5 Torx диаметром 5,08 мм. Эти два винта расположены с левой и правой стороны подставки.
При откручивании винтов будьте осторожны, чтобы не сорвать головку.
Выкрутив все винты, аккуратно покачайте подставку из стороны в сторону, пока рычаг в центре не освободится, освобождая подставку.
Шаг 4
С помощью пассатижей или аналогичного инструмента с плоской головкой освободите маленькие ободки, показанные на рисунке. Снимите пластиковую накладку, закрывающую камеру, с помощью мягкого инструмента с плоской головкой.
Будьте терпеливы; вам придется работать вокруг корпуса, так как по краям есть несколько маленьких ободков.
Шаг 5
Затем выкрутите десять 5,92-миллиметровых винтов T5 torx, расположенных под подставкой для ног.
Выкрутите семь 5,87-миллиметровых винтов T5 torx, расположенных под корпусом камеры. Второй винт слева закрыт наклейкой.
Отсоедините заднюю крышку от основного корпуса системы, ослабив ее с помощью пассатижей в местах, где имеются зазоры.
Задняя крышка соединена с материнской платой электрической лентой. Не отсоединяйте заднюю крышку от материнской платы после того, как вы отсоединили заднюю крышку от основного корпуса системы.
Продолжайте двигаться к каждому углу и ослабляйте защелки с каждой стороны, пока задняя крышка не снимется.
Шаг 6
Поверните устройство на 180 градусов так, чтобы нижняя часть устройства была обращена к вам.
Лента соединяет батарею на задней крышке с материнской платой. Медленно поднимите нижнюю часть задней крышки вверх, пока не увидите ленту.
Чтобы извлечь ленту, подденьте ее с помощью пробки и подденьте параллельно материнской плате.
Отделите заднюю крышку, подняв ее вверх от основной системы.
При сборке задней крышки на материнскую плату повторная установка ленточного кабеля с помощью пробки может оказаться затруднительной. В этом случае аккуратно руками вставьте конец кабеля в гнездо до щелчка.
Шаг 7 Батарейный блок

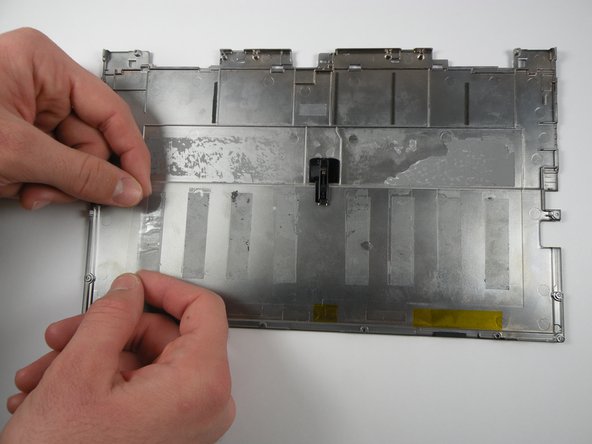

Аккумулятор приклеен к задней крышке, но его можно легко снять с помощью пробки.
Аккуратно подсуньте пробойник под одну сторону батареи и проведите им вперед-назад по всем сторонам, пока батарея не снимется с задней крышки.
При сборке задней крышки потрогайте и проверьте клейкость, прежде чем присоединять аккумулятор. При необходимости добавьте двусторонний скотч.
