Введение
В этом руководстве описывается, как заменить батарею в терминале сбора данных Coppernic C-One².
Шаг 1 Откручивание задней крышки
Выкрутите четыре промаркированных винта по углам устройства (PH0-бит)
оставьте винты в соответствующих отверстиях
откройте лоток для карт
с помощью пластиковой кирки откройте зажимы по бокам
снимите заднюю крышку
Шаг 2 Снятие внутренней рамки
выкрутите три отмеченных винта (PH0-бит)
снимите рамку, как показано на рисунке
ВНИМАНИЕ: на нижнем конце подключен очень чувствительный кабель
Шаг 3 Извлечение аккумулятора
Удалите клейкую ленту с разъема батареи (если он есть)
Осторожно извлеките разъем аккумулятора с помощью плоской лопатки

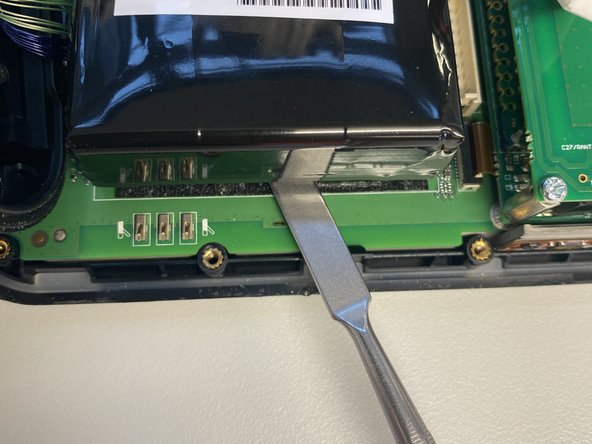

Аккуратно извлеките аккумулятор круглой стороной шпателя/подцепите его из клеевого слоя
ВНИМАНИЕ: в отмеченной области находится несколько очень крошечных деталей, которые нельзя повредить!
ВНИМАНИЕ: ни в коем случае не прокалывайте батарею! Высокий риск возгорания!!!
Шаг 4 Установка новой батареи
Поместите новую клеевую подушечку на старую
Снимите защитную пленку, вставьте новую батарею и слегка надавите, чтобы она приклеилась к площадке
Установите на место разъем аккумулятора и аккуратно вставьте его в конечное положение.
Шаг 5 Установка внутренней рамы
Снова опустите рамку вниз
Закрутите три винта, удерживающих рамку на месте (PH0-бит).
Шаг 6 Закрытие задней крышки
Закройте крышку
Начиная со сканера штрих-кода, закройте фиксаторы по часовой стрелке
Закрепите крышку четырьмя оставшимися винтами (PH0-bit)
