Введение
Следуйте этому руководству, чтобы снять и заменить изношенный барабан сцепления для бензопилы Makita.
На некоторых изображениях в этом руководстве крышка цепного тормоза может быть снята. Для выполнения этой процедуры крышку цепного тормоза снимать не нужно.
Дополнительные инструменты:
Шаг 1 Снимите защитную пластину звездочки
С помощью торцевой головки на 13 мм открутите две гайки, крепящие защитную пластину звездочки.
Шаг 2
Снимите защитную пластину звездочки.
Шаг 3 Снимите цепь и направляющую шину
Если на бензопиле установлены цепь и направляющая шина, следуйте инструкциям производителя и снимите их, прежде чем приступать к работе.
При сборке, если вы снова устанавливаете цепь и направляющую шину, следуйте инструкциям производителя по правильной технике натяжения цепи.
Шаг 4 Отпустите цепной тормоз
Потяните кожух в сторону трубчатой рукоятки до щелчка, чтобы снять тормоз цепи.

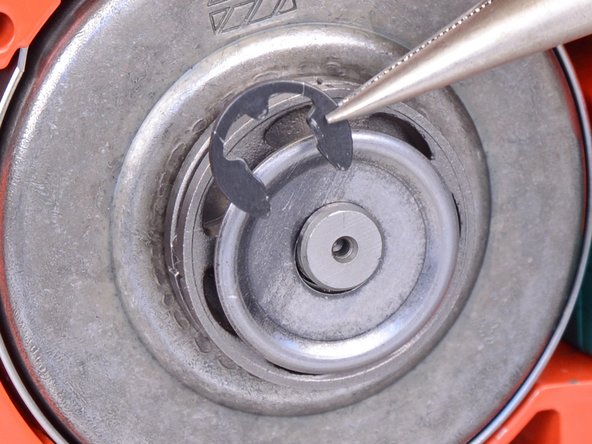

Шаг 5 Снимите стопорное кольцо
С помощью небольшой плоской отвертки или плоскогубцев для стопорных колец подденьте и снимите стопорное кольцо с оси.
Шаг 6 Снимите плоскую шайбу
Сдвиньте плоскую шайбу с оси и снимите ее.
Совет по сборке: обязательно установите шайбу в правильной ориентации, как показано на рисунке.
Шаг 7 Снимите звездочку обода
Сдвиньте звездочку обода с оси и снимите ее.
Совет по сборке — обязательно установите звездочку в правильной ориентации, как показано на рисунке.
Шаг 8 Снимите барабан сцепления
Сдвиньте барабан сцепления с оси и снимите его.
При повторной сборке смажьте все движущиеся поверхности, например ось.
