Введение
Стоковая подвеска Honda Zoomer не самая лучшая. Если вы постоянно проваливаетесь в низ при езде, или амортизатор полностью сломан, или вы хотите заменить его на более качественный, эти инструкции помогут вам снять амортизатор.
Небольшой совет: амортизатор Honda Lead 50 или Lead 80 — очень хорошая и недорогая (б/у) замена оригинальному амортизатору. Он немного лучше амортизирует и чуть длиннее оригинального.
Шаг 1 Поднимите домкратом мотовездеход
Пожалуйста, заглушите двигатель на время всех работ.
Поднимите скутер на главной подставке.
Шаг 2 Снимите воздушный фильтр и крышку
Выкрутите шесть крестообразных винтов PH2, крепящих крышку воздухоочистителя. Винт посередине держит сам воздушный фильтр и может остаться на месте.
Снимите воздушный фильтр и крышку.
При сборке следите за тем, чтобы уплотнение аккуратно легло в предусмотренный паз. Оно очень легко выпадает.
Шаг 3 Ослабьте коробку воздушного фильтра
Открутите три винта ключом на 10 мм. Нижние винты одинаковой длины, а верхний, который вкручивается сверху, короче.
Все шланги могут остаться на месте, а коробку нужно просто ослабить, чтобы добраться до винта, расположенного за ней.
Шаг 4. Снимите сиденье
Используя гаечный ключ, открутите шесть (по три с каждой стороны) 12-миллиметровых болтов и снимите сиденье и основание.
Теоретически, достаточно ослабить основание, чтобы добраться до винта, отмеченного зеленым. Мне показалось проще снять ее полностью.
Шаг 5 Ослабьте винты амортизаторов
Ослабьте верхний 14-миллиметровый болт амортизатора, но пока не снимайте его.
Ослабьте нижний 12-миллиметровый болт амортизатора, но пока не вынимайте его.
Шаг 6 Заднее колесо
Чтобы заднее колесо не опускалось после откручивания болтов, подложите картон. Для этого подойдет картон.
Если вы хотите поменять амортизатор не на оригинальный, а на более качественный с другой длиной, помните, что ваша колодка «регулируется по высоте».
Теперь полностью выкрутите два винта из предыдущего шага.
Шаг 7 Снимите амортизатор
Обратите внимание, как один из тросов проходит вокруг амортизатора. Таким же образом нужно вкрутить новый амортизатор.
Вытяните амортизатор из нижнего кронштейна и опустите его вниз.

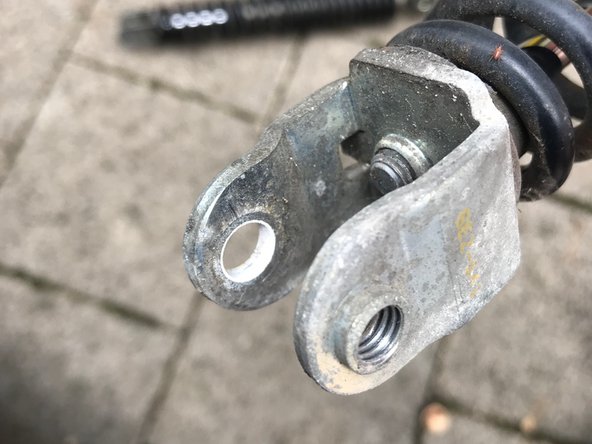

Нижний конец амортизатора имеет резьбу с одной стороны. При установке убедитесь, что резьба находится со стороны колеса.
