Введение
Воспользуйтесь этим руководством, чтобы заменить сломанный или неисправный AMOLED & Digitizer в вашем Xiaomi Mi 9.
Из-за особенностей конструкции телефона для доступа к кабелям дисплея необходимо извлечь литий-ионный аккумулятор. Повторное использование деформированного или погнутого аккумулятора после его насильственного извлечения представляет потенциальную угрозу безопасности. В этом случае замените его новым.
Перед разборкой телефона разрядите аккумулятор ниже 25 %. Аккумулятор может загореться и/или взорваться, если его случайно проткнуть, но вероятность этого гораздо ниже, если он разряжен.
Примечание: В данном руководстве описана замена только экрана, при этом оригинальная рамка и материнская плата остаются на месте. Однако некоторые сменные экраны для этого телефона поставляются предварительно установленными в новую рамку (она же шасси), что требует совсем другой процедуры. Убедитесь, что у вас есть нужная деталь, прежде чем приступать к выполнению этого руководства.
При сборке устройства вам понадобится клей для замены компонентов.
Шаг 1 Заднее стекло
Прежде чем приступить к работе, выключите телефон.
Приложите нагретый iOpener к заднему стеклу, чтобы ослабить клей под краями. Держите iOpener не менее двух минут.
Шаг 2
Прикрепите ручку присоски к нижнему краю заднего стекла, как можно ближе к краю.
Если заднее стекло телефона треснуло, ручка присоски может не приклеиться. Попробуйте приподнять ее с помощью крепкого скотча или приклейте ручку присоски на место и дайте ей затвердеть, чтобы можно было продолжить работу.
Приподнимите заднее стекло с помощью присоски, чтобы образовался зазор между стеклом и рамой.
Вставьте в зазор открывающийся медиатор.
Если у вас возникли трудности, приложите больше тепла, чтобы еще больше размягчить клей. Следуйте инструкциям iOpener, чтобы избежать перегрева.
Переместите открывающий медиатор в правый нижний угол телефона.
Шаг 3
Вставьте второй открывающий медиатор и переместите его в левый нижний угол, чтобы разрезать клей.
Оставьте открывающие резцы на месте, чтобы предотвратить повторное заклеивание.
Шаг 4
Вставьте третью открывающую кирку в левый нижний угол.
Начните перемещать открывающий медиатор из левого нижнего угла вдоль боковой стороны Xiaomi Mi 9, чтобы срезать клей.
Помните о задних камерах и вставляйте только кончик открывающего резца. По мере остывания клея его будет сложнее срезать. При необходимости используйте iOpener, чтобы разогреть его.
Оставьте отверстие в левом верхнем углу, чтобы предотвратить повторное заклеивание.
Шаг 5
Вставьте четвертую открывающую кирку под верхний левый угол заднего стекла.
Проведите резцом вдоль верхней части, чтобы срезать клей.
Оставьте открывающую кирку в правом верхнем углу, чтобы предотвратить повторное схватывание клея.
Шаг 6
Вставьте пятую открывающую кирку в правый верхний угол телефона.
Проведите медиатором вдоль правого края, чтобы срезать оставшийся клей.
Шаг 7
Осторожно поднимите заднее стекло и снимите его.
Перед установкой нового клея и сборкой удалите остатки клея с телефона и протрите склеенные участки изопропиловым спиртом и безворсовой тканью.
Шаг 8 Крышка материнской платы с зарядной катушкой
Выкрутите десять винтов Phillips #00 (длиной 3 мм), которыми крепится крышка материнской платы.
На некоторых винтах может быть наклейка для защиты от вскрытия.
Шаг 9
Вставьте медиатор в правый верхний угол крышки материнской платы.
Поверните медиатор в сторону, чтобы поддеть и слегка приподнять крышку материнской платы.
Шаг 10
Осторожно снимите крышку материнской платы, включая зарядную катушку / антенну NFC.
Шаг 11 Отсоединение аккумулятора
Подденьте и отсоедините гибкий кабель аккумулятора с помощью пробки.
Шаг 12 Блок громкоговорителя
Выкрутите семь винтов Phillips #00, крепящих блок громкоговорителя:
Четыре серебристых винта длиной 3,2 мм
Два желтоватых винта длиной 3,8 мм
Один черный винт длиной 2,8 мм.
Некоторые винты могут быть скрыты под наклейками для защиты от вскрытия.
Шаг 13
Подсуньте отмычку под правую сторону блока громкоговорителя.
Поверните отмычку в сторону, чтобы поддеть блок громкоговорителя, пока не удастся взять его в руки.
Шаг 14
К задней части устройства по-прежнему подключен антенный кабель.
Осторожно поднимите блок громкоговорителя и откиньте его в сторону левой стороны.
Шаг 15
С помощью пинцета подденьте и отсоедините антенный кабель от блока громкоговорителя.
Снимите блок громкоговорителя.
Перед сборкой проверьте старый громкоговоритель на наличие компонентов, которые могут быть перенесены на сменную деталь, например гибкий кабель антенны с коаксиальным разъемом.
Шаг 16 Батарея
С помощью пинцета отделите черные концы клейких вкладок от аккумулятора.
Шаг 17
Пинцетом вытащите левую клейкую вкладку из-под аккумулятора.
Клейкая вкладка под аккумулятором может легко порваться. Убедитесь, что вы вытаскиваете вкладку медленным и уверенным движением и под плоским углом. Чтобы предотвратить разрыв клейкой вкладки, полезно закрутить полоску вокруг пинцета.
Если одна из клейких вкладок порвалась и ее не удается вытащить полностью, можно использовать изопропиловый спирт или нагретый iOpener, чтобы ослабить клей. После того как клей станет достаточно мягким, используйте инструмент для поддевания, например, шило или пластиковую карту, чтобы вынуть аккумулятор.
Шаг 18
С помощью пинцета вытащите правый клейкий язычок из-под батареи.
Шаг 19
Подцепите батарею из углубления с помощью кирки, пока не сможете хорошо ее захватить.
Шаг 20
Извлеките аккумулятор.
Повторное использование деформированного или погнутого аккумулятора после того, как он был извлечен с усилием, представляет потенциальную угрозу безопасности. Замените его новым аккумулятором.
Удалите остатки клея со средней рамки и очистите склеенные участки изопропиловым спиртом и безворсовой тканью перед нанесением нового клея.
Шаг 21 AMOLED и дигитайзер
Подденьте и отсоедините гибкий кабель дисплея с помощью шила.
С помощью пинцета отсоедините гибкий кабель дисплея от средней рамки. Он прикреплен с помощью слабого клея.
Шаг 22
Приложите нагретый iOpener к дисплею на две минуты, чтобы ослабить клей под ним.
Клей, удерживающий экран, довольно прочный. Возможно, вам придется нагреть и повторно приложить iOpener несколько раз, чтобы клей достаточно разогрелся.
Шаг 23
Вы можете использовать кусок ткани, чтобы уменьшить раскачивание телефона на бугорке камеры.
Приложите ручку присоски к верхнему краю телефона прямо под динамиком наушников.
Если экран телефона треснул, ручка присоски может не приклеиться. Попробуйте подтянуть ее с помощью крепкого скотча или приклейте ручку присоски на место и дайте ей затвердеть, чтобы вы могли продолжить работу.

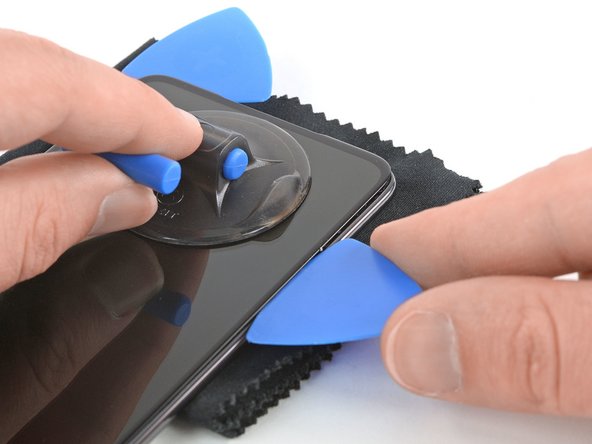

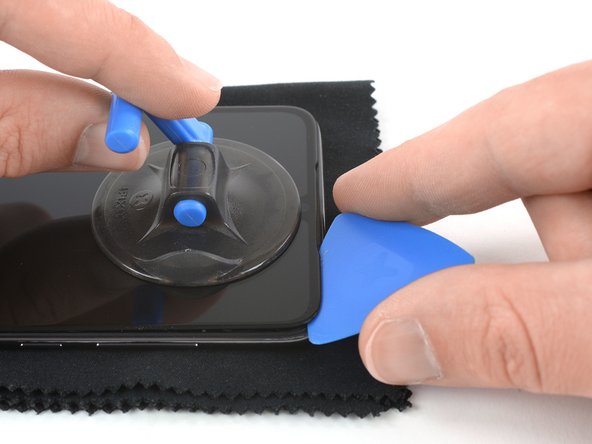

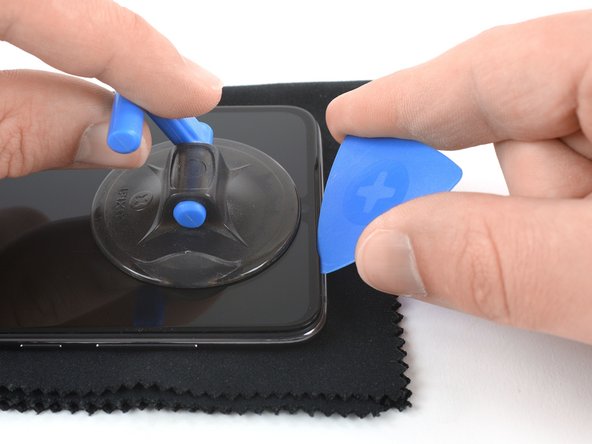

С помощью ручки-присоски подденьте экран и вставьте кончик медиатора под правый край углубления динамика.
Поверните медиатор в сторону, чтобы длинный край медиатора оказался под стеклом дисплея, и сдвиньте его в правый верхний угол. Оставьте его там, чтобы предотвратить повторное схватывание клея.
Шаг 24

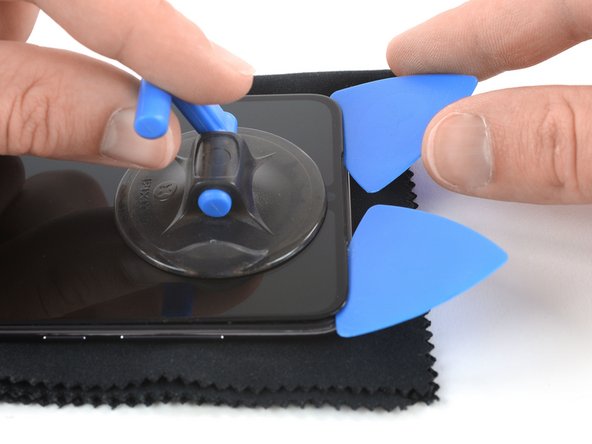

Повторите предыдущий процесс с левым углом ниши динамика и переместите длинный край открывающего резца в верхний левый угол телефона.
Оставьте медиатор на месте, чтобы предотвратить повторное схватывание клея.
Шаг 25
Проведите длинным краем первого открывающего резца вокруг правого верхнего угла и вдоль правого края телефона.
Оставьте резцы в местах расположения кнопок питания и регулировки громкости, чтобы создать больший зазор между средней рамкой и стеклом дисплея.

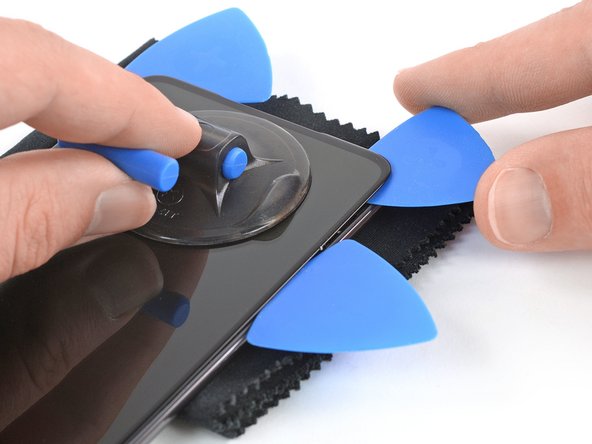

Вставьте третий медиатор в верхний правый край экрана. Убедитесь, что вы просунули его под AMOLED, а не между стеклом дисплея и панелью.
Шаг 26
Приложите больше тепла, если клей трудно режется.
Переместите медиатор над кнопками питания и громкости так, чтобы кончик медиатора оказался под панелью дисплея.

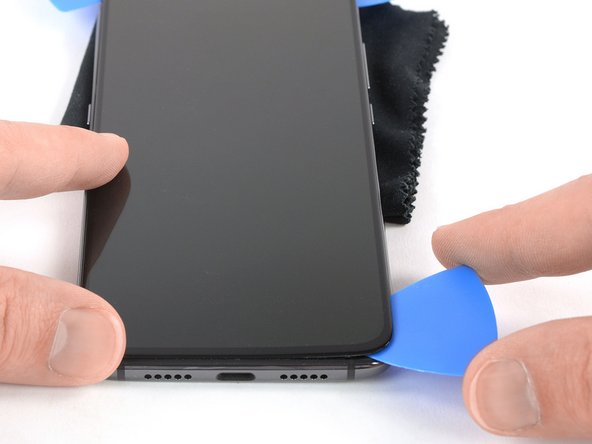

Сдвиньте открывающий медиатор в правую нижнюю часть телефона, чтобы срезать клей. Оставьте его там, чтобы предотвратить повторное схватывание клея.
Шаг 27

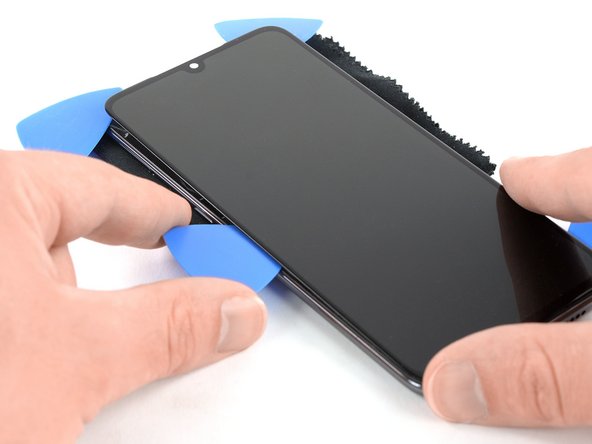

Вставьте четвертую открывающую пику под дисплейную панель в верхнем левом углу телефона.

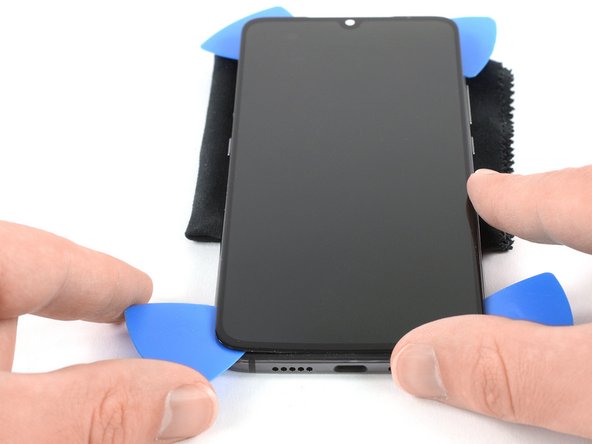

Проведите медиатором вдоль боковой стороны к левому нижнему углу телефона и вокруг него, чтобы срезать клей.
Постарайтесь пока не снимать дисплей до конца. Гибкий кабель дисплея все еще пропущен через среднюю рамку.
Шаг 28
Медленно отделите экран от рамки и срежьте оставшийся клей. Убедитесь, что гибкий кабель больше не прилип к рамке, и аккуратно пропустите его через щель.
Снимите экран.
Удалите остатки клея со средней рамки и протрите склеенные участки изопропиловым спиртом и безворсовой тканью.
