Введение
В руководстве по замене аккумулятора описаны действия, необходимые для замены аккумулятора в HP Chromebook 11-v019wm. Если HP Chromebook перегревается, не заряжается или требует постоянной подзарядки, возможно, пришло время заменить батарею. Замена батареи увеличит время автономной работы и обеспечит максимальную эффективность устройства. Извлечение батареи также необходимо для извлечения других компонентов HP Chromebook. Перед заменой батареи убедитесь, что все шаги по устранению неисправностей батареи выполнены. Данное руководство оценивается как умеренное из-за необходимости извлечения клавиатуры и нескольких ленточных кабелей.
При снятии клавиатуры открываются внутренние компоненты компьютера. Эти компоненты чувствительны к электростатическому разряду (ESD). Важно обеспечить использование антистатического браслета и антистатического коврика, чтобы предотвратить повреждение ESD других компонентов внутри устройства. О том, как правильно использовать антистатический браслет, читайте в руководстве iFixit «Как установить антистатический коврик и браслет».
Шаг 1 Клавиатура
Отключите адаптер питания от порта зарядки и извлеките из Chromebook все внешние медиаустройства.
Переверните Chromebook так, чтобы нижняя часть компьютера была обращена вверх, а шарнир — в сторону.
Шаг 2
Снимите (4) резиновые ножки с помощью пластиковой лопатки, чтобы обнаружить под ними винты.
Резиновые ножки закреплены с помощью клея, и их снятие может занять некоторое время.
Шаг 3

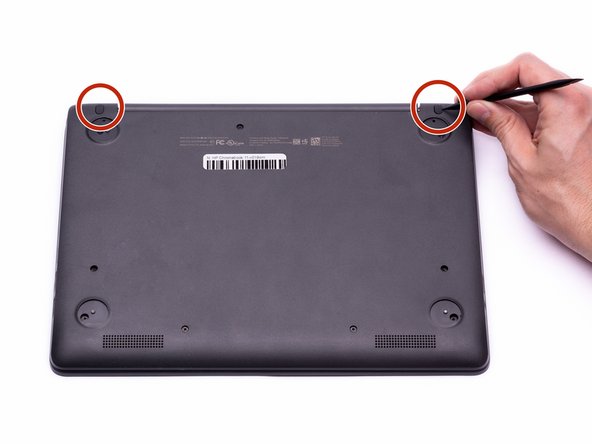

Снимите (2) резиновых защитных винта овальной формы возле шарнира Chromebook.
Они закреплены клеем, и их снятие может занять некоторое время.
Шаг 4
Выкрутите (11) винтов диаметром 5,2 мм с помощью отвертки Phillips #00.
Шаг 5
Поставьте Chromebook вертикально и откройте экран до конца.
Начиная с шарнира, вставьте палец между серебристой панелью клавиатуры и корпусом угольного цвета.
Потяните вверх, чтобы освободить выступы, крепящие клавиатуру к корпусу.
Повторите этот процесс по периметру клавиатуры, чтобы освободить все выступы.
Когда все выступы будут освобождены, аккуратно приподнимите клавиатуру, чтобы получить доступ к (2) ленточным кабелям Zero Insertion Force (ZIF).
Шаг 6

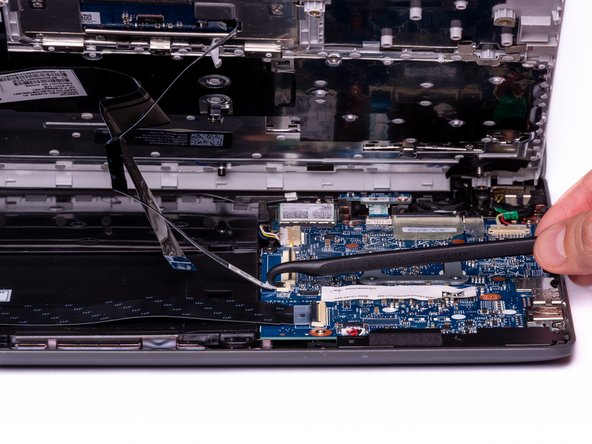

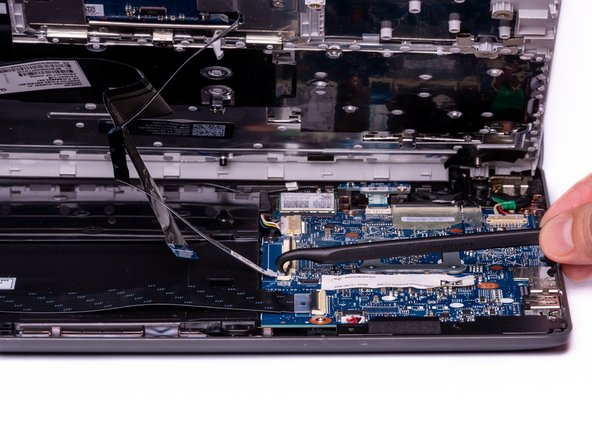

С помощью крючка на алебарде поднимите выступ разъема ZIF для ленточного кабеля клавиатуры. Ленточный кабель клавиатуры — это больший из двух ленточных кабелей.
Оставшиеся шаги следует выполнять с антистатическим наручным браслетом, чтобы предотвратить повреждение чувствительных к электростатическому разряду (ESD) компонентов.
Шаг 7

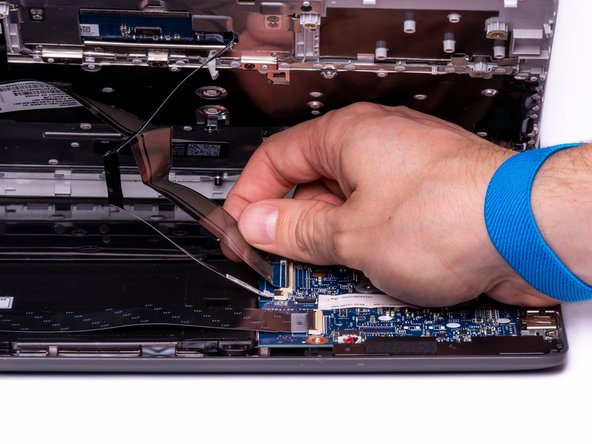

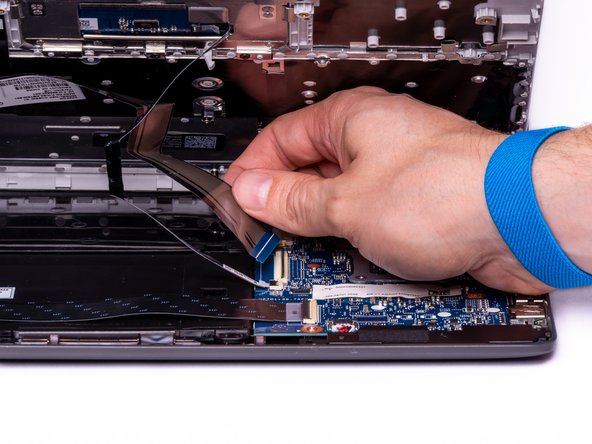

Держа выступ разъема ZIF в вертикальном положении, пальцами аккуратно извлеките ленточный кабель клавиатуры из разъема ZIF.
Шаг 8

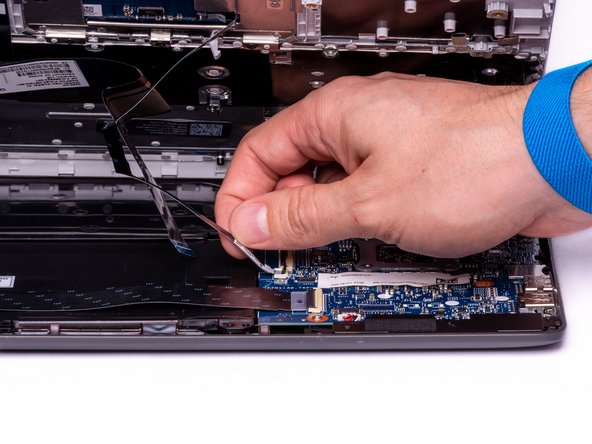

С помощью крючка на алебарде поднимите разъем ZIF, в котором находится ленточный кабель сенсорной панели. Ленточный кабель Touchpad — это меньший из двух ленточных кабелей.
Шаг 9

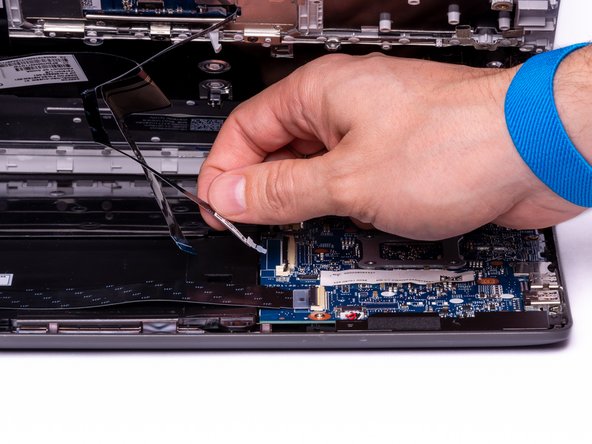

Держа выступ разъема ZIF в вертикальном положении, пальцами аккуратно вытащите ленточный кабель Touchpad из разъема ZIF.
Шаг 10
Отсоединив оба ленточных кабеля, можно безопасно извлечь клавиатуру из Chromebook.
Шаг 11 Батарея

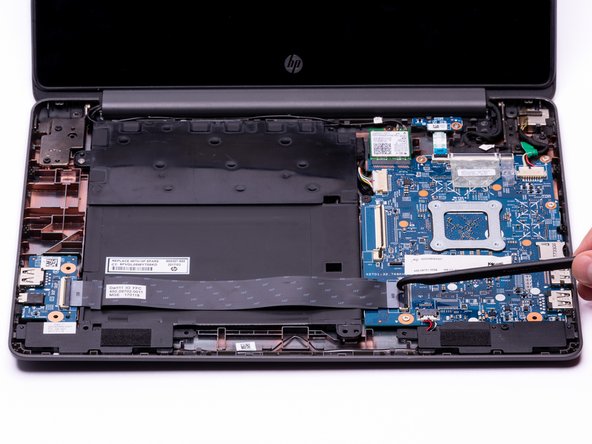

С помощью крючка на алебарде поднимите разъем ZIF платы внешнего носителя, прикрепленный к материнской плате.
Ленточный кабель внешнего носителя проходит через батарею и подключен к плате внешнего носителя слева и материнской плате справа.
Шаг 12

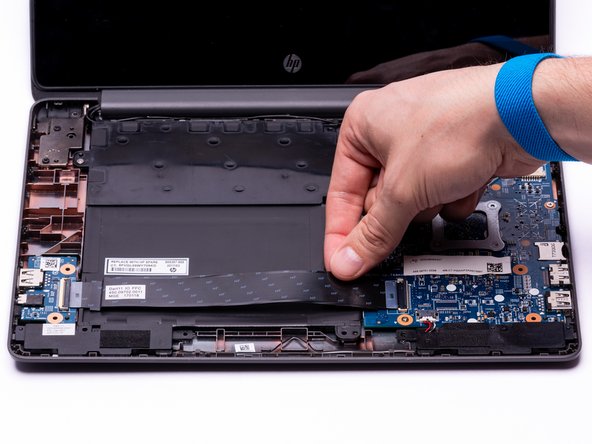

Приподняв разъем ZIF платы внешнего носителя, пальцами аккуратно отсоедините кабель носителя от материнской платы.
Шаг 13

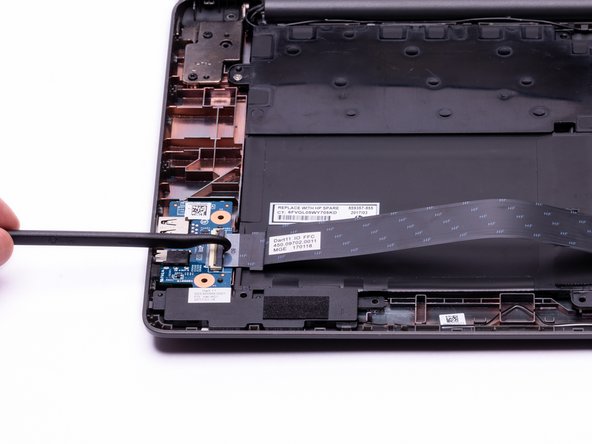

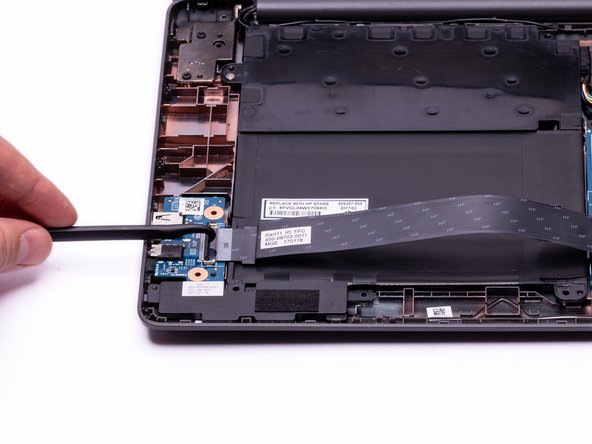

С помощью крючка на алебарде поднимите разъем ZIF на внешней медиаплате.
Шаг 14

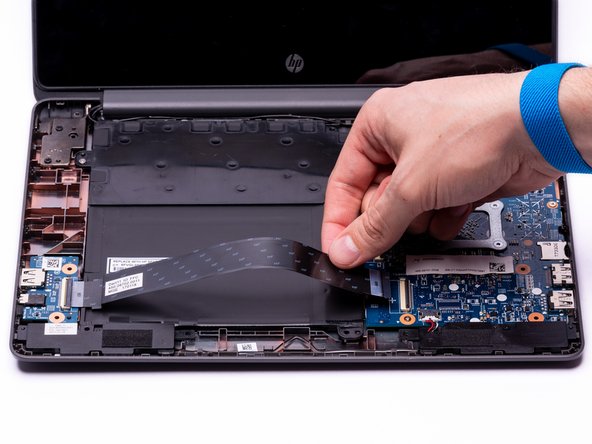

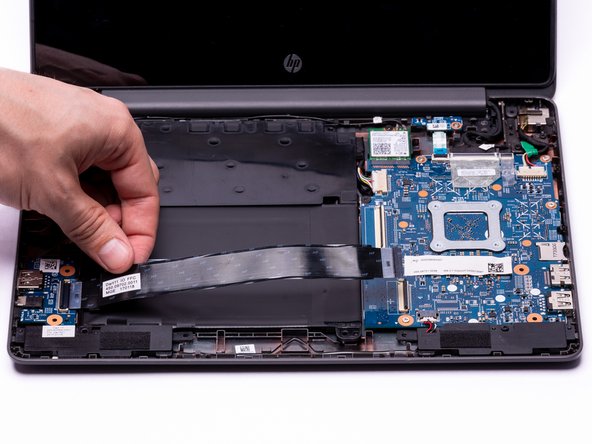

Держа разъем ZIF в вертикальном положении, с помощью пальцев аккуратно извлеките медиакабель из блока компьютера.
Шаг 15
Используйте любой конец алебарды, чтобы отсоединить разъем кабеля с батарейным жгутом от материнской платы.
Шаг 16

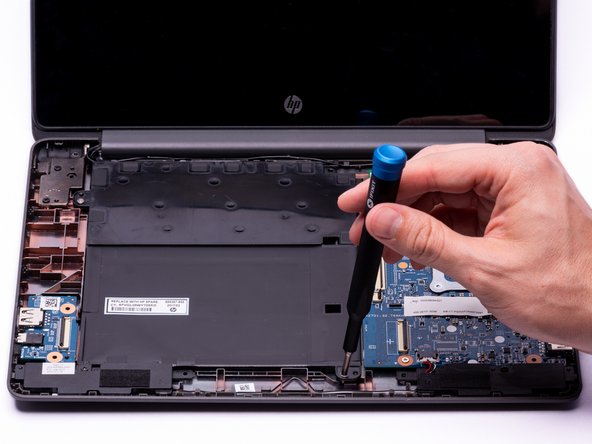

С помощью крестообразной отвертки №00 открутите два серебристых винта диаметром 3,4 мм от батареи.
С помощью отвертки Phillips #00 выкрутите из батареи черный винт диаметром 4,8 мм. Этот винт также крепит левый динамик к корпусу.
Шаг 17

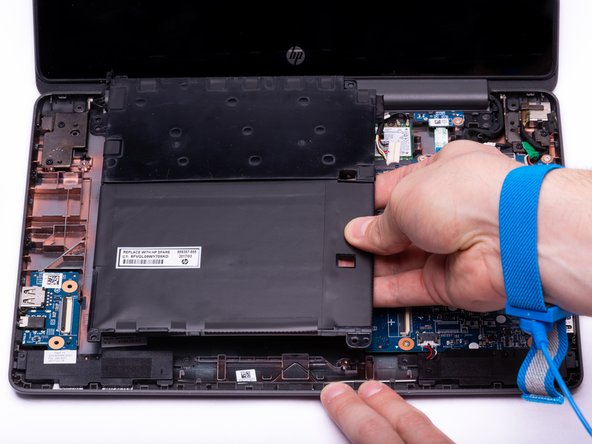

Аккуратно извлеките батарею из корпуса.
Кабели антенны WLAN проходят через выступ в левом верхнем углу аккумулятора. Чтобы не повредить кабель, перед извлечением аккумулятора убедитесь, что кабели антенны WLAN находятся в стороне.
