Введение
Это руководство поможет вам заменить адаптер питания внутри принтера.
Шаг 1 Левая панель
Выключите принтер и отсоедините кабель питания.
Отверткой T9-Torx выкрутите два 13-миллиметровых винта T9. Поворачивайте против часовой стрелки, пока винты не освободятся.
Шаг 2
Откройте переднюю дверцу, положив палец на выемку на левой стороне принтера и потянув вниз.
Это откроет доступ к двум винтам T9-TORX 13 мм, которые необходимо выкрутить, чтобы снять панель.
Шаг 3
Выкрутите два 13-миллиметровых винта с помощью отвертки T9-TORX, поворачивая их против часовой стрелки (влево).
Шаг 4
Аккуратно снимите левую боковую панель, приложив ладонь к поверхности и потянув вниз.
Шаг 5 Адаптер питания
Отверткой T9-Torx выкрутите два винта диаметром 13 мм, поворачивая их против часовой стрелки.
Шаг 6
Отсоедините черный кабель.

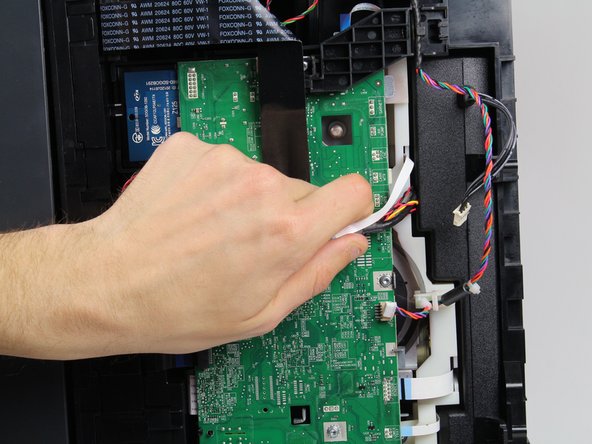

Переместите все кабели и провода в верхнюю часть материнской платы, чтобы можно было свободно извлечь находящийся под ней адаптер питания.
Шаг 7
Аккуратно согните черный ленточный кабель.

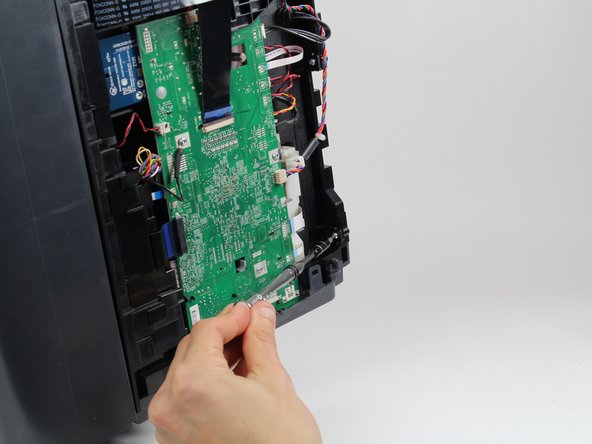

Выкрутите один 8-миллиметровый винт T8 под ленточным кабелем, вращая его против часовой стрелки с помощью отвертки T 8-Torx.
Выньте черную пластиковую крышку и подсоединенные к ней цветные провода.
Теперь вы освободили проход для извлечения адаптера питания.
Шаг 8
Аккуратно вытащите адаптер питания.
Будьте осторожны с проводами при извлечении адаптера.
