Введение
Следуя данному руководству, вы сможете разобрать и восстановить негерметичный, засоренный или иным образом неправильно работающий пистолет-распылитель для краскораспылителя Graco модели 17C325.
При разборке пистолета-распылителя уделите время очистке всех деталей с помощью мыла, воды и щетки перед сборкой, а при необходимости замените все изношенные детали, которые входят в ремонтный комплект пистолета (деталь № 288817).
Фильтр не входит в ремонтный комплект, но его очистка или замена в процессе восстановления может быть хорошей идеей.
Шаг 1. Снимите распылительный наконечник
Прежде чем приступить к работе, убедитесь, что вы выполнили процедуру сброса давления, описанную в руководстве пользователя, прежде чем отсоединять и разбирать пистолет-распылитель.
Потяните распылительный наконечник прямо вверх и извлеките его из корпуса в передней части пистолета-распылителя.
Шаг 2 Снимите защитный кожух распылителя
Пальцами открутите и снимите защитный кожух сопла.
Возможно, вам понадобится разводной ключ, чтобы ослабить гайку.
Шаг 3 Снимите контргайку торцевой крышки
С помощью торцевой головки 5/16″ и торцевого ключа снимите контргайку, фиксирующую торцевую крышку на задней части пистолета-распылителя.
Замените контргайку новой контргайкой, входящей в комплект для ремонта пистолета.
Шаг 4 Снимите торцевую крышку
Потяните торцевую крышку прямо с конца пистолета-распылителя.
Совет по сборке: Убедитесь, что отверстия на торцевой крышке совпадают со штифтами привода и иглой.
Шаг 5 Извлеките штифты привода
Вытащите два штифта привода прямо из пистолета-распылителя.

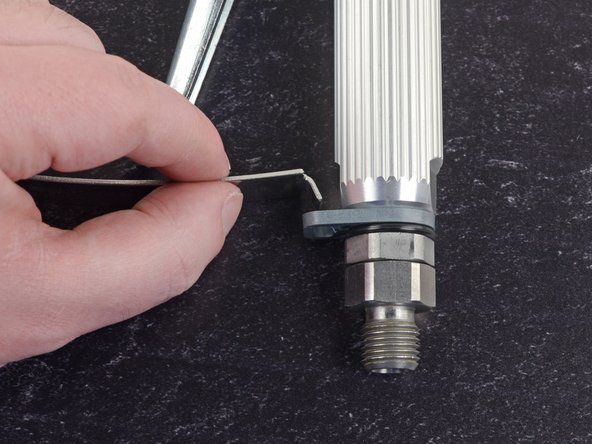

Шаг 6 Ослабьте спусковую скобу
Нажмите на спусковую скобу, чтобы освободить ее из зажима в нижней части рукоятки.
Шаг 7 Снимите седло клапана и кожух спускового крючка
С помощью ключа 5/8″ снимите седло клапана с передней части пистолета-распылителя.
Это также позволит вам полностью снять спусковую скобу.
Замените седло клапана новым седлом клапана, входящим в комплект для ремонта пистолета. При повторной установке затяните седло клапана моментом 26-32 фунт-фута.
Шаг 8 Снимите иглу пистолета
Возьмитесь за передний кончик иглы пистолета и вытащите ее из корпуса.
Замените иглу новой иглой, входящей в ремонтный комплект пистолета.
