Установка новой кровати CR10S 500 AC

81 просмотров
10 декабря 2023

Шаг 1 Разборка 1a.

New CR10S 500 AC Bed Install, Disassembly 1a.: step 1, image 1 of 3New CR10S 500 AC Bed Install, Disassembly 1a.: step 1, image 2 of 3New CR10S 500 AC Bed Install, Disassembly 1a.: step 1, image 3 of 3

Вставьте сюда мудрую деталь.

Шаг 2 Разборка 1B.

New CR10S 500 AC Bed Install, Disassembly 1B.: step 2, image 1 of 3New CR10S 500 AC Bed Install, Disassembly 1B.: step 2, image 2 of 3New CR10S 500 AC Bed Install, Disassembly 1B.: step 2, image 3 of 3

Вставьте сюда мудрую деталь.

Шаг 3 Разборка 1С.

New CR10S 500 AC Bed Install, Disassembly 1C.: step 3, image 1 of 3New CR10S 500 AC Bed Install, Disassembly 1C.: step 3, image 2 of 3New CR10S 500 AC Bed Install, Disassembly 1C.: step 3, image 3 of 3

Вставьте сюда мудрую деталь.

Шаг 4 Сборка 1A.

New CR10S 500 AC Bed Install, Assembly 1A.: step 4, image 1 of 3New CR10S 500 AC Bed Install, Assembly 1A.: step 4, image 2 of 3New CR10S 500 AC Bed Install, Assembly 1A.: step 4, image 3 of 3

Вставьте сюда мудрую деталь.

Шаг 5 Сборка 1B.

New CR10S 500 AC Bed Install, Assembly 1B.: step 5, image 1 of 3New CR10S 500 AC Bed Install, Assembly 1B.: step 5, image 2 of 3New CR10S 500 AC Bed Install, Assembly 1B.: step 5, image 3 of 3

Вставьте сюда мудрую деталь.

Шаг 6 Сборка 1С.

New CR10S 500 AC Bed Install, Assembly 1C.: step 6, image 1 of 3New CR10S 500 AC Bed Install, Assembly 1C.: step 6, image 2 of 3New CR10S 500 AC Bed Install, Assembly 1C.: step 6, image 3 of 3

Путь проводки кабельной цепи

Шаг 7 Сборка 1D.

New CR10S 500 AC Bed Install, Assembly 1D.: step 7, image 1 of 3New CR10S 500 AC Bed Install, Assembly 1D.: step 7, image 2 of 3New CR10S 500 AC Bed Install, Assembly 1D.: step 7, image 3 of 3

Отрицательный кабель управления SSR

Положительный кабель управления SSR

Сторона сигнала постоянного тока

Питание от кровати переменного тока

Шаг 8 Сборка 1E. Проводка

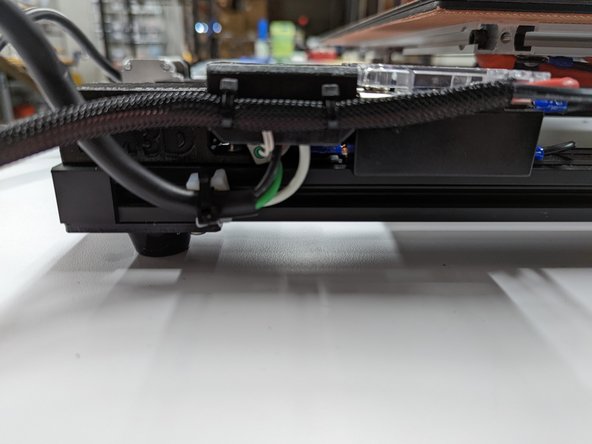

New CR10S 500 AC Bed Install, Assembly 1E. Wiring: step 8, image 1 of 3New CR10S 500 AC Bed Install, Assembly 1E. Wiring: step 8, image 2 of 3New CR10S 500 AC Bed Install, Assembly 1E. Wiring: step 8, image 3 of 3

Линейный провод для настенной вилки — белый провод

Нейтраль — черный провод

Синий провод от кровати переменного тока

Коричневый провод от кровати переменного тока

Провода терморезистора блока управления — маленькие белые провода идут в Wago через разъем

Провод заземления от настенной вилки
