Введение
Это новый прототип узла автосамплера. Он использует 12-вольтовую батарею автодозатора для зарядки литий-ионной батареи узла вместо солнечной панели, устраняя необходимость в кабелепроводе и позволяя узлу располагаться внутри крышки автодозатора. В целом это значительно упрощает и ускоряет установку. Примечание: в настоящее время заряда батареи хватает только на одну неделю, поэтому для труднодоступных мест это может быть не лучшим решением. Будущие изменения в микропрограммном обеспечении должны увеличить срок службы батареи.
Шаг 1. Подготовка 6-контактного амфенольного разъема автодозатора
1. Приобретите 6-контактный амфенольный разъем.
2. Ослабьте винты с помощью маленькой крестообразной отвертки.
3. Разберите 6-контактный амфенольный разъем.
Шаг 2. Подготовка 6-контактного амфенольного разъема автодозатора
4. Отрежьте два фута многожильного медного провода 4-22 AWG (красный, белый, черный, зеленый изолированные провода) и два фута многожильного медного провода 2-16 AWG (красный, черный). Проденьте оба провода через корпус 6-контактного амфенольного разъема.

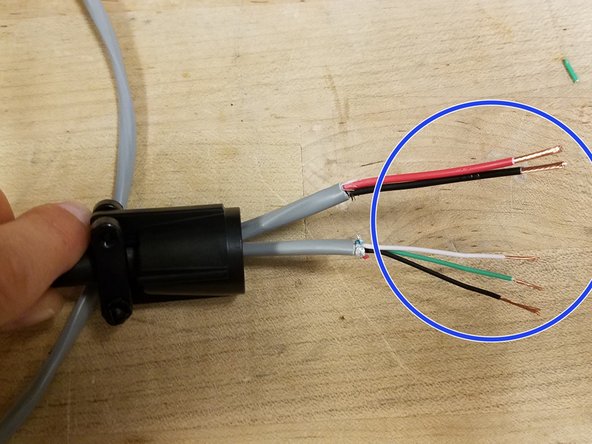

5. Снимите 2 дюйма серой изоляции с обоих концов.
Шаг 3 Подготовка 6-контактного амфенольного разъема автосамплера
6. Снимите 1/4 дюйма цветной изоляции с каждого провода с обеих сторон.
Обрежьте тонкий красный провод, соединенный с тонкими зеленым, белым и черным проводами.
7. Вот так выглядят зачищенные провода.
Шаг 4. Подготовка 6-контактного амфенолового разъема автодозатора
8. Вставьте провода в серую пенопластовую часть 6-контактного амфенольного разъема.
9. Вот так провода входят в серый разъем.
Верхний винт с резьбой должен быть установлен на серый разъем перед пайкой.
Шаг 5 Подготовка 6-контактного амфенольного разъема автодозатора

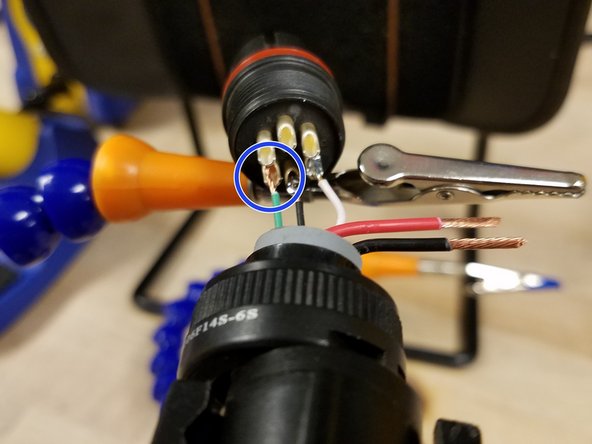

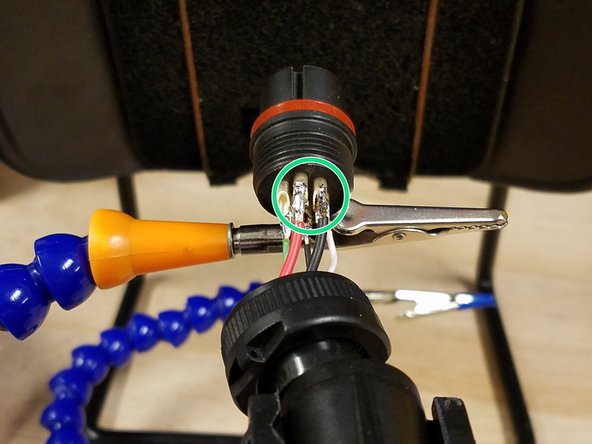

10. Припаяйте провода к 6-контактному разъему. Начните с тонкого черного провода в нижнем контакте, а затем с белого провода.
11. Затем припаяйте зеленый провод.
12. В последнюю очередь припаяйте более толстые черный и красный провода.
Примечание: К левому среднему контакту не будет припаян провод!
Шаг 6. Подготовка 6-контактного амфенольного разъема автодозатора

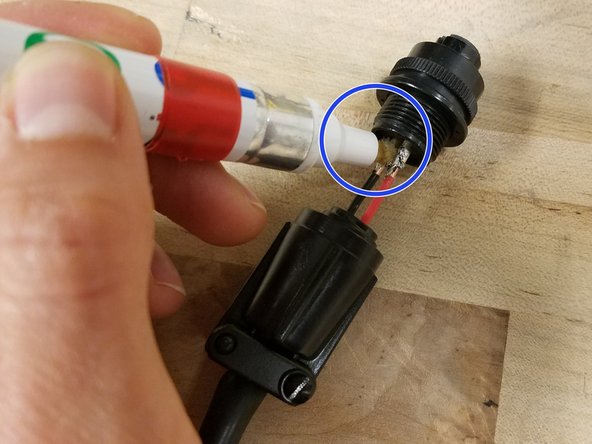

13. Возьмите ручку для снятия флюса, 99 %-ный изопропиловый спирт и Q-образный наконечник.
14. С помощью ручки для удаления флюса удалите остатки флюса с припаянных проводов.

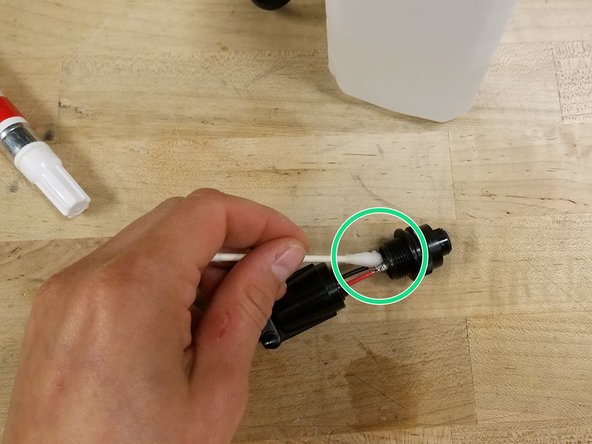

15. Нанесите спирт на Q-образный наконечник, чтобы удалить излишки средства для удаления флюса с припаянных проводов.
Шаг 7 Подготовка 2-контактного амфенольного разъема батарейного блока
16. Отрежьте два фута многожильного медного провода 2-16 AWG (красный, черный). Снимите 2 дюйма серой изоляции с обоих концов.

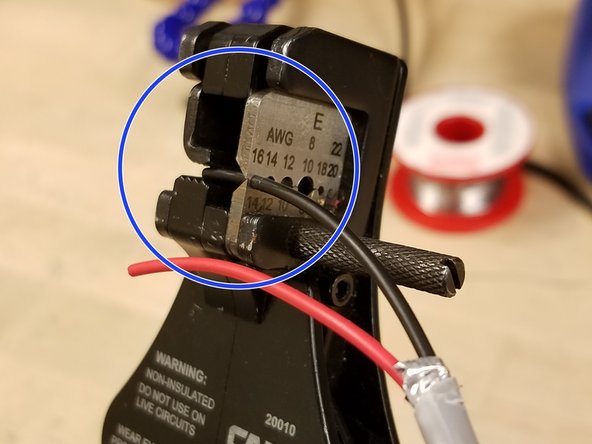

17. Зачистите по 1/2 дюйма каждого из проводов на обоих концах.
Шаг 8 Подготовка 2-контактного разъема амфенолового батарейного блока
18. Установите металлический контакт на красном и черном проводах.
Примечание: Через отверстие в металлическом контакте должен быть виден коперный провод.
19. Обжмите контакты на месте.
Шаг 9 Подготовка 2-контактного разъема амфенолового батарейного блока
20. Вставьте металлические контакты в задний конец 2-контактного амфенольного разъема. Они щелкнут, когда встанут на место.

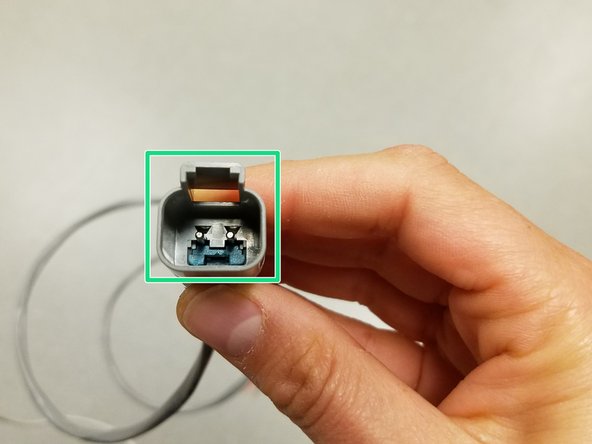

Если отверстие расположено лицом к вам, красный провод должен быть слева, а черный — справа.

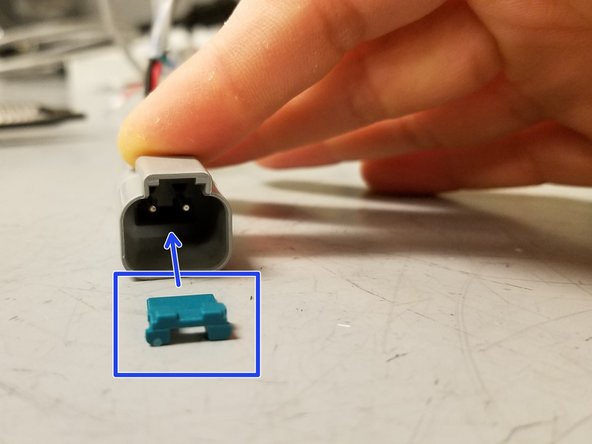

21. Зеленый фиксатор вставляется в разъем в соответствии с этой ориентацией.
22. Вставьте зеленый фиксатор на место. Вы услышите щелчок.
Шаг 10 Подготовка 2-контактного амфенольного разъема батарейного блока
23. Отрежьте два дюйма термоусадочной пленки и наденьте ее на провод, чтобы закрыть место, где заканчивается серая изоляция.

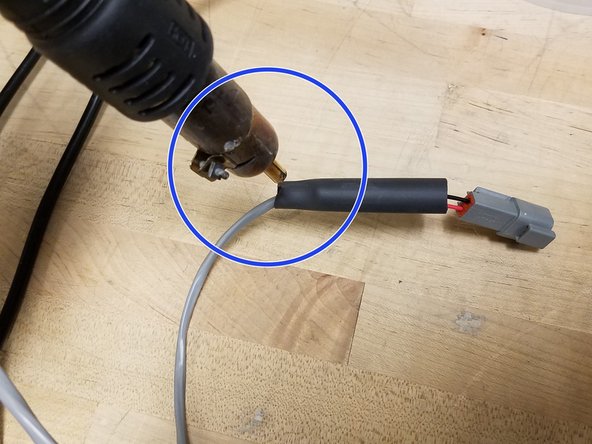

24. Используйте термоусадочный пистолет для усадки покрытия.
Шаг 11 Подготовка коробки корпуса узла
25. Отмерьте, где нужно просверлить три отверстия в одной из сторон коробки корпуса узла.
26. Используйте сверло 1/2″ и просверлите три отверстия.
Убедитесь, что вы умеете пользоваться дрелью! Попросите помощи, если вы не уверены!

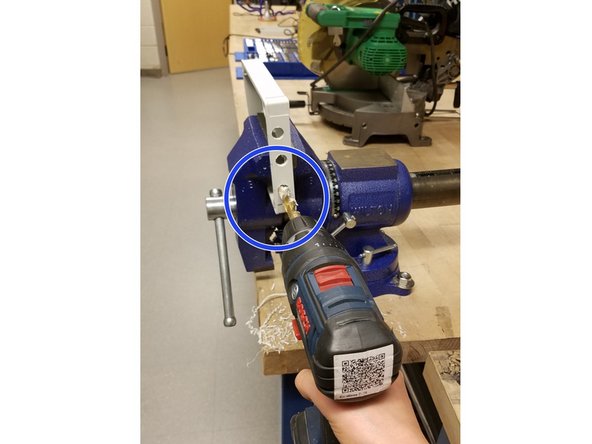

Перед сверлением убедитесь, что корпус надежно закреплен!

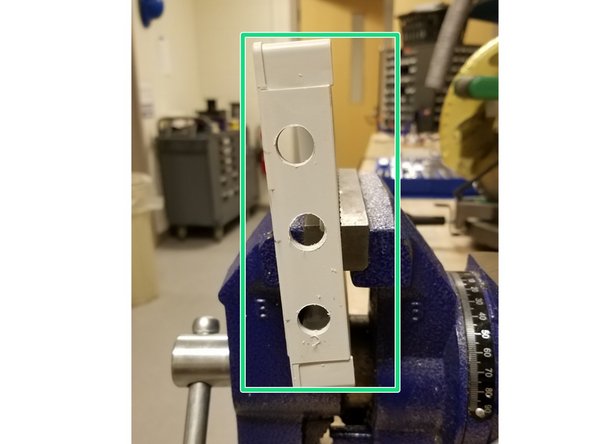

Вот так должен выглядеть корпус узла.
Шаг 12 Подготовка коробки корпуса узла

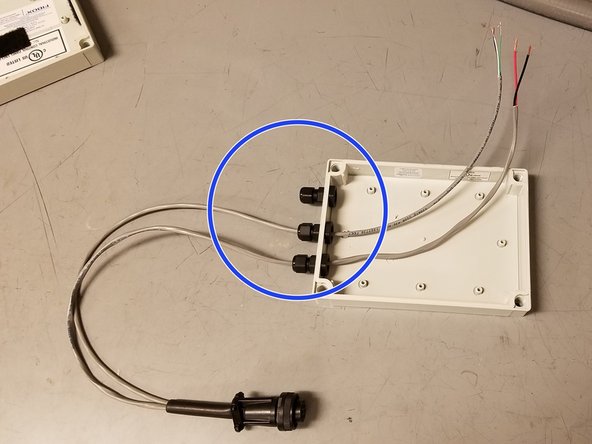

28. Так выглядит сальник. Подключите 3 сальника к корпусу узла в просверленные отверстия.
Если сальники не идеально подходят по расположению просверленных отверстий, шайбу сальника можно отшлифовать или обработать напильником.
29. Проденьте два провода от 6-контактного амфенольного разъема автодозатора через два сальника.

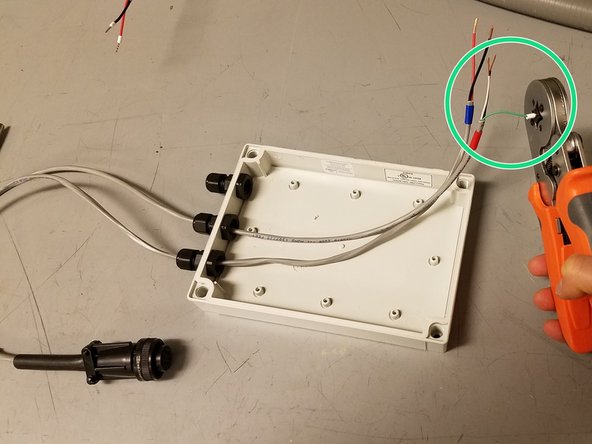

30. Обжмите белые клеммы на концах обоих проводов.
Шаг 13 Подготовка корпусной коробки узла
31. Проденьте другой конец 2-контактного разъема батарейного блока через третий сальник.
Перед дальнейшим подключением узла убедитесь в том, что сальники целые, иначе разборка для фиксации сальника будет затруднена.
32. Отделите примерно половину медных жил от каждого провода.

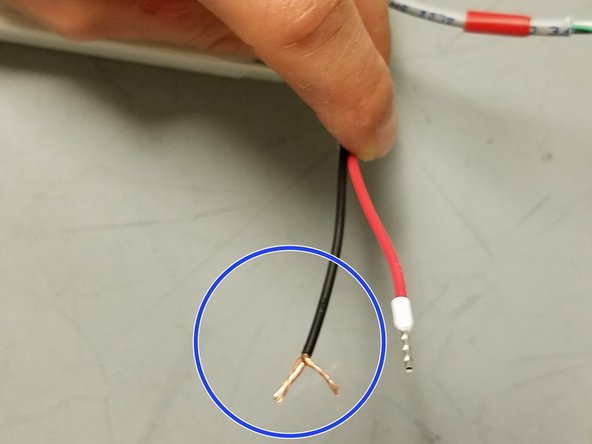

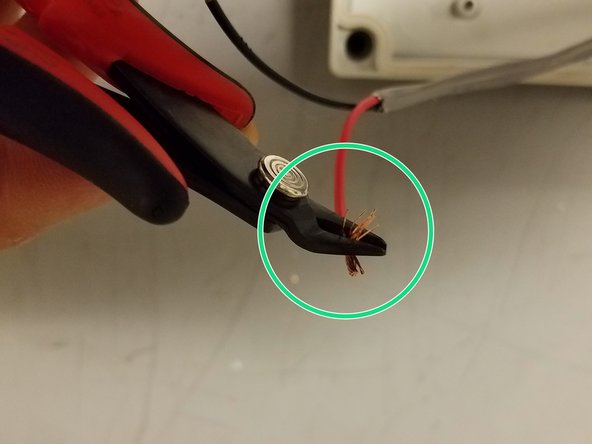

33. С помощью кусачек обрежьте жилы.
Шаг 14 Подготовка корпусной коробки узла
35. Поместите несколько кусочков мягкой стороны липучки в коробку.
Шаг 15 Подготовка батареи узла
36. Приобретите литий-ионную батарею узла 3,7 В 10400 мАч 38,48 Втч.

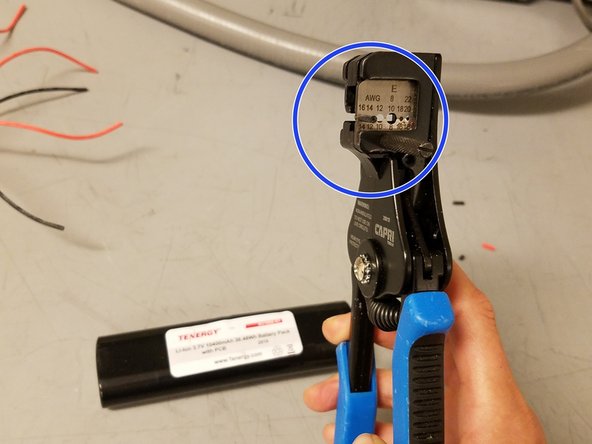

37. Отрежьте по 1/2 дюйма от каждого провода.
Главное предупреждение: Следите за тем, чтобы зачищенные концы проводов аккумулятора не соприкасались во время сборки. Если вы храните батарею после снятия изоляции, изолируйте концы проводов с помощью электрической ленты.
Шаг 16 Подготовка зарядного устройства
39. Отрежьте четыре 6-дюймовых провода 24 AWG. Два красных и два черных.

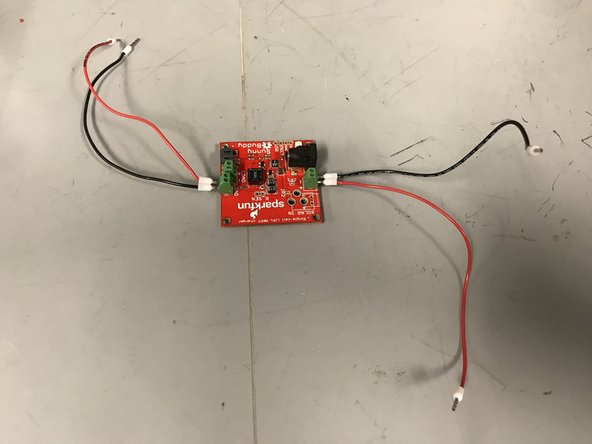

40. Вкрутите их в назначенные зеленые клеммы на солнечном зарядном устройстве Sunny Buddy.

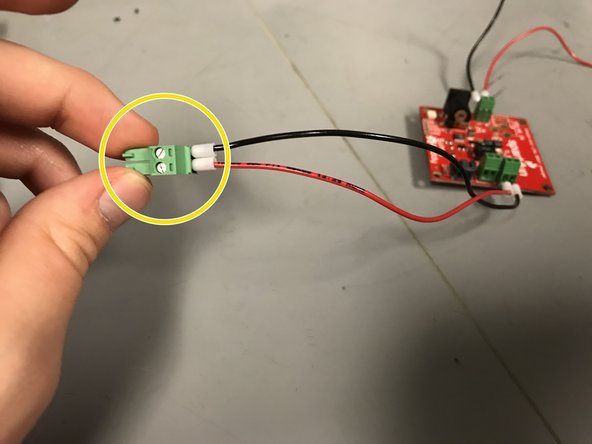

41. Вкрутите соответствующие красный и черный провода в разъемный коллектор.
Шаг 17 Получение модифицированной платы реле Open-Storm
42. Получите плату реле Open-Storm. Убедитесь, что резистор в желтой коробке удален.

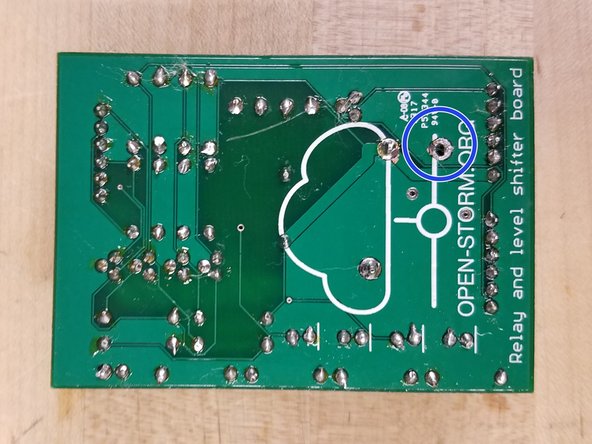

43. Это задняя часть платы реле. Убедитесь, что штырек, обведенный синим кружком, извлечен (там будет отверстие). Если нет, плату реле необходимо снять. Соединение необходимо закрыть резиновой шайбой. Затем реле нужно припаять обратно.
Шаг 18 Упаковка корпуса узла
44. Наклейте кусок липучки с шероховатой стороной на реле, заднюю часть платы Open-Storm и батарею.

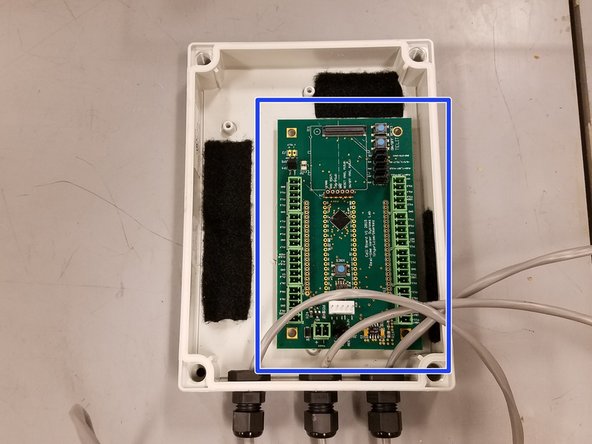

45. Поместите плату Open-Storm в правый нижний угол корпуса узла.

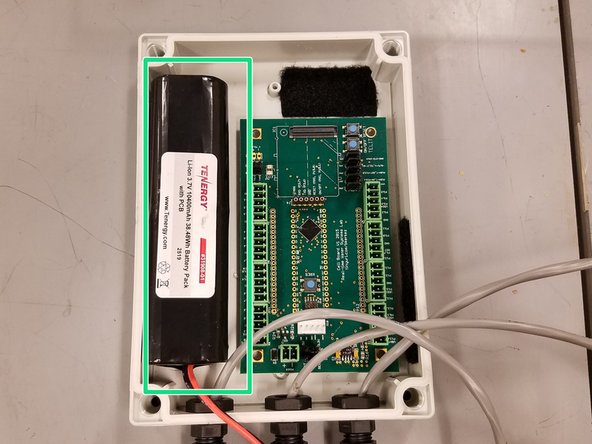

46. Поместите батарею на левую сторону корпуса узла.
Шаг 19 Присоединение сотового модема
47. Получите активированный и назначенный сотовый модем и прикрепите GPS-антенну.
48. Подключите модем к плате.
Шаг 20 Подготовка проводов для релейной платы

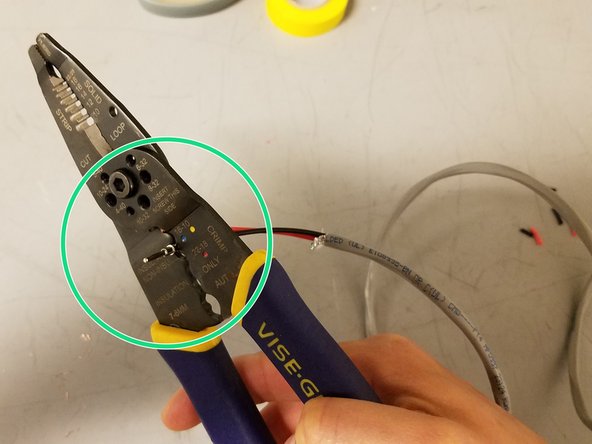

49. Отрежьте пять 6-дюймовых проводов 24 AWG: красный, черный, белый, зеленый и синий. Отрежьте примерно 1/4 дюйма с обоих концов всех проводов. Затем с помощью обжимного инструмента прикрепите к каждому концу клемму.
Шаг 21 Подготовка проводов для платы реле

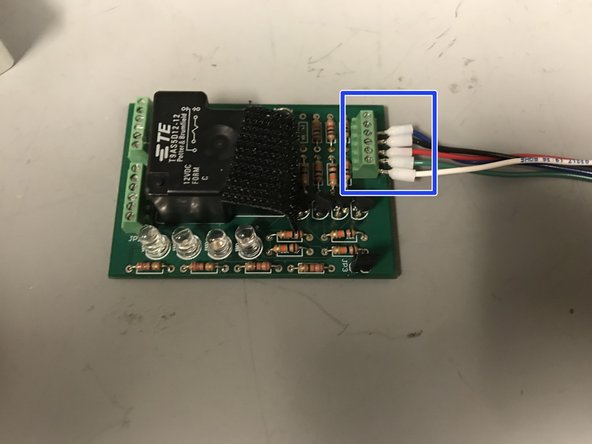

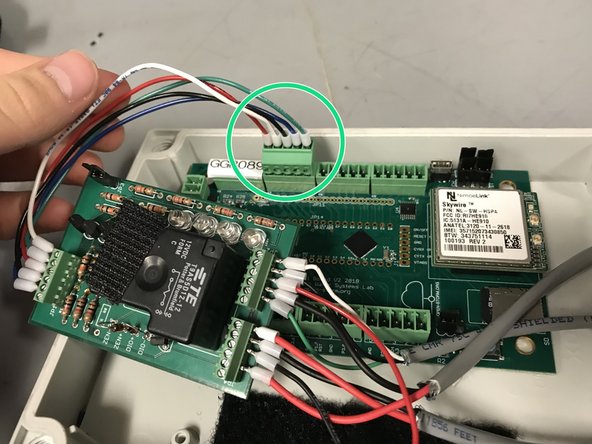

51. Вкрутите провода в нужные места пятипозиционного разъема.
52. Подключите другие стороны к нужным местам винтового клеммного блока.
Эти провода подключаются к той стороне платы реле, которая имеет только одну винтовую клеммную колодку.
Дважды проверьте, что провода вставлены в правильные места!

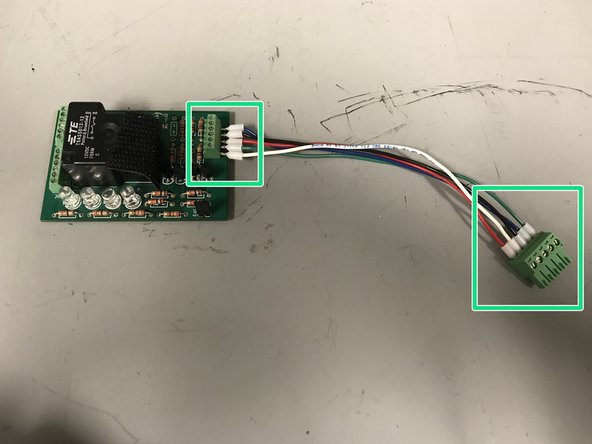

53. Вот как выглядит окончательно подключенная плата реле.
Шаг 22 Подключение платы реле

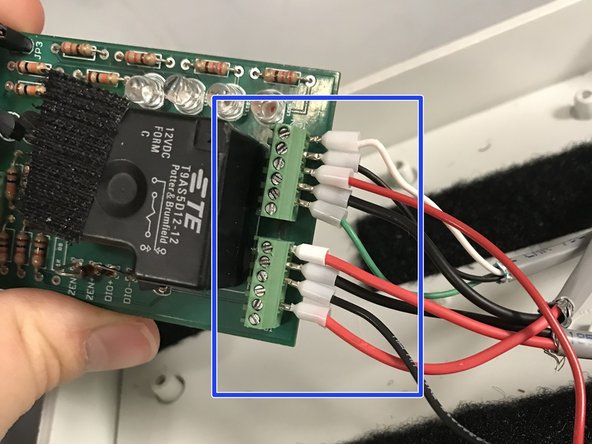

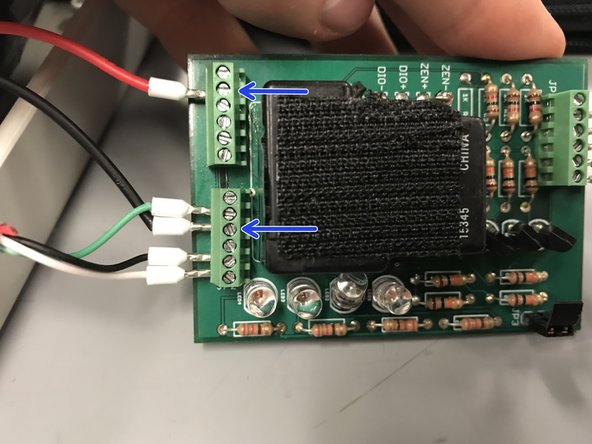

54. Подключите зеленый, черный и белый провода от 6-контактного амфенольного провода автодозатора к плате реле.
55. Подключите толстые красный и черный провода от 6-контактного провода автодозатора amphenol к плате реле.
56. Подключите более толстые красный и черный провода от 2-контактного амфенольного провода батарейного блока к плате реле.
Дважды проверьте правильность подключения! При неправильном подключении плата может быть закорочена!
Примечание: Синяя, красная и желтая изолента была добавлена на оба конца серых изолированных проводов, чтобы облегчить идентификацию проводов.
Шаг 23 Подключение платы реле

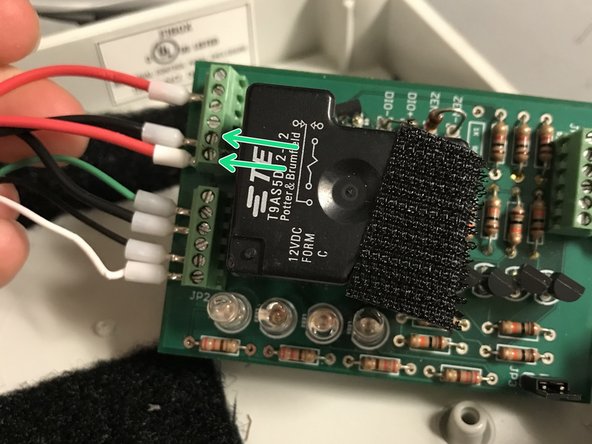

57. Подключите красный и черный провода от солнечного зарядного устройства Sunny Buddy к плате реле.
58. Так выглядит окончательная схема подключения платы реле.

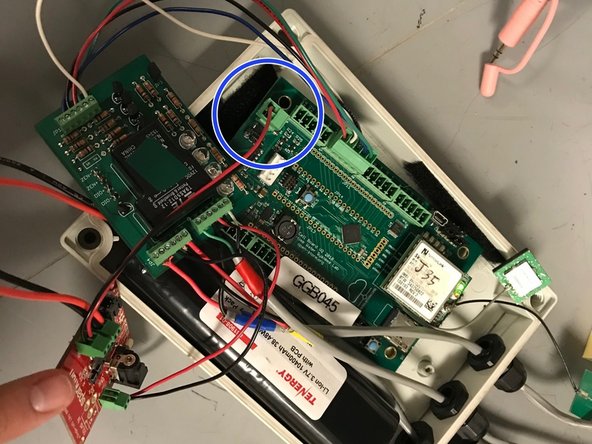

59. Подключите разъем платы реле в нужное место на плате Open-Storm.
Шаг 24 Подключение узловой батареи к платам
60. Подключите черный и красный провода от батареи к зарядному устройству Sunny Buddy.
Убедитесь, что черный провод подключен к (-), а красный — к (+)!
61. Подключите разъемный заголовок от солнечного зарядного устройства Sunny Buddy к плате Open-Storm.
Теперь узел полностью подключен!
Шаг 25 Финальные штрихи!
62. Поместите плату реле вверх ногами на велко в верхней части корпуса узла. Вытяните лишнюю слабину серых проводов наружу через втулки, чтобы освободить место в коробке.
63. Полностью закрутите крышку корпуса.
64. Вот так выглядит готовый узел автосамплера!
