Введение
Со временем часы на приборной панели вашего Toyota RAV4 1999 года выпуска могут выйти из строя. В этом руководстве вы узнаете, как отремонтировать цифровые часы на приборной панели без необходимости покупать новые часы.
Данное руководство предназначено именно для модели 1999 года, поскольку для более ранних моделей требуется демонтаж рулевой колонки и приборной панели. В этой модели вам нужно лишь открутить винты, удерживающие приборную панель на месте, чтобы получить доступ к часам, которые подключены к задней стороне приборной панели. Сам процесс не слишком сложен, если правильно следовать руководству, однако от вас требуется умение паять.
Шаг 1 Ремонт часов Toyota RAV4 1994-2000 гг.
С помощью крестообразной отвертки № 3 выкрутите винт диаметром 17,0 мм в верхней части облицовки панели приборов.
Снимите облицовку панели приборов, потянув ее вверх и наружу.
Шаг 2
С помощью отвертки Phillips #3 выверните два винта диаметром 20,0 мм, удерживающих приборную панель на месте.
Шаг 3

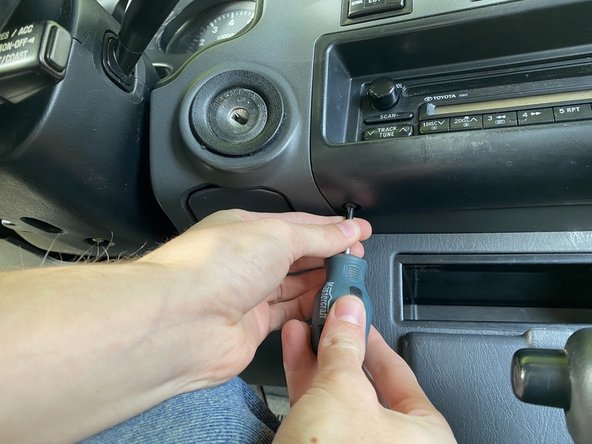

С помощью отвертки Philips № 3 выверните два винта диаметром 17,0 мм, расположенные под обшивкой радиоприемника.
Аккуратно потяните обшивку радиоприемника на себя.
Шаг 4
Поместите пальцы за три кнопки приборной панели, чтобы слегка отсоединить их.
Не дергайте и не тяните за кнопки при их извлечении или отсоединении, это может повредить проводные соединения.
Отсоедините кнопки приборной панели от разъемов.
Шаг 5
Снимите четыре ручки климат-контроля.
Шаг 6
Вытащите кнопку кондиционера.
Аккуратно снимите опорную пластину климат-контроля.
Шаг 7
Аккуратно потяните приборную панель наружу, чтобы получить доступ к задней стороне часов.
Не пытайтесь снять приборную панель полностью, так как вы можете повредить проводку, подключенную к охранной сигнализации.
Отсоедините разъем часов.
Шаг 8

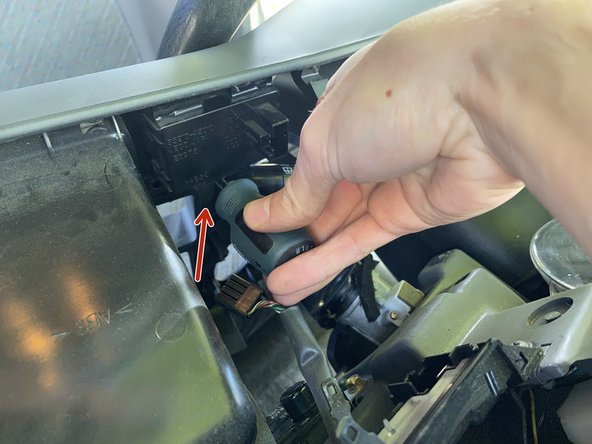

С помощью отвертки Philips № 3 выкрутите три винта диаметром 15,0 мм, которыми часы прикреплены к задней стороне приборной панели.
Снимите часы.
Шаг 9
С помощью пассатижей аккуратно подденьте выступы на боковых сторонах корпуса часов.
Снимите верхнюю часть корпуса часов.
Кнопки управления часами могут выпасть при открытии корпуса, не забудьте сохранить их для повторной сборки.
С помощью крестообразной отвертки № 0 открутите два винта диаметром 9 мм, которые крепят печатную плату.
Шаг 10
Как паять и отпаивать соединения
Припаяйте три соединения, чтобы отремонтировать часы.
