Введение
Treblab Xfit — отличные бюджетные наушники с прекрасным временем автономной работы и звуком. Однако, как и во всех устройствах с аккумулятором, в будущем потребуется его замена.
В этом руководстве описаны все основы того, как открыть и разобрать компоненты самого наушника. Однако в нем не рассматриваются шаги по пайке.
Важно отметить, что из-за размера самих наушников. Этот ремонт потребует от вас знаний в области мелкой электроники и инструментов.
Шаг 1 Снятие наконечника
Начнем с самого простого: выньте наушники и снимите силиконовый наконечник, потянув чашечку наружу.
Шаг 2 Где открыть?
Определите реальный зазор.
Настоящий зазор отмечен красным цветом на этом изображении.
Синяя линия — это просто линия пресс-формы. Не пытайтесь открыть заушник по этой линии.
Теперь, когда мы определили реальный зазор между двумя частями наушника. Используйте инструмент Jimmy в отмеченном квадрате.

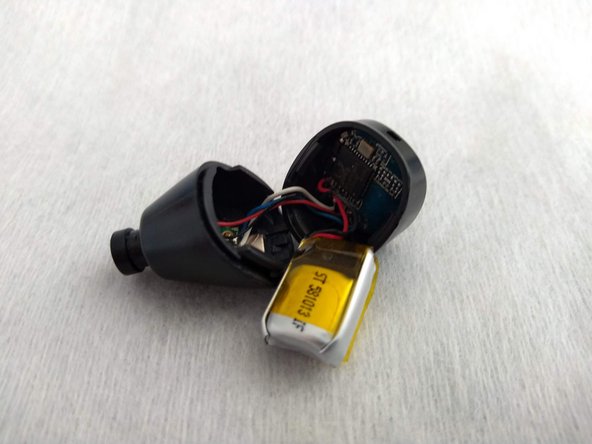

Шаг 3 Открытие ушной раковины
Сильно надавите на область, отмеченную квадратом.
Это приведет к открытию наушника
Сдвиньте батарею с места

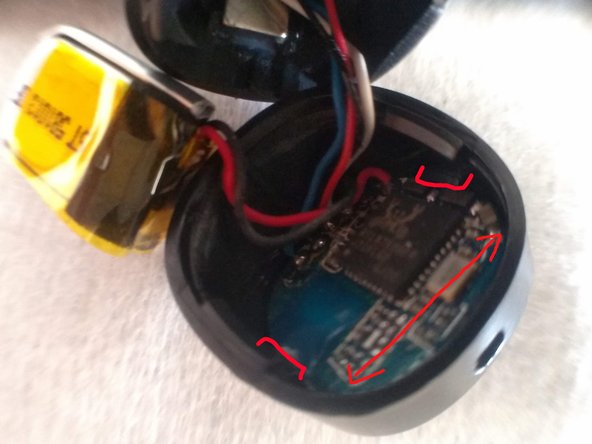

Шаг 4 Вытаскивание печатной платы
Для ремонта, например, замены батареи, достаточно снять печатную плату с верхнего компонента.
Эта печатная плата держится на двух пластиковых защелках. Они отмечены красным цветом.
На втором изображении вы можете увидеть, как выглядит верхний корпус после снятия печатной платы
Чтобы снять печатную плату, нужно пальцами надавить на корпус изнутри наружу. И еще один палец, чтобы надавить сверху.
Сначала печатная плата выйдет с одной стороны. Поместите алебарду Spudger на поднятую сторону, чтобы удержать ее там.
Затем наконечником Spudger вытолкните остальное.
Шаг 5 Извлечение аудиодрайвера
После того как печатная плата извлечена, если вам нужно заменить драйвер:
Снимите пылезащитную крышку с помощью пинцета.
Определите отверстия в драйвере. Их будет четыре.
Поместите острый конец пинцета в область без отверстий и сильно надавите, пока драйвер не выйдет.
Шаг 6 Извлечение портов для зарядки
Чтобы извлечь порты для зарядки, просто сильно надавите на места для зарядки.
После этого все компоненты будут извлечены! Поздравляем, вы завершили разборку.
Единственное, что осталось в корпусе, — это магнит, используемый для легкого засовывания в корпус
Шаг 7 Разметка печатной платы
Это схема расположения точек пайки. Слева расположены: + аккумулятор, — аккумулятор, + зарядка, + аудио, — аудио, — зарядка.
Если вы хотите заменить аккумулятор. Это устройство использует 581013 lipo, который можно найти в нескольких китайских интернет-магазинах по цене около 5usd.
Шаг 8 Установка печатной платы на место
Вы должны выровнять светодиод с отверстием в верхней части. Для этого есть небольшая нейлоновая деталь.
Затем вставьте его обратно в обратном порядке по сравнению с тем, как вы его вынимали. Сначала откройте корпус с одной стороны пальцами и вставьте печатную плату.
Шаг 9 Вставляем остальное обратно
После установки печатной платы обратно, вставьте аудиодрайвер, выровняв его пальцами и надавив плоским концом палочки.
Важно отметить, что магнит для зарядки делает это сложным, но вы разберетесь с этим.
Чтобы вставить порт для зарядки. Просто вставьте его пальцами и сделайте два нажатия шпателем.

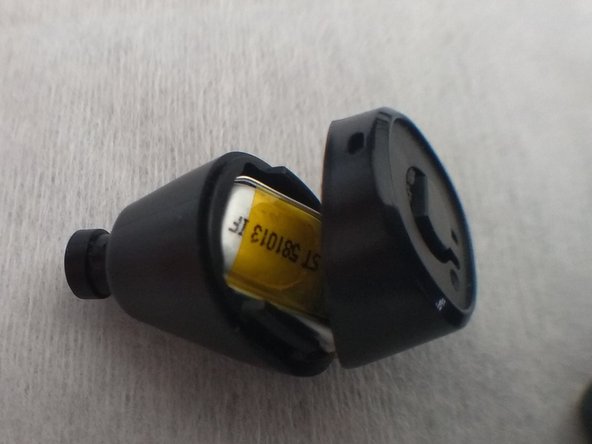

Шаг 10 Завершающий!
Снова вставьте аккумулятор внутрь
Чтобы закрыть его, положите его вверх дном на твердую поверхность и сильно надавите.
