Введение
В этом разделе мы покажем процесс разборки тестера непрерывности. Тестер непрерывности — это небольшое электронное устройство, которое можно использовать для проверки цепи на разомкнутое или замкнутое состояние. Прибор работает, если подключить положительный и отрицательный провода к цепи и нажать маленькую черную кнопку. Если загорается красная лампочка, значит, цепь замкнута. Если нет, то цепь разомкнута.
Это устройство было изготовлено на курсе производственного инжиниринга в Калифорнийском политехническом университете. Все резисторы, переключатель, светодиод и микросхема IC были припаяны к печатной плате вручную.
Шаг 1 Соберите инструменты и устройство
Здесь не нужно много инструментов! Просто возьмите свою любимую крестовую отвертку.
Лучше всего для этих маленьких винтов подходит PH1.
Шаг 2 Проверьте работоспособность
Подключите положительный и отрицательный провода друг к другу.
Нажмите на маленькую черную кнопку.
Загорается ли красный индикатор?
Если да, то батарея в хорошем состоянии!
Если нет, пора купить новую 9V!
Шаг 3 Открутите боковой винт
Начните с любой стороны устройства и открутите винт с крестообразной головкой.
Выньте винт и отложите его в безопасное место.
Эти крошечные винты легко потерять, поэтому возьмите рамекин или небольшую миску, чтобы следить за ними!
Шаг 4 Открутите винт с другой стороны
Переверните устройство на противоположную сторону и повторите процедуру извлечения винтов из листового металла.
Шаг 5 Разделите устройство
Разделите верхнюю и нижнюю половинки, чтобы открыть внутренности устройства.
Шаг 6 Извлечение аккумулятора
Отсоедините разъем на верхней части аккумулятора.
Отложите батарею в сторону
Шаг 7 Открутите первый верхний винт
Используя ту же отвертку, открутите один из верхних винтов, крепящих печатную плату.
Придерживайте гайку с обратной стороны другим пальцем, чтобы она не прокручивалась.

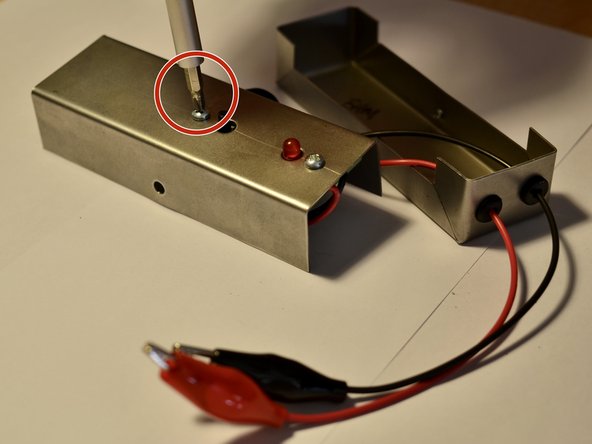

Шаг 8 Открутите второй верхний винт
Используя тот же процесс, что и в шаге 7, открутите другой верхний винт.
Не забывайте придерживать гайку с обратной стороны винта!

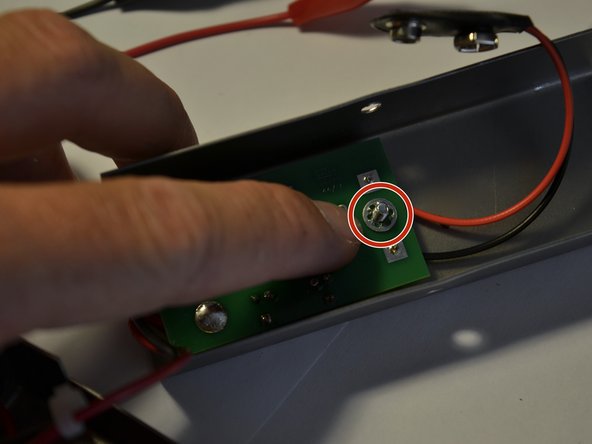

Шаг 9 Снимите звездообразные шайбы
Сняв гайки с винтов, снимите две звездообразные шайбы и положите их в миску с деталями.
Шаг 10 Извлеките печатную плату
Сняв гайки и шайбы, извлеките печатную плату из верхнего корпуса.
Шаг 11 Осмотрите печатную плату
Это резистор. На этой плате их 5 штук!
Здесь мы видим светодиод.
Это микросхема ИС Texas Instruments. Она является мозгом работы.
В этом устройстве использован компаратор напряжения LM311M фирмы ON Semiconductor (ранее Fairchild Semiconductor).
Это выключатель Panasonic.
Это маленький диод.
Шаг 12 Удалите первую нейлоновую прокладку
Эти маленькие прокладки не дают печатной плате разбиться о верхний корпус.
Используя лучший инструмент (ваши пальцы), снимите первую проставку с винта.

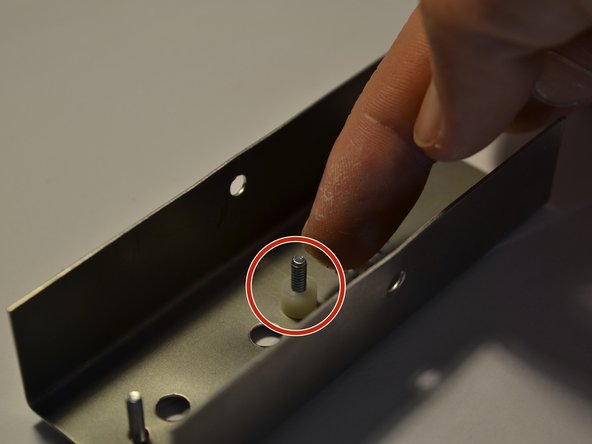

Шаг 13 Снимите вторую проставку
Снимите вторую проставку с винта.
Шаг 14 Извлеките винт из верхней части корпуса
Выньте первый винт из верхней части корпуса.
Шаг 15 Выньте последний винт из верхней оболочки
Выньте последний винт из верхней оболочки.
Шаг 16 Готово!
Сядьте поудобнее и полюбуйтесь на свою тяжелую работу.
Разложите детали так, чтобы получилась красивая фотография для вашего портфолио!
