Введение
Разборка Tascam DR-40, выпущенного в 2012 году.
Примечание: Не обращайте внимания на водяные знаки на изображениях. Я забыл отключить его при экспорте фотографий из Lightroom.
Шаг 1 Подготовка
Убедитесь, что у вас чистая, свободная от статического электричества рабочая среда. Некоторые детали в Tascam DR-40 чувствительны и могут быть легко повреждены.
Если у вас нет статического разрядника, периодически прикасайтесь к металлическому предмету, чтобы снять статическое электричество, желательно к заземленному предмету. Скорее всего, подойдет металлический корпус ПК.

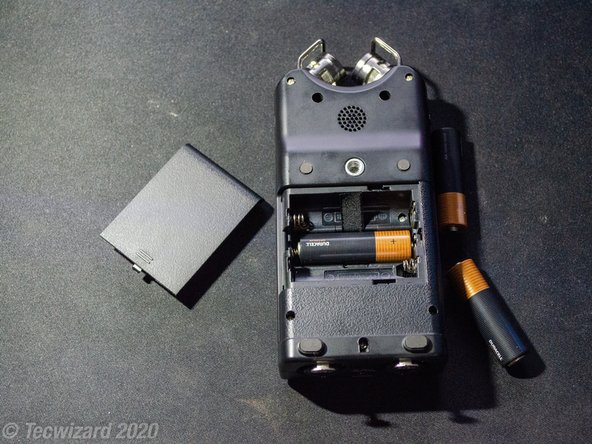

Шаг 2 Извлеките SD-карту и батарейки
Откройте резиновую крышку на правой стороне устройства и надавите на SD-карту до щелчка, после чего она выскочит, и вы сможете ее извлечь.
SD-карта не позволит заднему корпусу подняться, если ее оставить в устройстве.
Откройте заднюю крышку и извлеките из устройства аккумуляторы.
Используйте ремешок, чтобы извлечь последнюю батарею в середине.
Шаг 3 Идентификация винтов
Всего имеется 10 винтов Phillips, которые скрепляют обе половины корпуса.
Два винта рядом с задним динамиком и один внутри корпуса аккумулятора отличаются по размеру/длине от остальных винтов корпуса.
Шаг 4. Извлечение винтов
Используйте крестовую отвертку №1, чтобы извлечь винты из корпуса. Имейте в виду, что 3 винта имеют разную длину, как упоминалось в предыдущем шаге.
Для снятия задней части корпуса откручивать передние два винта не обязательно. Передние два винта только крепят микрофон к передней части корпуса.
Серебристый винт в корпусе аккумулятора длиннее других серебристых винтов. Убедитесь, что он расположен соответствующим образом.
Шаг 5 Организация — ключевой момент
У вас должно остаться 8 винтов. Обратите внимание на два нижних винта, которые выходят из отверстий возле динамика.
Теперь обратите внимание на серебристый винт над левым нижним черным винтом, который идет из корпуса батареи.
Этот винт длиннее, чем остальные 5 серебристых винтов, поэтому расположите их соответствующим образом.
Прежде чем продолжить, убедитесь, что резиновая пылезащитная крышка для SD-карты открыта (как показано на рисунке), чтобы она не мешала открывать задний корпус.
Шаг 6 Открытие заднего корпуса
Аккуратно потяните за задний корпус, чтобы отделить его.
Два контакта аккумулятора отделятся от корпуса, когда вы потянете за них, как показано на видео.
Не применяйте силу для снятия корпуса. Вы можете легко оторвать два припаянных контакта батареи от основной платы, находящейся под ним, и повредить ее.
Шаг 7 Открытие заднего корпуса
С помощью плоской отвертки аккуратно подденьте отрицательный контакт батареи, чтобы отделить его от корпуса, если он присосался к пластиковому наконечнику.
Освободив корпус, аккуратно поднимите его вверх, пока два контакта аккумулятора не освободятся от заднего корпуса.
Будьте осторожны при снятии заднего корпуса, так как там находятся два припаянных провода, соединяющих динамик со звуковой платой. (См. фотографии)
Шаг 8 Открытие задней крышки
Откройте заднюю крышку, как книгу, как показано на видео.
Будьте осторожны с двумя проводами, соединяющими задний динамик со звуковой платой. Они маленькие и могут быть легко повреждены.
Шаг 9 Снятие динамика
С помощью плоской отвертки аккуратно подденьте задний динамик. Динамик приклеен на место с помощью двустороннего скотча, поэтому не торопитесь.
После снятия динамика задний корпус можно отложить в сторону.
Будьте осторожны, чтобы не повредить динамик или провода при его извлечении.

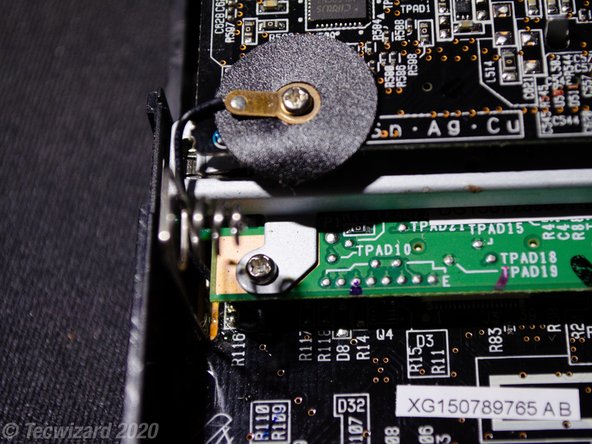

Шаг 10 Идентификация винтов (снова)
На трех различных печатных платах расположены 7 винтов. Сверху находятся три винта, крепящие звуковую плату к логической плате, а винт слева держит кабель заземления, который припаян к основной плате.
На логической плате есть один винт, который крепит ее к переднему корпусу.
Наконец, в нижней части находятся 4 винта, крепящие XLR-разъемы и основную плату к переднему корпусу.
Все эти винты имеют одинаковую длину и резьбу.
Шаг 11 Снятие логической и звуковой плат
Выкрутите винт, крепящий логическую плату к переднему корпусу, а затем винт, соединяющий кабель заземления со звуковой платой.
После удаления винтов единственное, что удерживает обе платы на месте, — это белый разъем в нижней части логической платы.
Аккуратно подденьте логическую плату, чтобы отсоединить ее от основной платы.
Когда обе платы будут свободны, откиньте микрофонный блок, чтобы получить доступ к двум дополнительным винтам.
Будьте осторожны с 6 припаянными проводами, соединяющими микрофоны с звуковой платой.

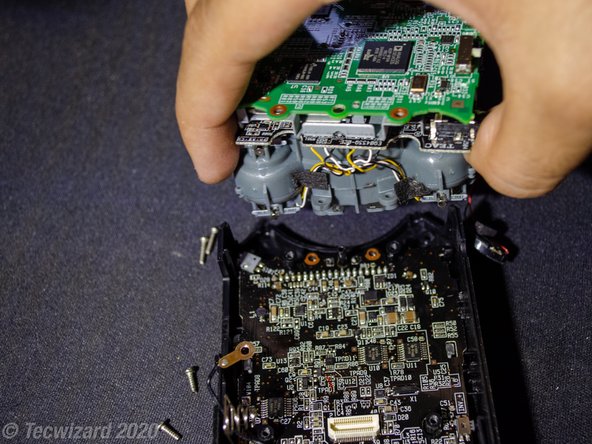

Шаг 12 Снятие микрофонного блока
С помощью крестообразной отвертки № 0 открутите два винта, крепящих микрофонный узел к передней панели.
Когда два винта будут удалены, осторожно приподнимите сборку. Она должна выйти как единое целое с прикрепленными логической и звуковой платами.
Если вы этого еще не сделали, сначала открутите два передних винта, так как эти два винта также крепят микрофонный узел к передней части корпуса.
Шаг 13 Снятие блока разъема XLR
Выкрутите 2 винта, крепящие блок XLR к переднему корпусу. (Здесь я также открутил два винта, крепящие основную плату. Этого делать не обязательно.)
С помощью плоской отвертки отсоедините передний корпус от блока разъемов XLR. Здесь не нужно прилагать больших усилий.
Аккуратно приподнимите сборку, пока контакты не выйдут из разъема на основной плате. После извлечения сборку можно отложить в сторону.
Шаг 14 Снятие основной платы (подготовка)
Чтобы извлечь главную плату из корпуса, необходимо снять ползунок EXT IN, так как он мешает и удерживает плату.
Аккуратно нажмите на выступы плоской отверткой, чтобы вынуть ползунок из корпуса.
Выступы на пластиковом слайдере хрупкие и могут легко сломаться. Будьте особенно осторожны при извлечении слайдера.
Шаг 15 Извлечение основной платы
После извлечения слайдера аккуратно поднимите верхнюю часть платы и потяните, чтобы отсоединить разъем Remote Jack от нижней части корпуса.
Плата должна легко выйти и после извлечения может быть отложена в сторону.
Шаг 16 Извлечение кнопок
Кнопки можно снять как единое целое, просто вытолкнув их из передней части корпуса.
Кнопки MODE, QUICK, PB CONT и MIXER удерживаются на месте пластиковыми штифтами, и их можно снять, просто поддев плоской отверткой.
Шаг 17 Разделение логической и звуковой плат
Разделить две платы очень просто. Сначала открутите два оставшихся винта, удерживающих их вместе.
Затем аккуратно приподнимите плату, пока не отсоединится черный разъем. После отсоединения логическая плата отсоединится от звуковой платы.
Металлический экран на логической плате ничем не удерживается и может быть просто снят с нее.
Будьте осторожны с проводами, соединяющими микрофонный блок со звуковой платой, так как они могут легко переломиться.
Шаг 18 Разборка микрофонного блока
Разобрать микрофонный узел очень просто. Открутите и снимите 4 кронштейна, удерживающие защитные кожухи микрофона.
Снимите кожухи, приподняв их и раздвинув с обеих сторон. При этом откроются два винта, удерживающие два пластиковых корпуса вместе.
Выкрутите два винта и аккуратно разделите две половинки корпуса.
Провода могут быть прикреплены к корпусу с помощью вспененной ленты. Просто приподнимите ленту, чтобы отклеить ее от корпуса.
Дальнейшая разборка невозможна без распайки 6 проводов, соединяющих два микрофона со звуковой платой, так как провода проложены через отверстия в пластиковом корпусе.
Будьте осторожны с 6 проводами, соединяющими микрофоны со звуковой платой, так как они хрупкие.
Шаг 19 Готово
Поздравляем, вы успешно разобрали полевой рекордер Tascam DR-40.
В целом детали довольно доступны, и их замена кажется достаточно простой.
Однако для более сложного ремонта, например, ремонта экрана или замены динамиков/микрофонов, потребуются более сложные инструменты, например, хороший паяльник, которым легко добраться до маленьких площадок на печатных платах.
Чтобы собрать Tascam DR-40, выполните разборку в обратном порядке, а затем перейдите к шагу 20.
Перед сборкой не забудьте стереть все отпечатки пальцев, которые вы могли оставить на ЖК-дисплее или внутренней стороне пластикового защитного кожуха дисплея.
Шаг 20 После сборки
После сборки Tascam DR-40 не забудьте установить на место батарейки и SD-карту. Затем протестируйте устройство и все его функции, чтобы убедиться в его полной работоспособности.
