Введение
В этом руководстве вы узнаете, как безопасно снять внешний корпус и основные внутренние компоненты Nintendo Wii для изучения или замены.
ПРИМЕЧАНИЕ: Вам может понадобиться удлинитель отвертки, особенно если вы используете отвертку со сменными головками. Мы использовали наш удлинитель во время шага 4.
Шаг 1 Разборка Nintendo Wii 2011
С помощью отвертки Phillips #0 открутите единственный винт в нижней части устройства.
Вытащите слот с батареей (изображен на третьей фотографии). Оставьте батарею и слот, организованный сбоку с помощью удаленного винта.
Шаг 2

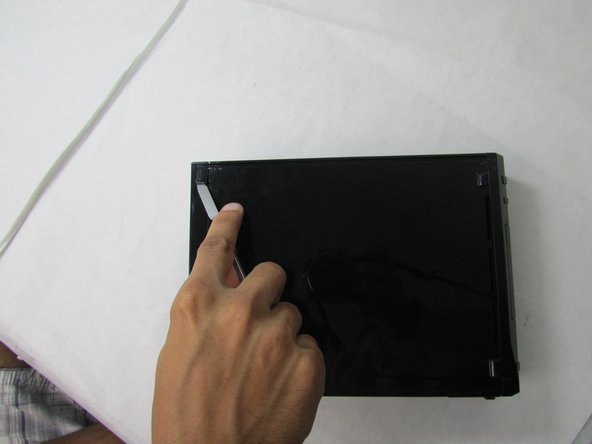

С помощью пинцета снимите три черные квадратные наклейки на верхней части консоли, поддев их и аккуратно потянув вверх, чтобы обнажить три винта.
Шаг 3
С помощью отвертки Phillips #0 выкрутите все три винта диаметром 4,1 мм под резиновыми ножками.
Оставьте винты в отверстиях и снимите пластину.
Шаг 4
Выкрутите два винта 5,9 мм с помощью отвертки Phillips #0.
Выкрутите два винта диаметром 8,3 мм с помощью трехгранной отвертки Y1.
Шаг 5

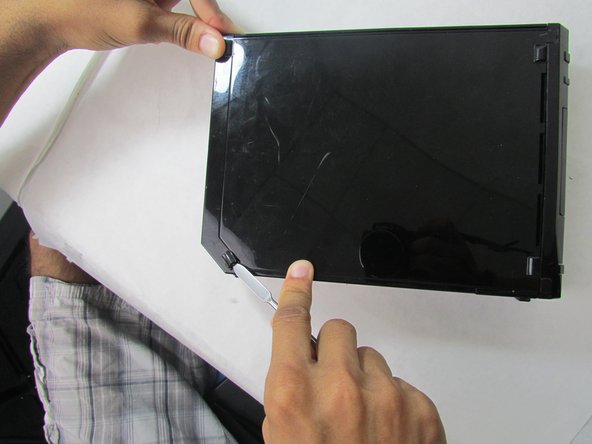

Снимите две наклейки в форме полуцилиндра с задней левой стороны Wii с помощью пинцета.
С помощью пинцета удалите две наклейки прямоугольного размера, расположенные ближе всего к передней части Wii. Остальные две наклейки в виде полуцилиндров проигнорируйте.
Шаг 6

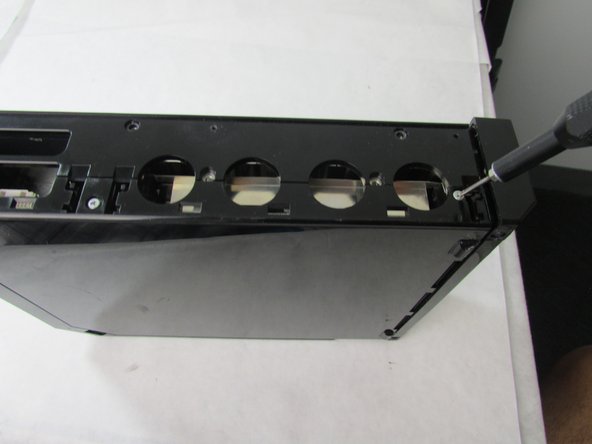

С помощью трехгранной отвертки Y1 открутите все четыре винта Y на левой стороне консоли.
Два винта Y диаметром 8,3 мм, расположенные ближе всего к задним портам, потребуют удлинения отвертки для контакта с винтами.
Шаг 7
В нижней части консоли с помощью инструмента Spudger удалите одну квадратную резиновую накладку.
Затем с помощью пинцета снимите три плоские квадратные наклейки, закрывающие винты.
Шаг 8
С помощью отвертки Phillips #0 открутите три винта.
Используйте трехгранную отвертку Y1, чтобы выкрутить два винта.
Шаг 9
Осторожно снимите переднюю крышку (ту, что с отверстием для дисковода). Вы увидите красный и черный провода.
Шаг 10
Одновременно зажмите красный и черный провод и потяните перпендикулярно порту. Провод выйдет из порта.
Убедитесь, что вы зажимаете оба провода, когда тянете, чтобы не повредить их.
Шаг 11

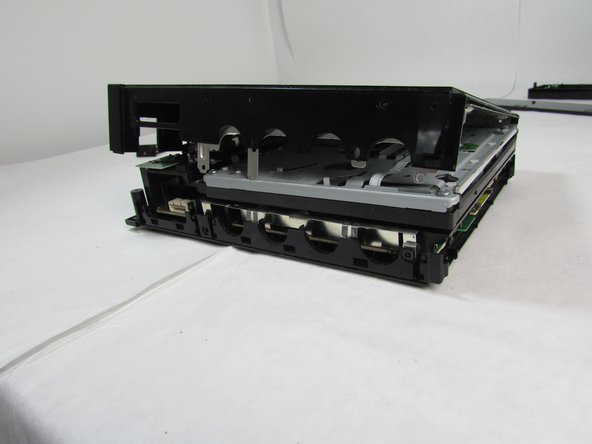

Сняв переднюю крышку, равномерно потяните за каждый угол, чтобы отделить левую и правую части корпуса.
Этот шаг будет проще всего выполнить, если вы не будете сразу полностью снимать правую боковую крышку, а немного потянете за каждый угол и повторите это столько раз, сколько потребуется, чтобы не погнуть и не повредить внутреннюю металлическую раму.
Шаг 12
Отверткой Phillips #0 выкрутите четыре винта диаметром 9 мм.
Они отличаются от всех остальных винтов тем, что на головке винта имеется встроенная шайба.
Шаг 13

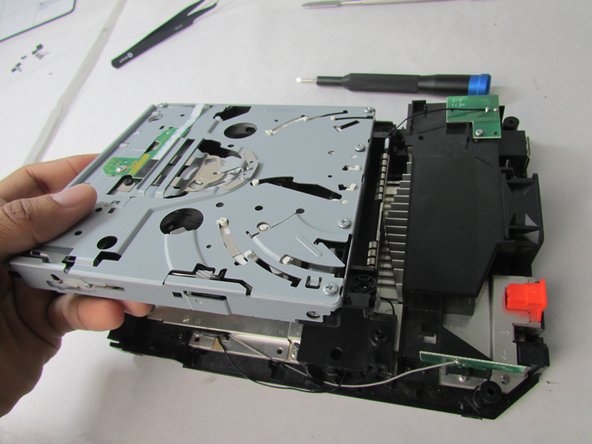

Для широкого плоского провода, расположенного слева от другого провода, подденьте фиксатор, удерживающий провод, а затем осторожно вытащите его параллельно дисководу.
Для нескольких проводов справа от широкого провода просто потяните параллельно дисководу, чтобы снять его.
Шаг 14
Выкрутите три 10-миллиметровых винта с помощью отвертки Phillips #0.
Приподнимите пластиковую часть и снимите ее с устройства.
Шаг 15
Выкрутите восемь 7-миллиметровых винтов с помощью отвертки Phillips #0.
Шаг 16
Отверткой Phillips #0 выкрутите четыре черных винта диаметром 10 мм, прикрепленных к черным пластиковым рамкам.
Шаг 17
Очень осторожно снимите черные пластиковые крышки.
Будьте осторожны на этом этапе, так как под ними остаются провода, прикрепленные к другим компонентам.
Шаг 18

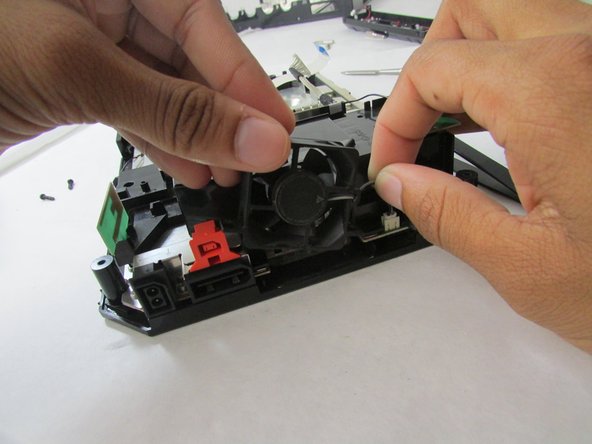

Открутив все серебристые и 10-миллиметровые черные винты, прикрепленные к раме консоли, снимите вентилятор, одновременно пережав серый и черный провода. Отсоедините провода от порта.
Если их не отсоединить одновременно, повышается риск разрыва проводов или нарушения правильного соединения с портом.
Шаг 19
Осторожно снимите металлическую пластину, закрывающую материнскую плату.
Провода следует аккуратно просунуть через отверстие в металлическом корпусе, поскольку они все еще прикреплены к компонентам под ним.
Шаг 20
С помощью отвертки Phillips #0 открутите четыре винта Phillips диаметром 11,3 мм, крепящих радиатор к корпусу и материнской плате.
Снимите радиатор и аккуратно положите его на сухую поверхность.
Шаг 21
После снятия радиатора осторожно потяните материнскую плату с левой стороны корпуса консоли и извлеките ее из устройства.
