Введение
В этом руководстве мы покажем, как полностью разобрать LG Optimus L9 P769.
Шаг 1 Разборка LG Optimus L9 P769
Вот что представляет собой L9 P769 от LG с точки зрения аппаратного обеспечения:
Двухъядерный процессор 1,0 ГГц
4,5-дюймовый IPS ЖК-дисплей с разрешением 540 x 960 пикселей
4 ГБ встроенной памяти
Основная камера 5 МП и фронтальная камера VGA
Wi-Fi 802.11 a/b/g/n, двухдиапазонный, Wi-Fi Direct, точка доступа, DLNA
Шаг 2
Выключите устройство и аккуратно поднимите крышку аккумуляторного отсека, чтобы получить доступ к батарее
Шаг 3
Поднимите и извлеките аккумулятор из выемки на краю аккумуляторного отсека
Шаг 4
Выкрутите все 10 4,5-миллиметровых винтов, крепящих заднюю рамку к корпусу телефона, используя головку PH000
Шаг 5
Используя небольшой инструмент для поддевания, осторожно снимите заднюю рамку, поддевая ее по бокам устройства.
Будьте осторожны при поддевании и снятии задней рамки, так как слишком большое усилие может привести к ее повреждению.
Шаг 6
Осторожно снимите вибромодуль и модуль динамика, используя выколотку.
Шаг 7
Отсоедините оба разъема антенны, потянув за них пинцетом.
Шаг 8
Извлеките кэш Micro-USB, открутив оба винта диаметром 2,9 мм с помощью головки PH000
Шаг 9
Выкрутите винт 1,8 мм, чтобы освободить модуль Micro-USB для извлечения с помощью головки PH000
Шаг 10
Выкрутите винт в верхней части телефона, чтобы освободить динамик, с помощью отвертки PH000
Шаг 11

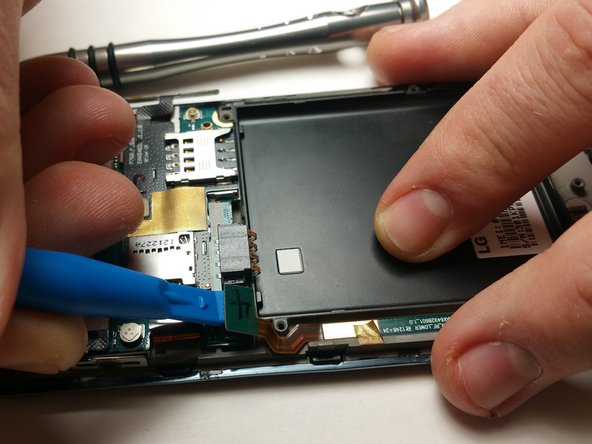

Используйте небольшой инструмент для поддевания, чтобы освободить все соединения материнской платы.
Шаг 12
Извлеките камеру на задней панели, используя небольшой инструмент для поддевания
Шаг 13
Аккуратно подденьте материнскую плату с помощью маленькой выколотки, чтобы извлечь ее и отложить в сторону
Шаг 14
С помощью шила или небольшого выколоточного инструмента аккуратно подденьте защелки, соединяющие дигитайзер с корпусом.
Не открывайте защелки, крепящие дигитайзер к корпусу, с усилием, так как их легко повредить.
Шаг 15
Осторожно извлеките дигитайзер из корпуса, выдвинув подключенный ленточный кабель
Шаг 16
С помощью небольшого подковыривающего инструмента отсоедините схему экрана от корпуса
Шаг 17
Извлеките оставшуюся схему с помощью небольшого подковыривающего инструмента или маленькой плоской отвертки
Осторожно выдвиньте схему, чтобы снять дисплей телефона
Шаг 18
С помощью пинцета отсоедините 3,5-мм разъем для наушников от телефона
Шаг 19
С помощью небольшого выколотки отсоедините схему Micro-USB от корпуса телефона
Шаг 20
Полная разборка и рекомендуемые инструменты для этой процедуры
