Шаг 1 Снятие резиновых ножек
Резиновые прокладки и ножки снимаются руками и игольчатыми щипцами.
Большие накладки держатся на клею, а маленькие крепятся с помощью системы защелок.
Шаг 2 Снятие верхнего корпуса (синий)
С помощью отвертки с плоской головкой отсоедините защелки, расположенные вдоль шва корпуса.
Защелки сломаются во время разборки.
Снимите синюю верхнюю часть с соединенными серыми боковыми панелями, чтобы открыть внутренние компоненты.
Здесь пять частей: внутренний корпус, верхняя и нижняя части, а также каждая сторона.

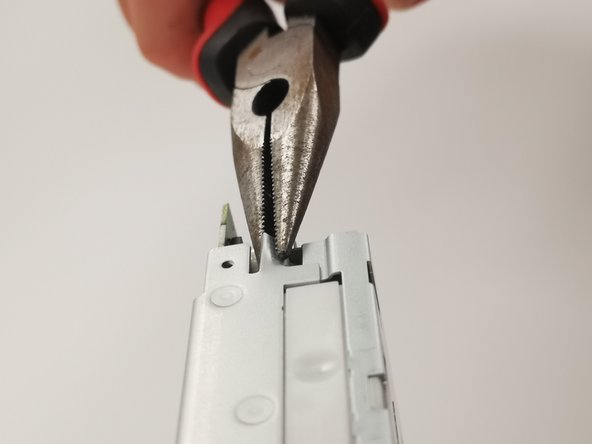

Шаг 3 Снятие верхней металлической крышки с внутренних компонентов
Поверните два выступа возле портов разъемов, чтобы отсоединить их.
Для этого аккуратно используйте плоскогубцы.
Шаг 4 Поднимите металлические выступы
Поднимите четыре язычка, расположенные на верхней панели, а затем снимите панель с корпуса. При этом должна открыться печатная плата и другие механические компоненты.
Используйте тонкую плоскую отвертку или игольчатые плоскогубцы, чтобы пролезть в небольшое отверстие.
Шаг 5. Отсоедините кабель последовательного соединения от печатной платы
С помощью плоскогубцев вытащите этот коричневый кабель из печатной платы.
Шаг 6 Извлечение устройства чтения дисков
Снимите небольшую пружину с передней части устройства чтения дисков, затем сдвиньте устройство назад до щелчка.
После этого поднимите черный компонент прямо вверх и выньте из металлического шасси.
Шаг 7. Отсоедините два белых соединительных провода от печатной платы
С осторожным нажимом отсоедините оба провода от печатной платы.
Шаг 8 Снимите печатную плату с нижней металлической панели
Используя драйвер T6 Torx, выкрутите два винта из печатной платы.
Шаг 9 Снятие синей крышки с блока считывания дисков
Снимите пластиковую пленку с синей крышки.
Выкрутите 4 винта, удерживающих ее, с помощью ранее использованного драйвера T6.

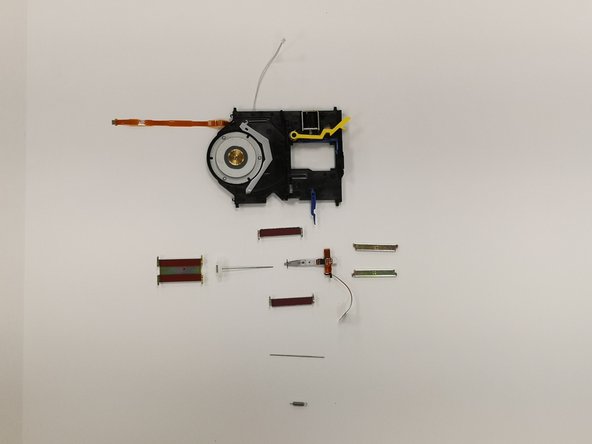

Шаг 10 Снятие головки считывающего устройства
Снимите пластиковую пленку с нижней части устройства чтения дисков, а затем извлеките металлический магнитный блок.
Его можно разобрать вручную.
Шаг 11 Извлечение мелких компонентов
Осторожно отсоедините пружины и выступы на небольших желтых, синих и белых компонентах.

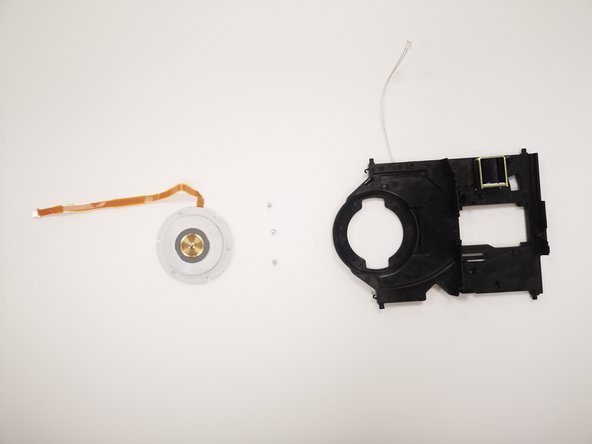

Шаг 12 Снятие двигателя шпинделя NIDEC
Используя драйвер T6, выкрутите три винта вокруг устройства чтения zip-дисков.
Шаг 13 Завершение работы
После отсоединения всех компонентов у вас должны получиться вот такие детали.
Примечание: На этом изображении разобран привод звуковой катушки (VCA). После снятия крышки VCA развалится на части, если его не держать вместе.
