Шаг 1 Отсоедините аккумулятор
Извлеките батарею, найдя отсек для батареи под дроном. Сдвиньте защелку назад и откиньте ее.
Отсоедините клемму аккумулятора, как показано синим цветом.
Шаг 2 Извлеките аккумулятор
Извлеките аккумулятор, выдвинув его.
Шаг 3 Открутите винты крепления лопастей
Открутите все четыре винта лезвия с помощью маленькой крестообразной отвертки и снимите лезвие.
Не забывайте аккуратно хранить все винты и компоненты. См. вторую фотографию
Шаг 4 Снимите посадочные ножки

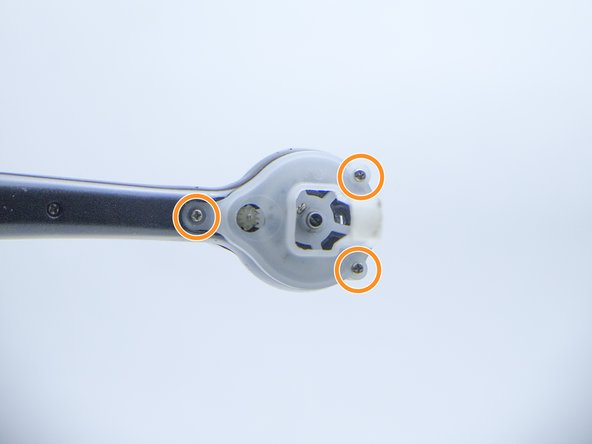

Снимите ножки, выкрутив 3 винта, как показано на первом рисунке.
Снимите ножки и винты и аккуратно уберите на хранение.
Шаг 5 Снятие шестеренок

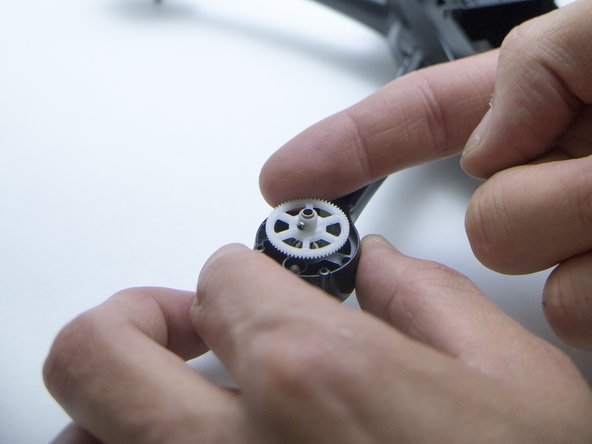

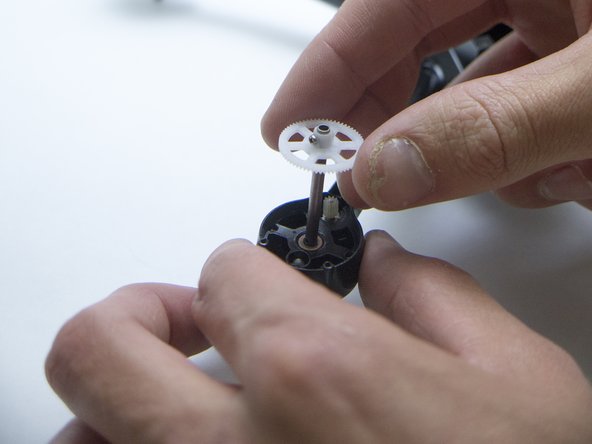

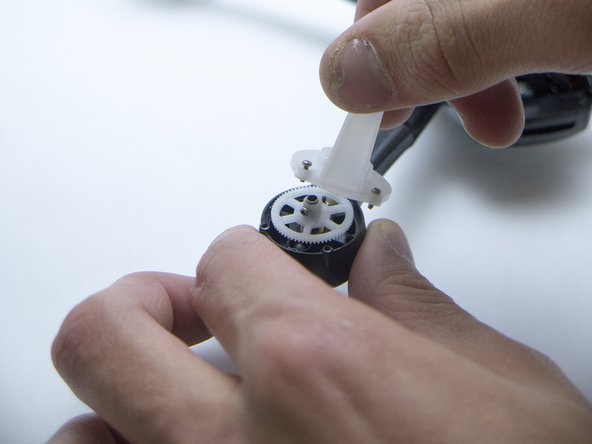

Просто поднимите шестеренку и ее ось.

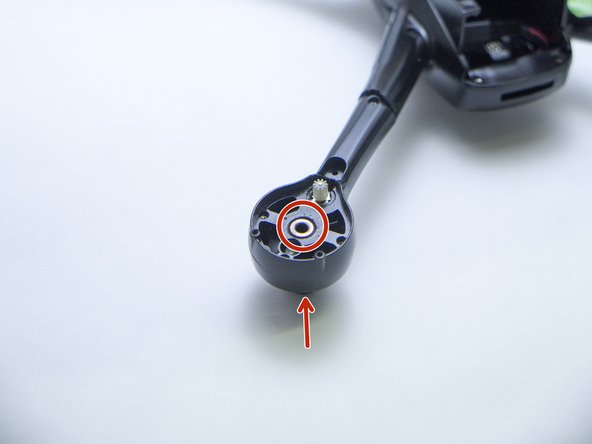

Обратите внимание, что при снятии могут выпасть маленькие подшипники (красные). На каждой оси имеется два подшипника: один сверху (красная стрелка) и один снизу.
Шаг 6 Резюме и советы

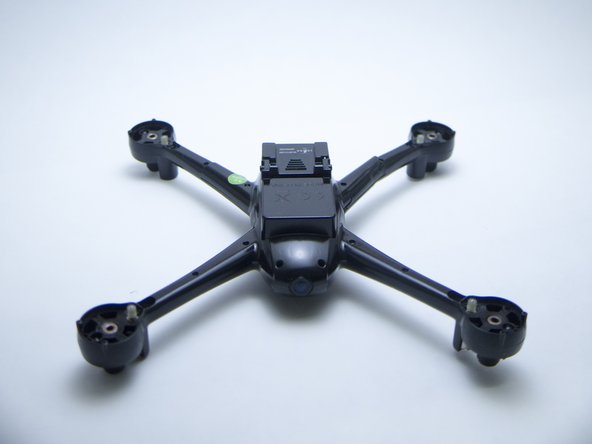

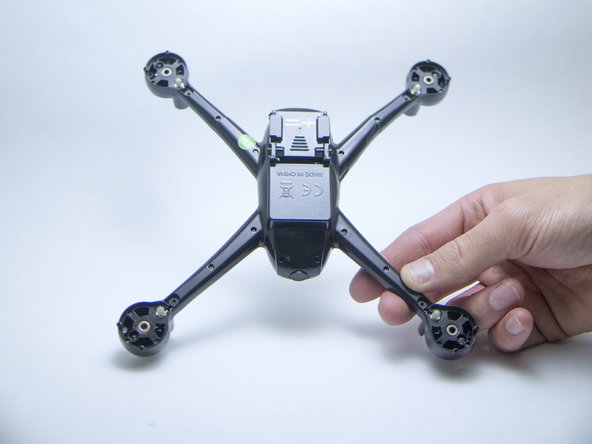

После снятия лопастей, ножек и шестеренок дрон должен выглядеть так.

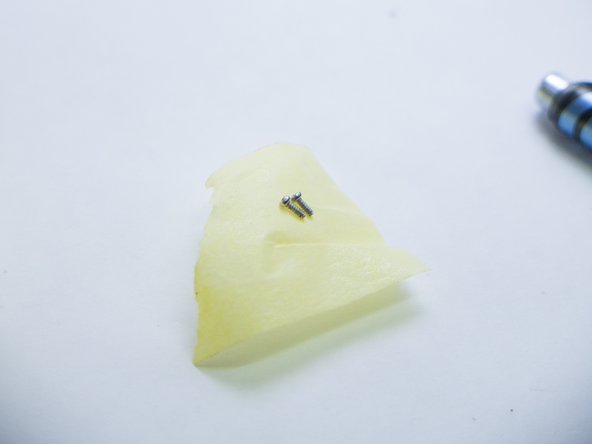

Совет: при хранении винтов вы можете заклеить их малярным скотчем и пометить ручкой, чтобы не забыть, какие винты куда входят.
Шаг 7 Отделите корпус
Открутите оба винта на всех четырех руках, используя маленькую отвертку Philips.
Далее. Открутите три винта на конце каждого рычага, используя маленькую отвертку Philips.
Не забудьте упорядочить винты.
Шаг 8 Отсоедините антенну

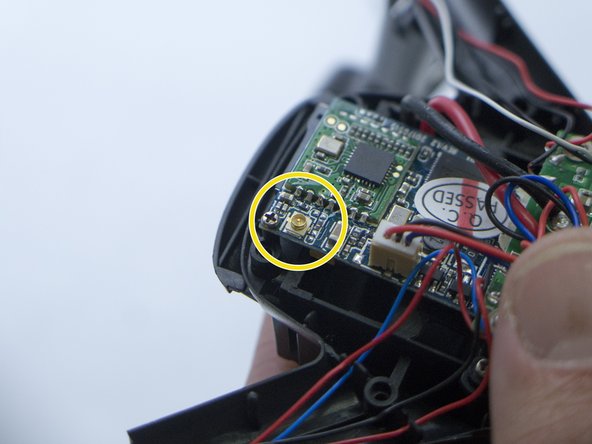

Отделив верхнюю и нижнюю половину дрона, найдите антенну, как показано на втором рисунке.

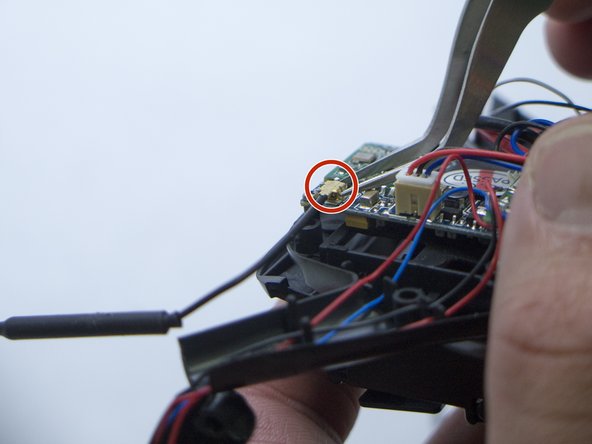

Осторожно используйте пинцет и поднимите антенну, зажав пинцет под ней. (См. рисунок)
После извлечения антенны она должна выглядеть так (третья картинка)
На этом этапе вы можете получить доступ к большей части дрона, и дальнейшая разборка не требуется.
Шаг 9 Отсоедините печатную плату WIFI

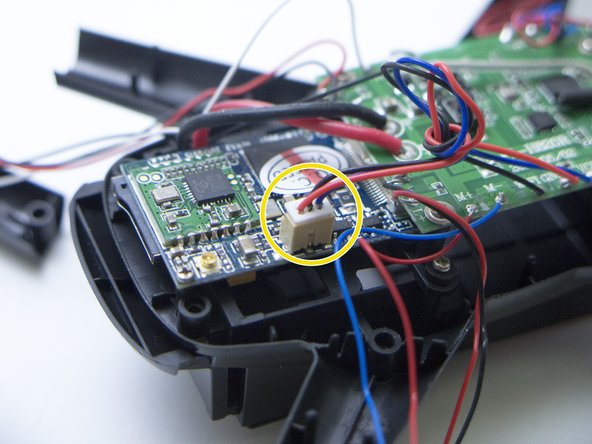

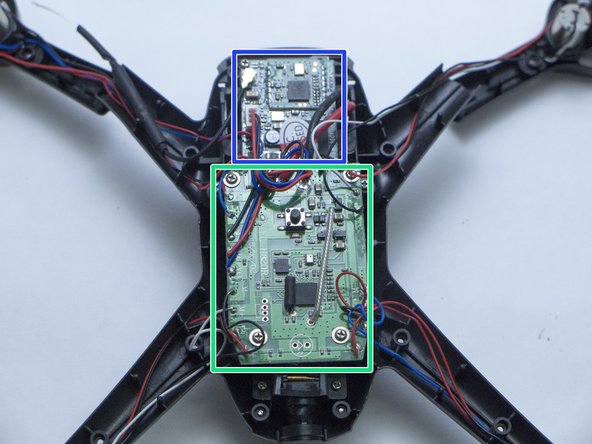

Отсоедините печатную плату WIFI (синюю) от основной печатной платы (зеленой), отсоединив ленточный кабель.
Используйте пинцет и возьмитесь за белый пластиковый конец кабеля. Медленно потяните и отсоедините два порта друг от друга.
Шаг 10 Снимите основную печатную плату
Чтобы получить доступ к блоку камеры, необходимо отсоединить основную печатную плату.

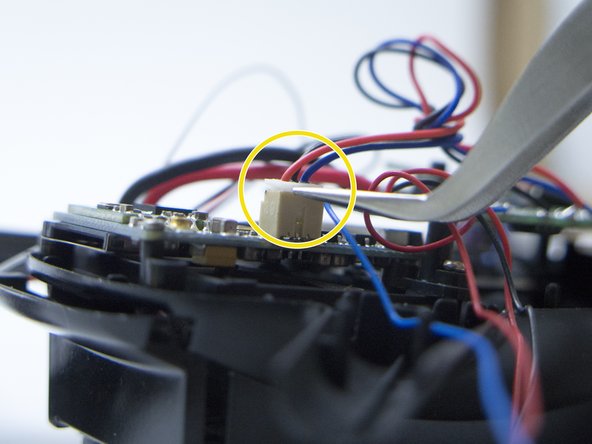

Сначала вытащите клемму аккумулятора через отверстие между печатной платой WIFI и пластиковой стороной дрона.

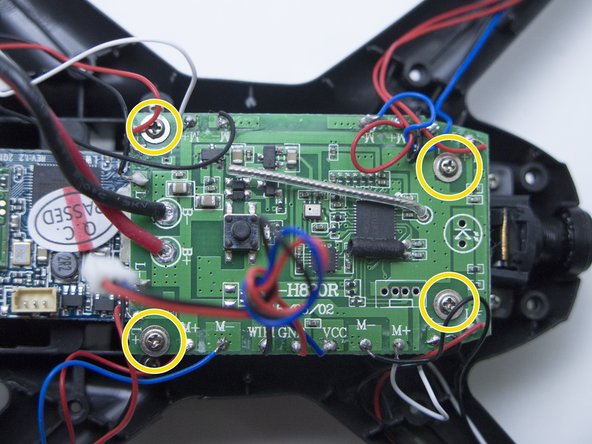

Затем открутите четыре винта на главной печатной плате, как показано на втором рисунке.
Теперь вы можете получить полный доступ к печатной плате WIFI и блоку камеры.

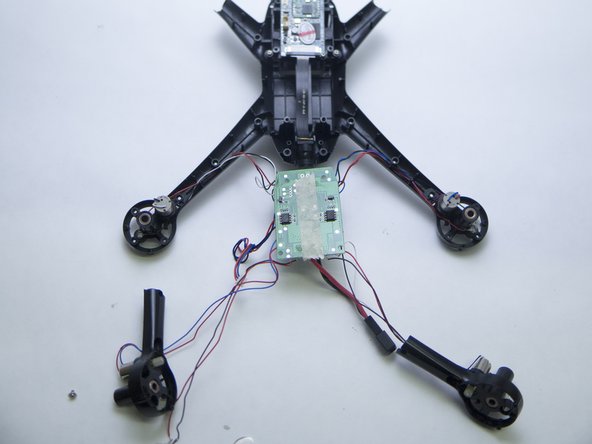

Две руки моего дрона были сломаны, поэтому я смог перевернуть всю основную печатную плату.
Шаг 11 Отсоедините кабель камеры

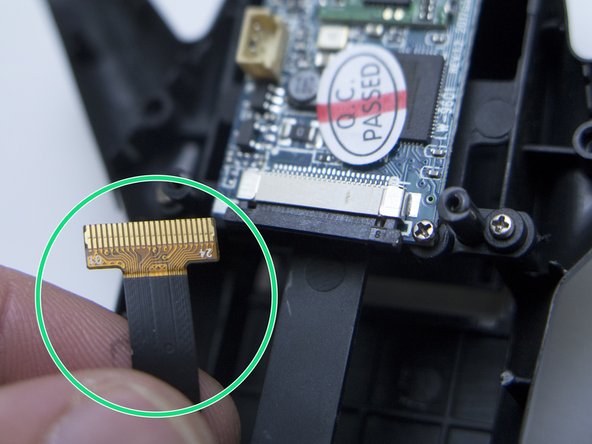

Чтобы отсоединить кабель между камерой и печатной платой WIFI, выполните следующие два шага.

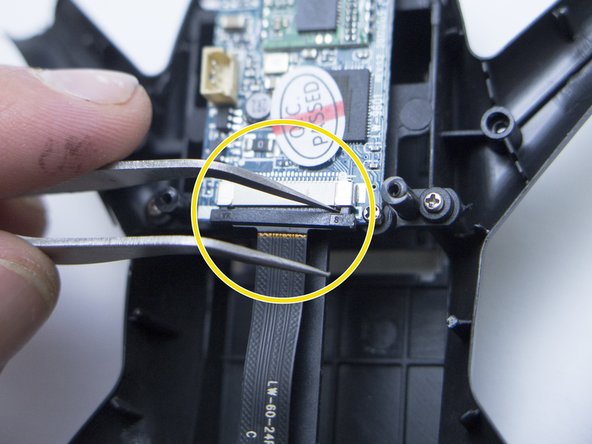

Используйте острие твитера и аккуратно сдвиньте черный пластиковый клин назад, чтобы ослабить кабель.
Осторожно потяните кабель пальцами, и он должен легко выйти.
Шаг 12 Снимите камеру — готово!

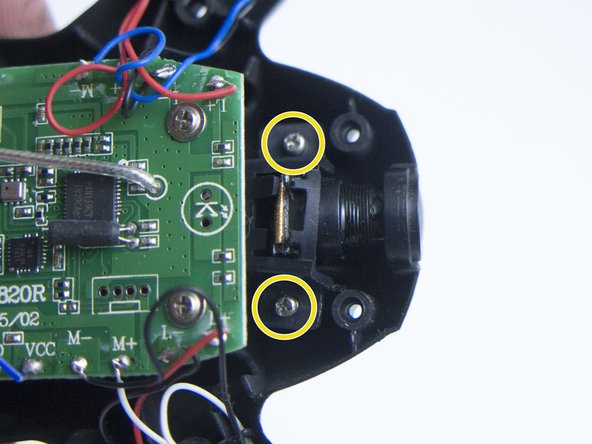

Открутите два последних винта блока камеры.
Теперь камера должна быть свободна, и ее можно вынуть из дрона.
Вот и все! Отлично!
Я надеюсь, что это руководство было полезным.
