Введение
Этот фен Braun Satin Hair 3 разобран до такой степени, что можно легко добраться до электронных деталей. Для того чтобы отменить это руководство, не требуется пайка. Однако это также означает, что в данном руководстве не описывается ремонт электронных деталей.
Шаг 1 Разборка фена Braun Satin Hair 3
Перед разборкой отключите прибор от сети.
Убедитесь, что прибор не был включен в течение последних 10 минут, так как он может быть еще горячим.
Используя отвертку Spanner 4.0, выкрутите 1,5-миллиметровый винт с внешней стороны фена.
Шаг 2
Начните с конца шнура устройства. Аккуратно подденьте две половинки внешнего корпуса и подтолкните переднюю крышку вверх и в сторону от внешнего корпуса. Защелки должны ослабнуть.
Открыв первую защелку, снимите серый защитный элемент шнура, слегка потянув его назад, а другой рукой удерживая зазор открытым.
Сдвиньте защитный кожух вниз по электрическому шнуру и уберите его с дороги.
Шаг 3
Продолжайте отсоединять переднюю крышку от внешнего корпуса с помощью Jimmy. Защелки имеют тенденцию защелкиваться обратно, поэтому для предотвращения этого используйте открывающие пики, чтобы разделенные половинки не защелкнулись обратно.
Пройдитесь вокруг изделия, открывая по одной защелке за раз.
Будьте осторожны, открывая защелки. Если делать это аккуратно, можно предотвратить повреждение изделия. Это может занять некоторое время и терпение, но позволит избежать поломки корпуса в целом.
Рекомендуется открывать те защелки, к которым легче добраться, и заканчивать защелками в труднодоступных местах, а именно в области, где ручка соединяется с головкой фена (показано на третьем рисунке).
Шаг 4
Места, где расположены защелки. Это самые важные точки для открытия фена.
Шаг 5
После открытия последней защелки передней крышки она отсоединится от внешних половинок корпуса. Сдвиньте переднюю крышку с внешнего корпуса и отложите ее в сторону.
Шаг 6

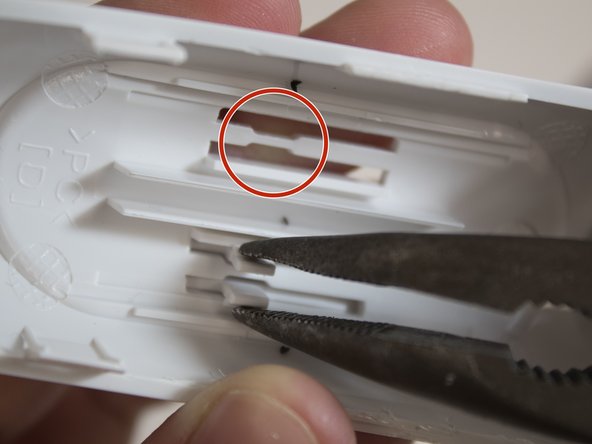

Пинцетом или плоскогубцами подцепите и снимите ползунки и кнопку с передней крышки.
Ползунки можно снять только в определенном месте, отмеченном на втором рисунке. Здесь щель немного шире, что позволяет протолкнуть ползунки.
Шаг 7
Используя тот же драйвер, что и раньше, выкрутите 1,5-миллиметровый винт Spanner 4.0, который становится доступным после снятия передней крышки.
Шаг 8

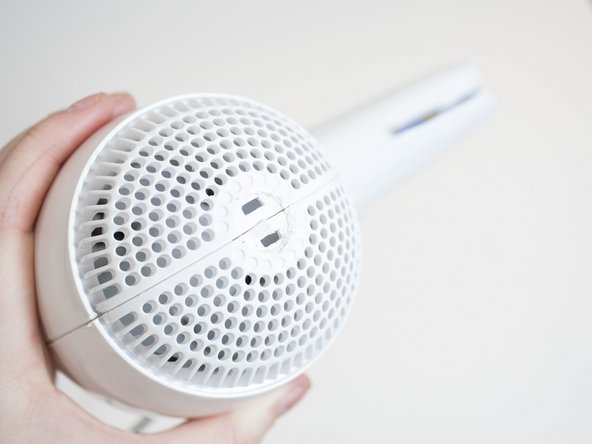

На задней стороне устройства две половинки корпуса соединены защелкивающейся крышкой. Ослабьте эту крышку, подставив под нее отвертку или другой инструмент для открывания, используя его как рычаг.
К сожалению, для дальнейшего доступа к внутренностям изделия необходимо сломать защелкивающуюся крышку. Сзади к этой детали не подобраться.
Шаг 9
Используя те же инструменты и методы, что и раньше, подденьте две внешние половинки и откройте их до конца.
Защелки, соединяющие эти две половинки, более жесткие, чем на передней крышке. Вам может потребоваться приложить больше усилий, чтобы освободить их.
Шаг 10
Открутите третий и последний 1,5-мм винт ключом 4.0, удерживающий вентилятор внизу, снова используя тот же ключ.
Открутите 1,3-миллиметровый винт Phillips #2, удерживающий печатную плату, с помощью отвертки или биты Phillips #2.
Выдвиньте внутренние компоненты целиком.
Шаг 11
Отделите черный внутренний корпус от других частей, открутив три 1,4-миллиметровых винта Phillips #1 с помощью отвертки или биты Phillips #1 и сдвинув его с места.
Шаг 12

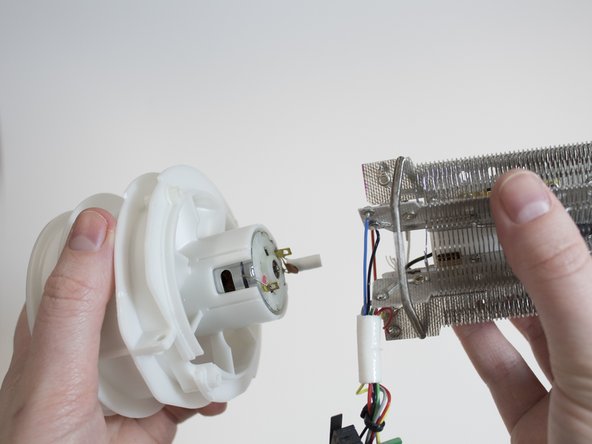

Отделите вентилятор от нагревательного элемента и печатной платы.
Это самый длинный путь, который можно пройти, не припаивая его обратно при сборке.
