Введение
Мы разберем и рассмотрим компоненты аккумуляторного чайника Ovente Electric Kettle.
Шаг 1. Разборка электрического чайника Ovente серии KS88
Выкрутите три винта диаметром 11 мм из центра основания чайника с помощью крестовой отвертки №2.
Выкрутите один 15-миллиметровый винт у ручки с помощью отвертки Phillips #2.
Шаг 2
Выкрутите два винта диаметром 9 мм с обеих сторон круглой розетки, используя отвертку Phillips #2.
Снимите шайбу под винтом слева.
Снимите розетку с устройства.
Шаг 3
Отсоедините желтый провод заземления, надавив большим пальцем на маленький выступ и потянув.
Отсоедините черные провода от блока термоотсечки (черная коробка в центре), потянув за них и покачивая.
Шаг 4
Открутите гайки с помощью гайковерта 5,5 мм и выньте термоотсекатель.
Под гайкой сверху находится шайба. Не потеряйте ее.
Шаг 5
Выкрутите три винта Phillips #2 диаметром 8,0 мм и отделите металлические и пластиковые части от термоотсекателя.
Шаг 6
Откройте пластиковую коробку, чтобы осмотреть внутренности термоотсекателя.
Эта деталь может быть заменена как цельный компонент. Разборка здесь не является необходимостью.
Снимите маленькую белую деталь.
Шаг 7
Отсоедините два оставшихся соединенных черных провода от нагревательного элемента, подергав и потянув их наружу.
Шаг 8
Снимите ручку.
С помощью пассатижей и шила в швах ослабьте боковые и нижнюю части крышки ручки.
Чтобы снять верхнюю часть, вставьте крышку ручки в чайник и сдвиньте вверх, чтобы снять ее.
Шаг 9
Снимите кнопку с чайника.
Снимите стабилизатор геля.
Шаг 10
Теперь перед вами открытая схема чайника внутри ручки.
Отсоедините провода от микросхем, аккуратно потянув за них большим и указательным пальцами.
Шаг 11
Открутите нижнюю микросхему и извлеките ее из ручки. С помощью крестообразной отвертки №1 выньте винт диаметром 8,2 мм.
Затем выведите провода, которые были подключены к нагревательному элементу и блоку термоотключения, через основание ручки.

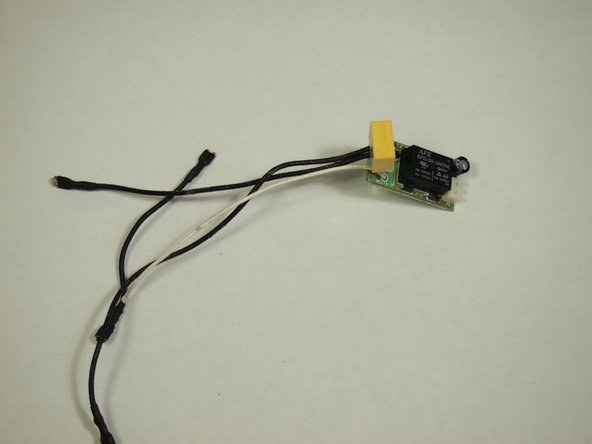

Полностью извлеките микросхему и припаянные к ней провода из ручки.
Шаг 12
Проденьте белый провод с черным покрытием через основание ручки.
Осторожно отсоедините светодиод, прикрепленный к основанию чайника.
Шаг 13
Выкрутите два 19-миллиметровых винта из верхней части ручки с помощью крестовой отвертки №2.
Снимите ручку, нажав на кнопку и потянув ее на себя.
Шаг 14
Снимите датчик температуры с нижней части чайника.
Шаг 15
Большим пальцем надавите на нижнюю часть микропроцессора, чтобы снять его с ручки.
Шаг 16
Пальцами или с помощью лопатки отсоедините интерфейс кнопки (крышку) от процессора.
Шаг 17
С помощью крестообразной отвертки №1 ослабьте винт 8,5 мм на микросхеме процессора и отделите ее от пластикового основания.
Шаг 18
Выкрутите винт из внутренней части крышки.
Снимите металлическую крышку с пластиковой части крышки.
Шаг 19
Заостренной стороной лопатки протолкните металлический стержень через пружину и выньте его из крышки.
Не забудьте поймать пружину, если она выскочит.
Снимите крышку с чайника.
Шаг 20
Сняв крышку, нажмите вниз на внутреннюю пластиковую часть и нажмите вверх на внешнюю часть оставшейся пластиковой части, чтобы извлечь ее из чайника.
У нас остался металлический чайник, лишенный всех схем и механизмов.
Шаг 21
Здесь показан нагревательный элемент, который нельзя извлечь из чайника.
Здесь же показана схема подключения чайника.
