Введение
Если вы хотите заменить зажим, удерживающий дверцу iPod, вам может не повезти. В моем случае это оказалось больше работой, чем стоило, но я смог очистить печатную плату с помощью очистителя электронных контактов, а также очистил все алюминиевые решетки и пыль с пластика.
Edit: Ну, я заказал образец у компании, которая поставляет клипсы для дверей, и вам просто нужно вытащить сломанную дверную защелку плоскогубцами, затем вставить новую, и ваша дверь работает как новая! Название компании — Richco, часть Essentra Components, а номер детали — DL-1X. Они отправили мне две штуки бесплатно. Потрясающе!
Шаг 1 Разборка Altec Lansing iM7
Снимите резиновый кожух с внешней стороны ручки для переноски.
Открутите два винта Phillips с внутренней стороны ручки для переноски.
Шаг 2
Снимите две крышки батарейного отсека. Открутите 8 винтов Phillips с нижней части устройства. Это проще всего сделать с помощью магнитной крестообразной отвертки.
Поднимите нижнюю панель с устройства.
Шаг 3

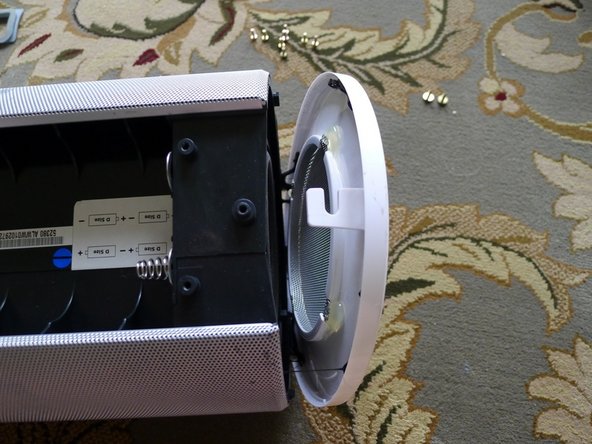

Поверните боковую решетку сабвуфера против часовой стрелки, чтобы освободить ее от корпуса.
Затем вы можете снять решетку, слегка потянув за нее. Она приклеена к основному корпусу, поэтому тяните медленно.
Теперь у вас есть доступ к сабвуферу с боковым расположением динамиков (и пассивному динамику с другой стороны). Вы можете открутить четыре винта Phillips и заменить эти динамики, если вы остановились на этом.
Шаг 4
Выкрутите два винта Phillips в отсеке для пульта дистанционного управления.
Снимите заднюю крышку с основного корпуса. Верхняя часть все еще будет крепиться на «клипсах», поэтому пока не тяните слишком сильно.
Теперь можно снять резиновую накладку с ручки для переноски, чтобы почистить ее.
Шаг 5
Теперь вы можете снять две задние сетчатые алюминиевые решетки. Они просто крепятся к верхней и нижней части, поэтому их нужно только потянуть. Сверху на них нанесен клей.
Сделайте это с обеих сторон, и теперь вы можете очистить задний пластик устройства.
Шаг 6
Снимите заднюю белую пластиковую область, медленно поддевая ее плоской отверткой. Поддевайте только верхнюю часть (около кнопки питания), так как именно там находится зажим.
В вертикальном положении устройство крепится почти параллельно поверхности, на которой лежит iM7.
Шаг 7
Теперь вы можете снять заднюю половину устройства, чтобы обнажить внутреннюю схему усилителя.
Это хорошая возможность очистить схему усилителя с помощью очистителя электронных контактов.
Шаг 8
Док-станция соединена с печатной платой с помощью проводов, которые можно увидеть, когда вы тянете ее вперед.
Я решил не снимать док-станцию, потому что не хотел отсоединять провода от платы, но если вы занимаетесь ремонтом, не стесняйтесь делать это еще дальше. Вы уже достаточно разобрались, чтобы добраться до нужного вам места.
Чтобы заменить дверную защелку, вам вообще не придется разбирать устройство. Просто запросите образец детали DL-1X у Richco Components, и они вышлют вам две бесплатно! Вытащите старую защелку плоскогубцами (маленький черный зажим) и вставьте новую, пока она не «защелкнется».
