Введение

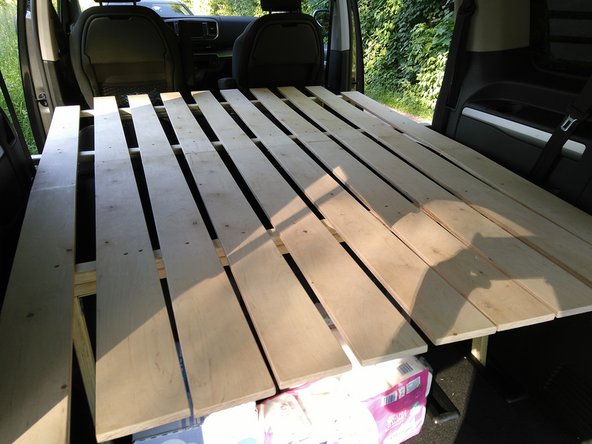

Здесь я описываю, как построить реечный каркас для Citroen Spacetourer M. Если установить рейки в автобусе спереди назад, то вся площадь за сиденьем водителя превращается в лежачую поверхность. Планки легко снимаются по отдельности. Петли посередине позволяют сложить планки и поместить их крест-накрест в багажник. В таком виде реечная рама практически не занимает места, собирается примерно за 10 минут, а полученная поверхность для лежания значительно больше, чем у любой серийно выпускаемой рамы для кровати.
Она отвечает тем целям, которые я перед ней поставил:
Шаг 1. Купите аксессуары
10 петель, каждая шириной 10 см. И шурупы для крепления петель.
12 железных уголков для бревен диаметром 4 см. Шурупы для крепления железных уголков.
Древесина для 6 ножек. Каждая длиной 55 см, высотой 2,5 см и шириной 4 см.
Древесина для 3 поперечных скоб. Высота каждой — 2,5 см, ширина — 4 см. Длина передней поперечины — 149 см, средней — 134 см, задней — 115 см.
20 дюбелей. Если их нет в наличии: Подходящее сверло. Существуют наборы, позволяющие легко просверлить отверстия для дюбелей под прямым углом.
Клей для крепления дюбелей.
Древесина для 10 планок. Каждая шириной 10 см, длиной 230 см, высотой/толщиной 1-1,2 см. У меня есть многослойная доска, распиленная на части.
Шаг 2 Постройте поперечные планки
Выпилите ножки длиной 55 см.
Выпилите поперечину по размеру.
Отпилите поперечину за водительским сиденьем до 149 см.
Отпилите среднюю перекладину до 134 см.
Отпилите поперечину у крышки багажника до 115 см.
Установите по две ноги в направляющие автобуса, сверху положите перекладину, отметьте, где нужно привязать ноги.

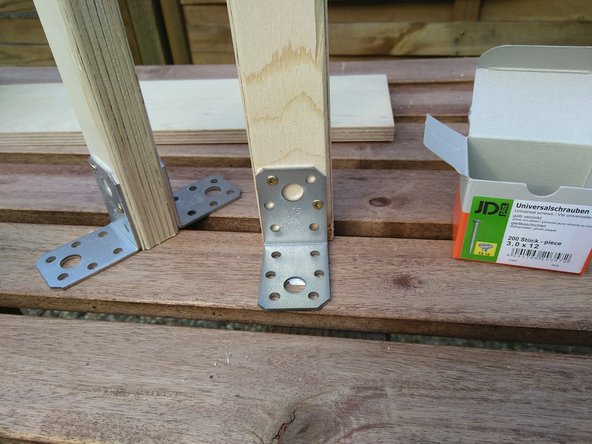

Прикрепите ножки к перекладинам с помощью железных уголков.
Шаг 3 Выпилите рейки

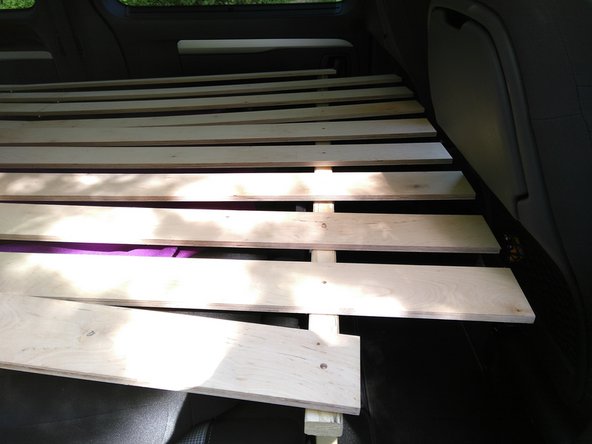

Установите 3 поперечины в автобусе (спереди, посередине, сзади) и разместите на них 10 планок так, как они должны быть в конечном итоге.
Карандашом отметьте, где вы будете их пилить, а затем распилите их.
Шаг 4 Крепление дюбелей, часть 1
Установите перекладины именно там, где они должны быть в конечном итоге. Положите 10 распиленных планок обратно на поперечные брусья.
Отметьте на каждой из 10 планок место, где нужно просверлить отверстие для дюбеля. Я сделал крепления для дюбелей для всех 10 планок только на передней и задней поперечинах и для двух планок справа и слева на средней поперечине.
Просверлите эти (22) отверстия

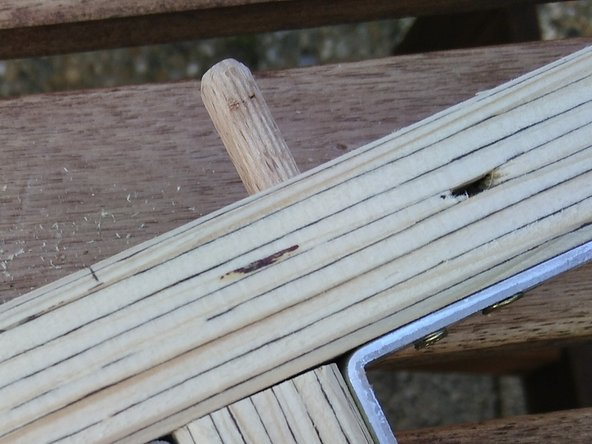

Шаг 5 Крепление дюбелей часть 2
Установите 10 планок обратно на поперечины.
Отметьте на поперечинах места, где должны быть раззенкованы дюбеля.
В этих местах просверлите отверстия глубиной примерно 1,5-2 см для дюбелей.
Залейте клей в отверстия.
Вставьте дюбели.
Отпилите дюбеля так коротко, чтобы они не выступали, когда планки будут установлены сверху.

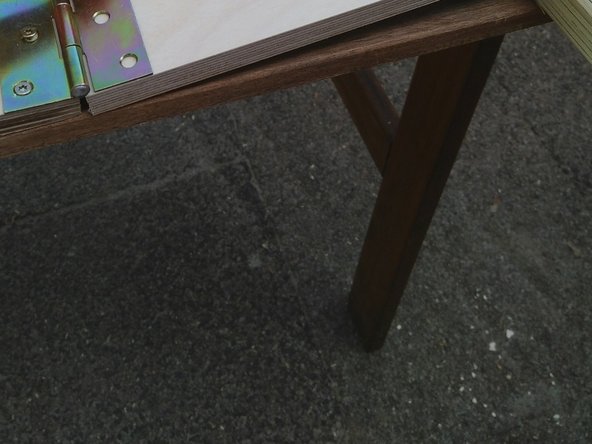

Шаг 6 Вставьте петли
Подвесьте 10 планок в дюбелях на поперечные скобы.
Отметьте на планках, где должны быть петли. Например, в середине каждой.
Распилите каждую из 10 планок по этим отметкам.
Прикрутите каждую планку вместе с петлей.
Оказалось полезным расположить одну часть планки горизонтально, а вторую — напротив нее, чтобы она была направлена вверх под небольшим углом, и таким образом плотно прикрутить петлю. Если обе части будут горизонтальны во время прикручивания петли, доска впоследствии немного провиснет, что не так уж и плохо.
Шаг 7 Шлифовка и очистка
Отшлифуйте все края.
Вытрите все.
