Введение
Вскрытие TalkTalk WiFi Hib (Sagemcom F@st5634) для получения доступа к последовательному порту и порту JTAG.

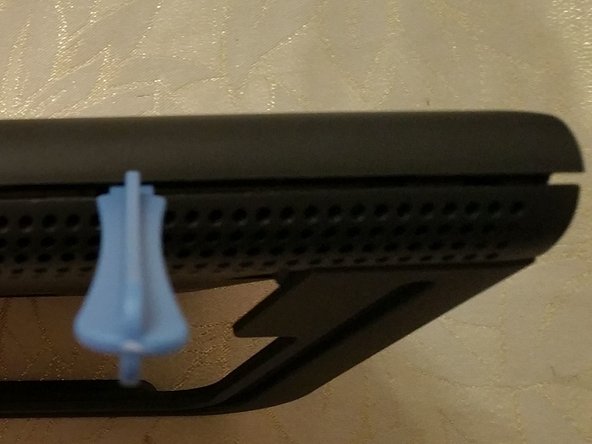

Шаг 1 Освобождение внешних зажимов

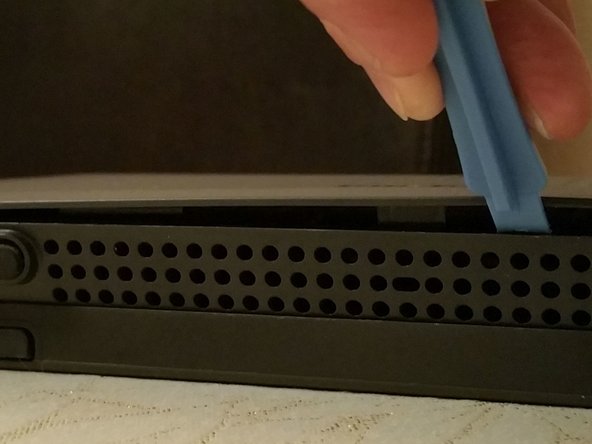

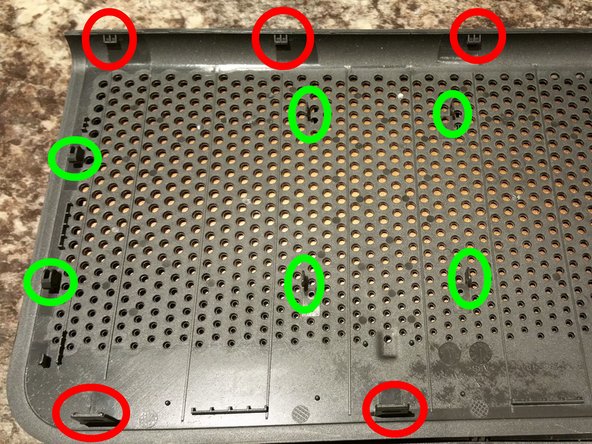

Осторожно вставьте палочку в небольшую щель на передней правой стороне хаба, поднимите палочку и сдвиньте влево, пока не освободятся все нижние защелки. Выделенные КРАСНЫМ защелки крепят переднюю часть к заднему корпусу. Защелки, выделенные зеленым цветом, крепят переднюю часть к внутреннему корпусу, и для их освобождения необходимо сдвинуть переднюю часть вверх.
Шаг 2 Освобождение верхних зажимов

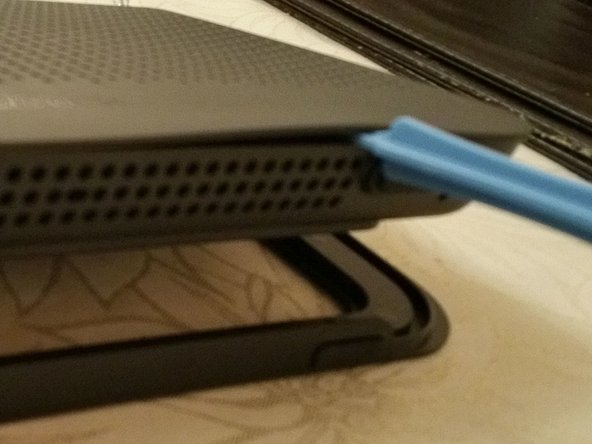

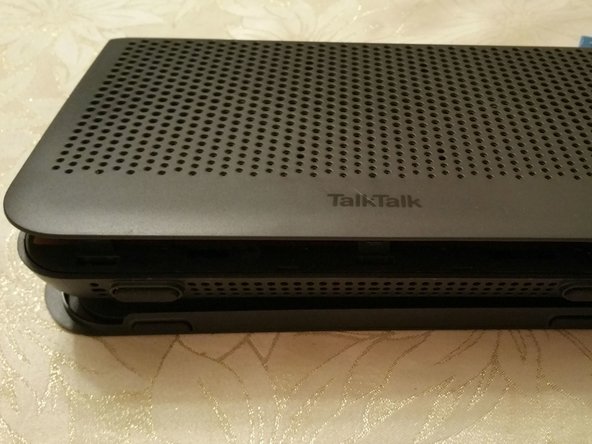

Таким же образом освободите зажимы в верхней части концентратора. Когда все зажимы будут освобождены, сдвиньте переднюю часть концентратора вверх, чтобы освободить зеленые защелки. Приподнимите верхнюю часть передней части над задними зажимами, чтобы облегчить скольжение.

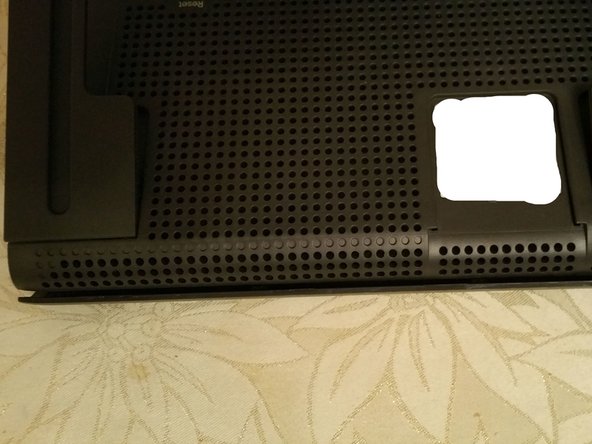

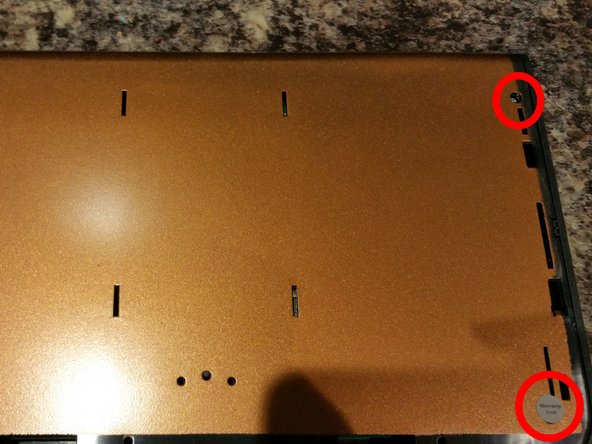

Шаг 3 Снятие внутренней крышки

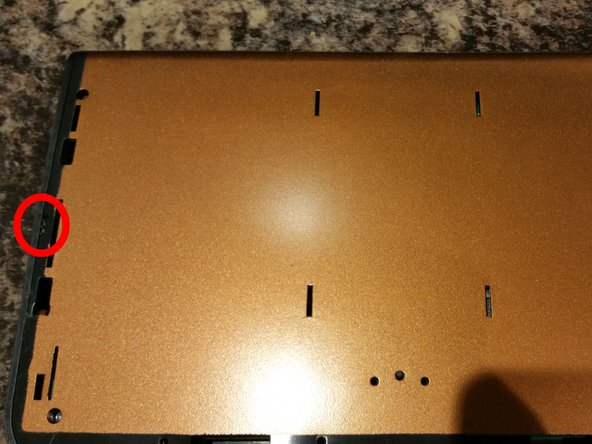

Внутренняя крышка удерживается на месте 4 винтами Torx T10, по 2 с каждой стороны (1 под наклейкой для защиты от несанкционированного доступа) и несколькими зажимами, по 1 с каждой стороны и 2 снизу. Выкрутите винты и освободите зажимы. Теперь внутренняя крышка должна приподняться снизу, освобождая зажимы сверху.

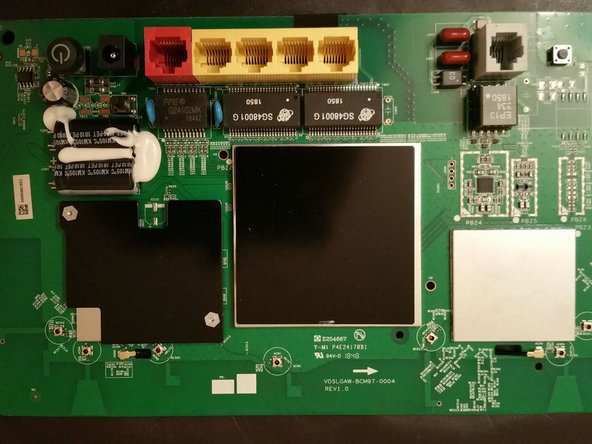

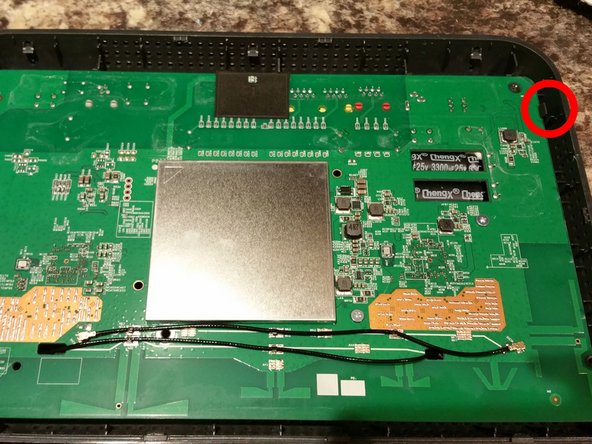

Шаг 4 Расположение последовательного порта

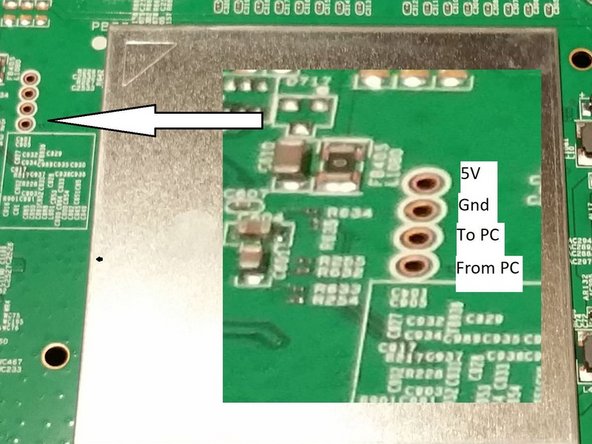

Теперь вы сможете найти последовательный порт на печатной плате. Настройки: 115200, n, 8, 1, p
Вывод 1 — 5 В
Контакт 2 — Gnd
Контакт 3 — данные для ПК
Контакт 4 — данные от ПК
Шаг 5 Печатная плата со второй стороны
Если вы освободите 2 зажима, вы сможете извлечь печатную плату из корпуса. Не откручивайте винты на печатной плате. Они держат радиатор/крышку и не требуют снятия. Если вы снимите видимую крышку, то увидите порт JTAG.
Шаг 6

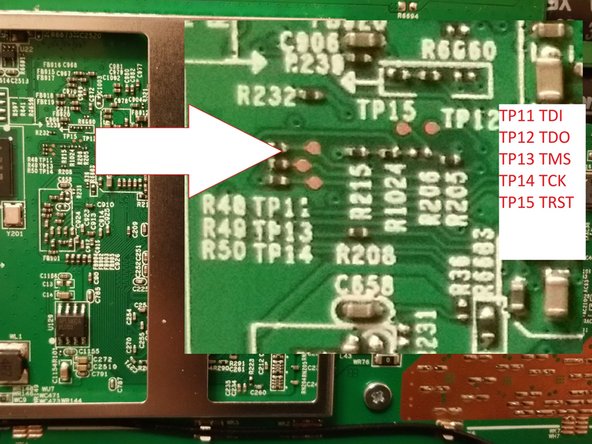

Контакты JTAG. Мне удалось «поговорить» с помощью OpenOCD и Raspberry PI.
