Шаг 1 Полностью отсоедините батареи.
1. Отсоедините разъем от солнечной панели.
Затем, взявшись за зеленый разъем, отсоедините разъем батареи от контроллера заряда солнечной батареи.
2. Отсоедините штекеры батарей автосамплера.
3. Отсоедините разъем, подключаемый к порту батареи пробоотборника.
Если отсоединить батарею до солнечной панели, это может привести к повреждению солнечного зарядного устройства!
Шаг 2 Подключите USB и снова подсоедините батареи.
4. Подключите USB-программатор к плате Open-Storm.
5. Снова подключите батарею узла.
6. Снова подключите батарею автосамплера.
Шаг 3 Подключение к компьютеру.

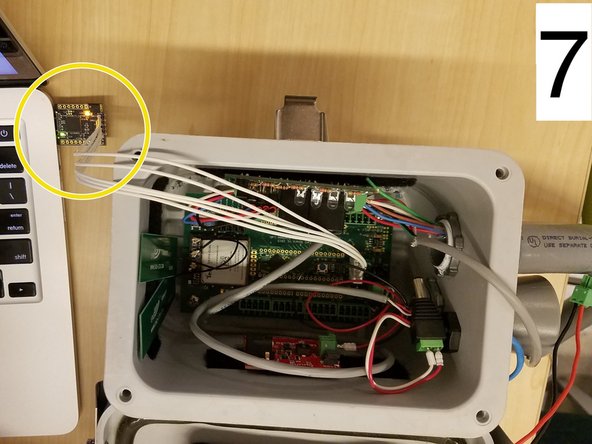

7. Подключите USB-программатор к компьютеру.

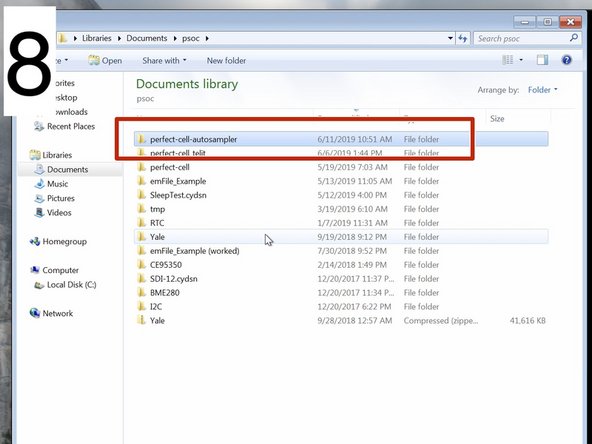

8. Создайте папку для хранения кода платы Open-Storm. В данном случае в ней указано, что мы работаем с автосамплером.

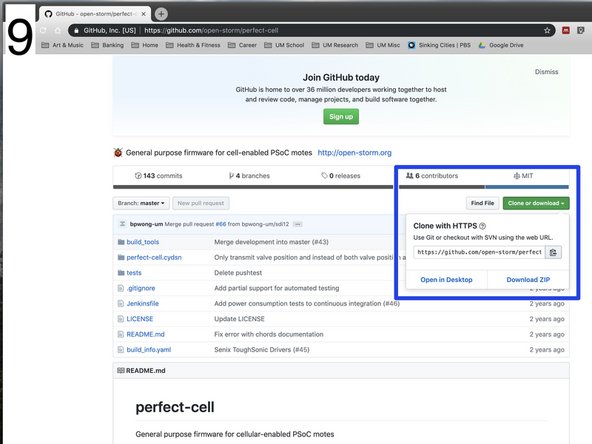

9. Код хранится на GitHub здесь. Нажмите кнопку «Клонировать или скачать». Скопируйте адрес.
Шаг 4 Загрузка кода.

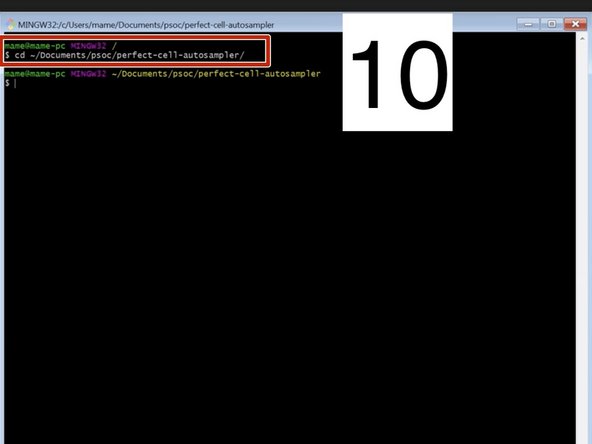

10. Откройте приложение Git Bash и введите «cd», а затем адрес папки, в которой вы сохранили код. В данном случае «~/Documents/psoc/perfect-cell-autosampler».
Вы можете использовать символ «~», если папка находится в вашей домашней директории.
Для загрузки кода вам понадобится бесплатная программа Git BASH. Вы можете скачать ее здесь.

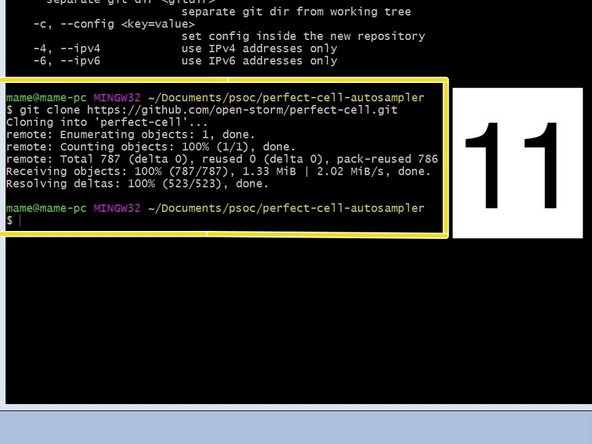

11. Введите «git clone», а затем адрес, скопированный из git hub здесь.
Теперь код будет загружен в нужную папку.

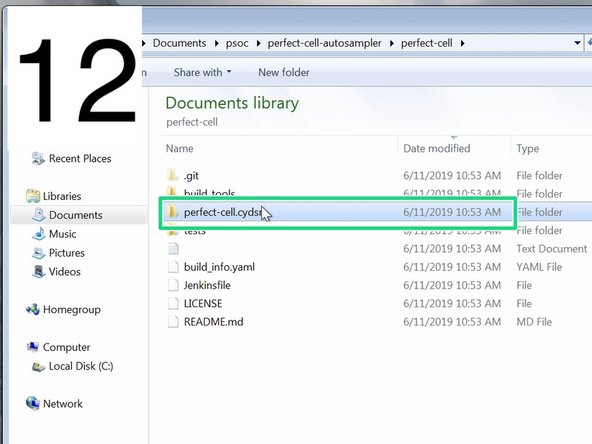

12. Внутри папки откройте папку «perfect-cell», затем откройте папку «perfect-cell.cydsn».
Шаг 5 Программирование материнской платы.

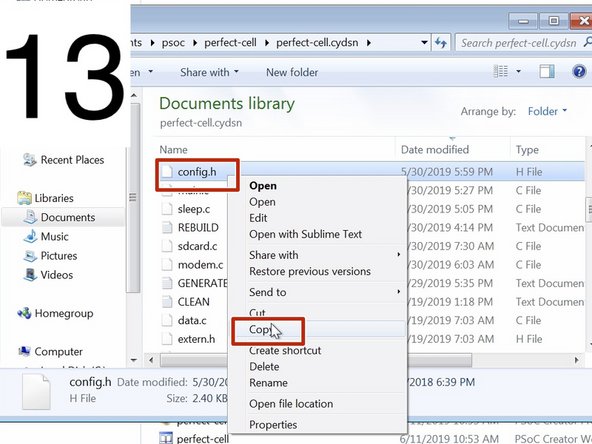

13. Получите файл «config.h» у администратора лаборатории систем водоснабжения в реальном времени. Затем скопируйте этот файл и вставьте его в папку «perfect-cell.cydsn».
Для программирования ячейки вам понадобится бесплатная программа PSoC. Вы можете скачать ее здесь.
PSoC работает только под Windows.

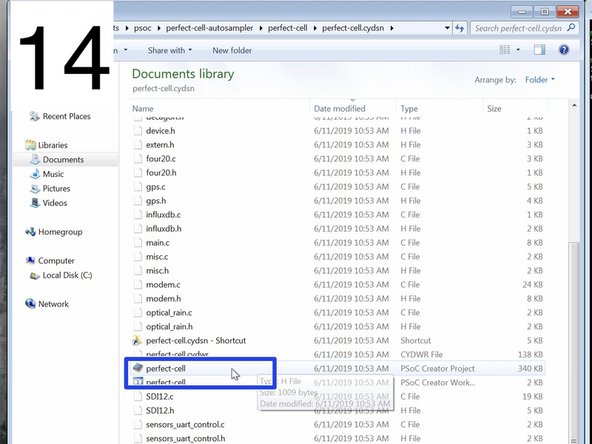

14. Then in the perfect-cell.cydsn» file, open the «perfect-cell» PSoC file. Once the PSoC Creator program launches, begin by building the cell. Go to: Build>Соберите perfect-cell. После завершения сборки вы не должны увидеть никаких ошибок. Предупреждения — это нормально.

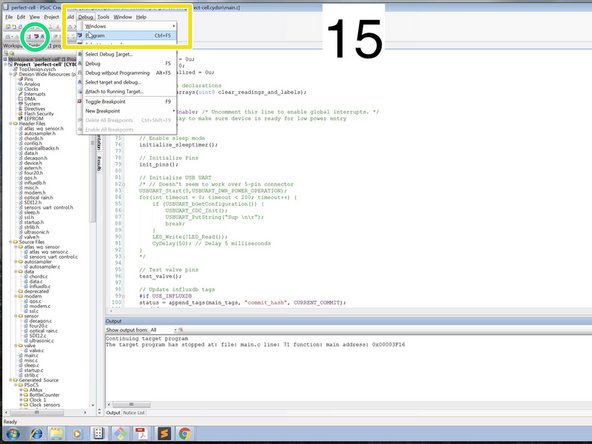

15. Теперь пришло время запрограммировать ячейку! Это можно сделать двумя способами:
(1) Нажать кнопку «Program» или;
(2) Нажмите «Отладка», затем выберите «Программировать».
Шаг 6. Программирование материнской платы.

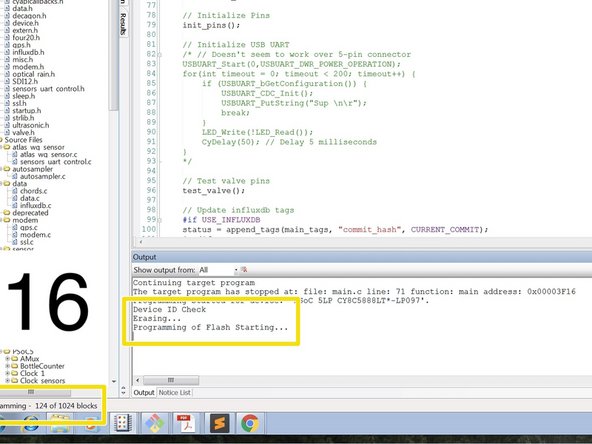

16. PSOC начнет прошивать код. Вы можете отслеживать прогресс, наблюдая за «программированием — XX из 1024 блоков».

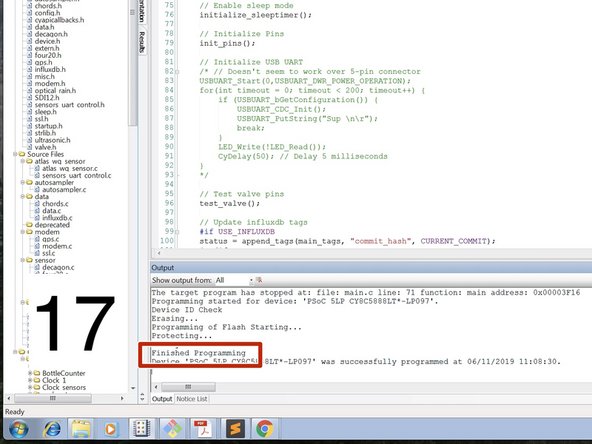

17. Когда плата будет полностью запрограммирована, появится надпись «Finished Programming».

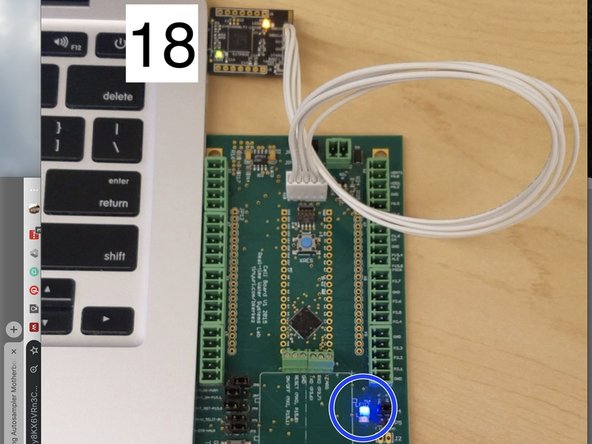

18. Вы также заметите, что плата полностью запрограммирована, когда она начнет мигать синим цветом.
Теперь вы можете отключить USB от платы и компьютера.
