Введение
В этом руководстве приведены подробные пошаговые инструкции по замене блока управления скоростью/мотором для миксеров KitchenAid 5,5/6,0/7,0 ккал с подъемной чашей (модели: KSM55/KSM60/KSM70).
ПРИМЕЧАНИЕ: Режимы для 7,0-квартовых моделей (KSM70) заметно отличаются от режимов для 7,0-квартовых моделей ProLine (модели KSM7XXX, где XXX — трехзначный номер, например, KSM7586).
Шаг 1 ВНИМАНИЕ!
Перед началом любого ремонта/разборки миксера убедитесь, что он полностью отключен от электрической розетки.
Хотя данная модель не рекомендуется для коммерческого использования, если миксер используется в коммерческих условиях, можно прикрепить бирку LOTO через отверстие на одном из штырьков сетевой вилки, чтобы предотвратить случайное включение.
Блок управления скоростью/двигателем содержит конденсаторы, которые могут сохранять заряд в течение неопределенного времени. Эти конденсаторы могут представлять значительную и потенциально смертельную опасность поражения электрическим током.
Шаг 2 Снимите планетарный узел
Положите на основание несколько полотенец для посуды или другой мягкий материал, чтобы защитить его от возможных ударов.
Отсоедините планетарный механизм от приводного вала двигателя, вынув фиксирующий штифт (обведен желтым). Это можно сделать с помощью молотка и пробойника или отвертки Torx T15. Просто бейте молотком/отверткой по штифту, пока он не выйдет с другой стороны.
Если планетарный узел не выпадает, возможно, вам придется сильно потянуть его вниз, чтобы извлечь.
Шаг 3 Снимите ленту отделки
С помощью отвертки Philips №2 выкрутите винт, который крепит ленту отделки.
Снимите ленту.
Шаг 4 Снимите крышку смесителя
Выкрутите четыре винта (обведены желтым, по два с каждой стороны) с помощью отвертки Philips №2.
Снимите крышку, подняв ее прямо вверх.
Шаг 5 Снимите главную планетарную передачу
С помощью отвертки T25 Torx выверните четыре винта torx на силовом агрегате (обведены желтым, по два с каждой стороны).
При откручивании последнего винта не забудьте подставить руку под планетарную передачу, так как она тяжелая и сразу же выпадет.
Шаг 6

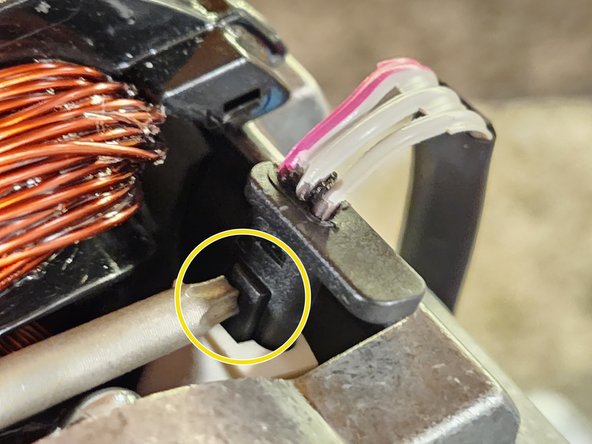

Снимите датчик эффекта Холла с его крепления, нажав на выступ (обведен желтым на первом рисунке) и выдвинув его.
Отсоедините кабель питания, удерживая зажим на правой стороне штекера (обведен синим на втором рисунке) и потянув штекер прямо вверх.
Шаг 7 Снятие силового агрегата/двигателя
Силовой агрегат состоит из двигателя, коробки передач и раздаточных шестерен. В отличие от предыдущих поколений миксеров KitchenAid с двигателем переменного тока, у которых он был разделен на отдельные части, этот миксер представляет собой единый блок.
С помощью отвертки Philips №2 открутите четыре винта (обведены желтым, по два с каждой стороны), крепящие трансмиссию к корпусу миксера.
При откручивании последнего винта поддерживайте двигатель, так как он больше не соединен с корпусом смесителя и может повредить расположенную под ним печатную плату.
Снимите силовой агрегат/двигатель, положив его в сторону в безопасном месте, где он не может быть поврежден.
Позаботьтесь о защите трансмиссии/двигателя, особенно пластикового вентилятора в задней части, поскольку повреждение любой части двигателя/трансмиссии (включая вентилятор) потребует замены всего устройства.
Шаг 8. Снятие блока управления скоростью/мотором
С помощью отвертки Philips №2 открутите два винта (обведены желтым на первом изображении), крепящие блок управления скоростью/мотором к корпусу смесителя.
Поверните узел вверх, чтобы открыть разъем питания (обведен синим на втором изображении).
Отсоедините разъем питания от блока управления скоростью/мотором, нажав на выступ (обведен зеленым на третьем изображении) и потянув вверх.
Снимите блок управления скоростью/мотором.
