Введение
В этом руководстве мы расскажем о том, как найти и заменить пластиковую рукоятку разгрузочного устройства, которая может потрескаться от частого использования и злоупотребления в более экстремальных условиях. В некоторых мойках высокого давления MiTM 3400-4000 PSI 2017 года используется снятый с производства насос [RKV 4G37 D], который можно определить по серебристой наклейке на головке насоса золотистого цвета, на которой имеется маркировка «RKV 4037 D», а также серийный номер насоса, название и логотип «Annovi Reverberi». Затем мы можем определить номер модели узла разгрузочного устройства, а затем найти номер детали рукоятки / ручки разгрузочного устройства, используя страницы разборки деталей Annovi Reverberi.
Шаг 1 Ручка / кнопка разгрузочного устройства
Сначала определите, какой у вас насос. Если ваш насос выглядит так, то это, скорее всего, насос Annovi Reverberi, поскольку они использовались на некоторых мойках высокого давления MiTM 3500-4000 PSI.
Если ваш насос не похож на этот, то вам, скорее всего, повезло, и схемы iFixit и номера деталей для вашего насоса должны быть точными.
Шаг 2
Затем определите номер модели на серебристой наклейке на головке насоса золотистого цвета.
Там должно быть написано «RKV 4037 D», однако в обиходе это то же самое, что и модель [RKV 4G37D] или [RKV 3400 RPM Series D RKV4037], которую можно найти в качестве запасной части, и которая часто поставляется с клапаном разгрузки, хотя он не всегда входит в комплект, и часто включает в себя другой клапан разгрузки, отличный от оригинальной мойки высокого давления.
Эта деталь не указана на странице iFixit для этой мойки высокого давления, и на схемах она показана неверно, как и клапан разгрузки.
Если вам нужно заменить только насос, вот точная модель, которая вам понадобится, с клапаном разгрузки: https://www.ppe-pressure-washer-parts.co…
Шаг 3

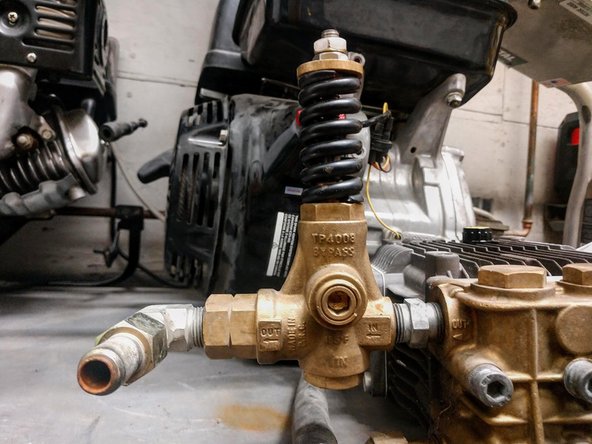

Определите клапан разгрузки. Он должен находиться на входных отверстиях головки насоса и обычно имеет корпус золотистого цвета.
В верхнем отверстии должен находиться шток разгрузочного клапана, а также пружина, две (2) контргайки и пружинная шайба.
Переднее отверстие должно содержать регулировочную пробку с шестигранной выемкой.
Заднее отверстие должно быть подключено к проходному отверстию для воды или, как показано на рисунке, к армированному шлангу, который идет к проходному отверстию для воды под разгрузочным клапаном.
Левый порт должен быть подключен к выходу насоса или быстроразъемному соединению для шланга мойки высокого давления, как показано здесь, с коленом 90 градусов.
Правый порт должен быть подключен к самому верхнему порту головки насоса или к главному выходу на головке насоса.
Шаг 4
На схеме сборки и разборки показан порядок установки деталей на шток клапана, включая рукоятку разгрузочного устройства.
Наиболее стандартным клапаном разгрузки для этого насоса является VRT3-310, однако в прилагаемом PDF-файле содержатся схемы для всех моделей VRT3. Если разгрузочный клапан вашего насоса не похож на этот, вы можете поискать его на сайте Annovi Reverebi здесь: https://www.arnorthamerica.com/pages/par…
Также в легенде под схемой прилагаемого документа «VRT_2015.pdf» указаны номера ссылок, которые мы можем использовать для заказа запасных частей, которые могут понадобиться для ремонта клапана разгрузки, поскольку в схеме iFixit для клапана разгрузки и ручки разгрузки указаны неправильные номера деталей для этого насоса.
