Введение
В MacBook Pro возвращается любимая старая функция, и начинается она с M-a-g. Если вы угадали MagSafe, то у нас неутешительные новости, но если вы сказали «Волшебная клавиатура», то мы подготовили для вас разборку. Это совершенно новый 16-дюймовый MacBook Pro без бабочки, и мы готовы вывернуть его наизнанку — от новых модных термопакетов до громких динамиков. Обязательно прочитайте нашу статью в блоге, чтобы узнать, что мы думаем по этому поводу, а затем возвращайтесь сюда, чтобы увидеть полный разбор.
Хотите узнать больше обзоров? Следите за нами на Facebook, Instagram и Twitter, чтобы узнать все последние новости о разборе. Чтобы получать новости с доставкой, подпишитесь на нашу рассылку.
Шаг 1. Разборка MacBook Pro 16″ 2019 года
Современный MacBook Pro входит в число самых противоречивых устройств Apple, но так было не всегда. Мы будем держать пальцы скрещенными, чтобы эта новая модель стала возвращением к форме. Технические характеристики нашего испытуемого устройства включают:
16-дюймовый IPS-дисплей Retina со светодиодной подсветкой и поддержкой True Tone, разрешение 3072 × 1920 (226 ppi)
6-ядерный процессор Intel Core i7 с тактовой частотой 2,6 ГГц (Turbo Boost до 4,5 ГГц), в паре с AMD Radeon Pro 5300M
16 ГБ оперативной памяти DDR4 SDRAM с частотой 2666 МГц
512 ГБ SSD
Аккумулятор емкостью 100 Втч
Звуковая система с шестью динамиками и высокопроизводительная система микрофонов
Внешне Apple мало что выдает — по крайней мере, они не стали обновлять дизайн только для того, чтобы привлечь импульсивных покупателей. Единственной реальной подсказкой является новый номер модели: A2141 и EMC 3347.
Шаг 2
Сложенные в стопку, как блины, новые MacBook Pro заметно больше (и чуть толще), чем последняя 15-дюймовая модель. На самом деле он вполне сравним с моделью 2015 года — именно по размерам, а не по выбору портов.
Если поставить 16-дюймовый Pro спина к спине с Pro 2015 года, вы увидите почти двойника… пока не присмотритесь. Шарнир дисплея изменился, и клавиши старого Pro выглядывают чуть больше.
В аналогичной игре «найди отличия» между двумя MacBook Pros 2019 года 16-дюймовая версия получила:
Физическая клавиша Esc, отделенная от Touch Bar
Матовое покрытие кнопки Touch ID/питания, соответствующее остальным клавишам
Touch Bar, укороченный примерно на 19 мм.
Клавиши со стрелками в форме перевернутой буквы Т, уменьшенные в два раза.
Если увеличить левую решетку, то можно увидеть замаскированные отверстия для улучшенного тройного микрофона. И теперь вы никогда не сможете его не заметить.
Шаг 3
Пришло время заняться тем, что мы умеем делать лучше всего: засовывать инструменты в предметы и смотреть, что из них получится.
Начнем с клавиатуры. Помните волшебную клавиатуру iMac? Это хорошо известная, надёжная конструкция, которую Apple называет «основной технологией» для обновлённой клавиатуры нового компьютера.
Возможно, это несколько преуменьшает значение: при сравнении клавиатуры с другим компьютером нам трудно найти какие-либо различия. Ножничные переключатели, крышки клавиш… Вокруг новых клавиш стало чуть меньше места, и эксперты будут радоваться измененной конфигурации клавиш со стрелками, но все остальное выглядит практически идентично.
Сразу оговорюсь: на новых переключателях нет даже пылезащитной мембраны. Мы склонны считать это очень хорошим знаком. (Это значит, что мы наконец-то сможем снова есть Doritos во время разбора).
Чтобы завершить сравнение, вот третье изображение, на котором показан спорный (и печально известный) переключатель «бабочка» в 15-дюймовом MacBook Pro, выпущенном всего несколько месяцев назад.
Но зачем на этом останавливаться? Вот снимок ножничного переключателя в «unibody» MacBook Pro 2012 года…
…и ножницы в последнем ноутбуке Apple с «хорошей» клавиатурой — MacBook Pro 2015 года с дисплеем Retina.
Шаг 4
Что скрывается под ножничным механизмом? Эй, мы будем задавать вопросы здесь — вы только что закончили разбирать эту штуку.
Подождите, поцарапайте это — переверните его.
Вот взгляд на «разработанный Apple резиновый купол, который сохраняет больше потенциальной энергии для более быстрого нажатия клавиш».
Под ним — блок подсветки с интересным рисунком — об этом позже.
А по краям тонкая черная прокладка — предположительно для того, чтобы яркие частички не вытекали за край клавиши.
Еще одно сравнение с настольной Magic Keyboard:
Два ножничных механизма выглядят практически идентично. Старые ножницы Magic немного толще (1,6 против 1,38 мм).
Может показаться, что 0,22 мм — это не так уж и много, но, несомненно, при создании нового тонкого ножничного переключателя было проделано немало инженерной работы.
Шаг 5
Несмотря на разницу в толщине, эти клавиатуры выглядят настолько похожими, что у нас возникает желание смешать темную магию со светлой и посмотреть, что получится…
*Небесный хор* Сотворение магии
Да, перед вами белый колпачок Magic Keyboard 2015 года на клавиатуре и ножницах 16-дюймового MacBook Pro. Она работает!
Старая командная клавиша Magic меньше (поэтому вокруг нее больше зазор) и толще новой.
Не все клавиши взаимозаменяемы, а старые клавиши Magic не имеют прозрачной надписи для подсветки. Так что не спешите радоваться, клавиатурные моддеры.
Шаг 6
Покончив с клавиатурой (пока что), давайте снимем крышку корпуса и заглянем внутрь.
Apple уже показывала нам эту сердитую сову в GIF из пресс-релиза, но мы еще не видели, как высокоэнергетические рентгеновские лучи проходят сквозь сову, чтобы показать, что скрывается за ее расстроенным лицом.
Рентгеновские лучи делают ее еще злее! Убегайте! К счастью, наши друзья из Creative Electron берут весь риск на себя — мы продолжим разборку, когда все успокоится.
Шаг 7
Винты Torx, винты Schmorx — наш набор драйверов Marlin справится со всем. (Хотя, если подумать, мы еще не нашли применения битам schmorx).
Даже открыв этот компьютер, мы столкнулись с еще большей загадкой — MacBook в маске! Это ты, Брюс?
Apple рассказывает о значительных улучшениях в тепловом дизайне этого MacBook Pro и утверждает, что радиатор стал на 35 % больше. (Мы бы предположили 34, но давайте поверим им на слово).
Мы также обнаружили несколько обновленных элементов, покрывающих, как мы предполагаем, новые быстрые чипы GDDR6 — медный экран и пару алюминиевых термопрокладок.
Шаг 8
Мы не можем перестать думать об этих логических платах как об усах, так что давайте зайдем слишком далеко в антропоморфной аналогии и прочешем их щетину. Вот что прилипло к нашей расческе:
6-ядерный процессор Intel Core i7-9750H 9-го поколения
16x Micron MT40A1G8SA-075 8 Гб DDR4 SDRAM (всего 16 Гб)
Мобильный графический процессор AMD Radeon Pro 5300M
4x Samsung K4Z80325BC-HC14 8 Гб GDDR6 RAM (всего 4 Гб)
Флеш-накопители Toshiba TSB4227VE8434CHNA11926 и TSB4227VE8437CHNA11926 (всего 512 Гб)
Сопроцессор Apple T2 APL1027 339S00536
Контроллер Intel JHL7540 Thunderbolt 3
Шаг 9
Продолжаем искать кремний. Кремний получают из песка. Неужели мы все делаем неправильно?
Концентратор контроллеров платформы Intel SR40F
Texas Instruments CD3217B12 (вероятно, контроллеры питания)
338S00267-A0 (вероятно, PMIC Apple)
Контроллер питания Texas Instruments TPS51980B
339S00610 (вероятно, модуль Apple Wi-Fi/Bluetooth)
ШИМ-модулятор Intersil 6277
Renesas 225101C
Шаг 10
Когда материнская плата убрана с дороги, мы можем взглянуть на остальную часть улучшенного теплового дизайна.
Простите нас, если мы на минутку отвлечемся. Новый MacBook Pro, расположенный поверх своего чуть более старого собрата (15-дюймовой модели 2019 года), имеет заметно более крупные вытяжные отверстия.
В сочетании с новыми вентиляторами, которые оснащены более крупными лопастями, через них проходит на 28% больше воздуха.
Это может показаться пустым звуком, но все эти улучшения якобы позволяют 16-дюймовому Pro выдерживать на 12 ватт больше интенсивных нагрузок, чем предыдущая модель.
Шаг 11
Медленно отклеиваем подсветку клавиатуры, надеясь обнаружить под ней Magic.
Подсветка состоит из гибкого рассеивателя, который передает свет от светодиодов по краям. Гибкие рассеиватели встречаются часто, но этот выглядит специально вытравленным, возможно, для достижения максимальной яркости и равномерности.
Под подсветкой мы заметили несколько винтов Pentalobe P2 по краям металлической рамки клавиатуры. Может ли это быть? Можем ли мы открутить эту штуку, чтобы поменять сломанную клавишу после тотального набора текста с помощью Dorito?
Нет! И снова клавиатурный блок прикреплен заклепками. Хотя переключатели, скорее всего, менее уязвимы для недоброжелателей, сама клавиатура поддается ремонту не больше, чем платы Butterfly.
По сути, это снова 2016 год: мы имеем новую клавиатуру, соединённую с не подлежащей ремонту конструкцией, и только Apple заверяет, что она «не сломается». И эта клавиатура даже не участвует в программе обслуживания клавиатур, так что… : /.
Единственный проблеск надежды — это то, что дизайн новой клавиатуры очень похож на клавиатуры Apple прошлых лет, которые в основном выдержали испытание временем.
Не желая оставлять это взаимодействие с клавиатурой с пустыми руками, мы подковырнули ее как можно больше, чтобы взглянуть на то, что заставляет ее нажиматься. В награду мы видим гибкий слой печатной платы, расположенный между клавишей и металлической задней панелью, на которой происходит нажатие кнопки… но никакой магии.
Шаг 12
Теперь, когда все вопросы о клавиатуре сняты, мы можем перейти к остальным деталям, которые все еще лежат вокруг.
Во-первых, это новые модные колонки XL-Earpods с удлиненным корпусом и противоположными НЧ-динамиками сверху и снизу.
Предполагается, что противоположные НЧ-динамики будут гасить вибрации друг друга. Это похоже на функцию защиты от шума в новых AirPods Pro, но… с басами. Антибас?
Мы не уверены насчет удлиненного корпуса, но, по нашим предположениям, новая форма перенаправляет звук, улучшая его качество. Может быть, дополнительный объем потребовался для размещения второго НЧ-динамика?
Далее — еще одно звуковое обновление: «высокопроизводительный» массив из трех микрофонов. Они расположены так же, как и в MacBook Air 2018 года, но выглядят немного массивнее, что может означать, что это микрофоны более высокого качества.
И наконец, литиевая батарея, которая, вероятно, вызывает подозрительные взгляды со стороны FAA: аккумулятор Apple ёмкостью 99,8 Вт-ч (11,36 В, 8790 мА-ч).
Это самый большой аккумулятор, который мы когда-либо видели в MacBook — на 4,8 Вт-ч больше, чем в 17-дюймовом MacBook Pro, и на 16,2 Вт-ч больше, чем в последнем 15-дюймовом MacBook Pro.
Откуда взялась эта дополнительная емкость? Здесь Apple вытащила iPhone 11 — каждый элемент батареи выглядит идентично своему предшественнику, но толщина в среднем на 0,8 мм больше.
Шаг 13

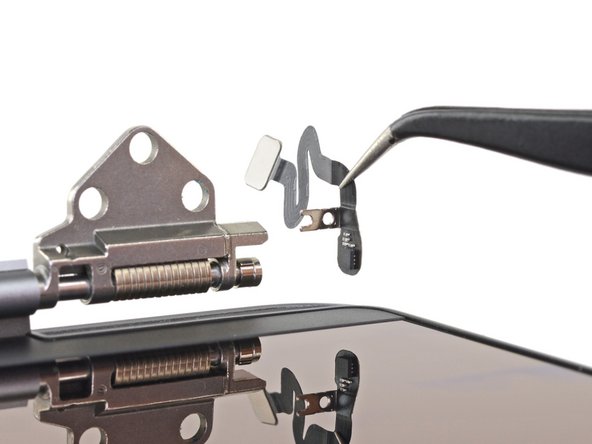

Обновление разбора: Эй, что здесь делает этот маленький гибкий кабель? Мы не помним, чтобы видели его раньше, и MacRumors был достаточно любезен, чтобы спросить нас о нем.

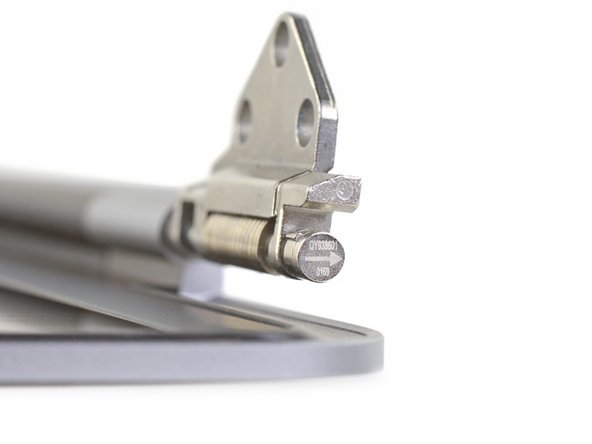

Чтобы разобраться, нужно полностью снять дисплей, но оказалось, что на левом шарнире расположен новый датчик, а в сам шарнир встроен магнит. Стрелка на магните указывает на выравнивание/полярность, который вращается синхронно с дисплеем.
Похоже, Apple добавила датчик угла наклона крышки. Зачем он им понадобился? Может, это позволит реализовать какую-то новую крутую функцию macOS?
Возможно. Кроме того, это может быть умным способом для Apple отследить историю использования устройства, если потребуется ремонт. Например, если кабели дисплея перетерлись, Apple может захотеть узнать, как часто и в каком количестве они регулировались.
MacRumors провел дополнительное расследование и выяснил, что Apple хочет, чтобы этот маленький датчик калибровался после ремонта. Ознакомьтесь с нашим постом, чтобы предположить вместе с нами!
Шаг 14
Давайте расскажем о наших чувствах к новому MacBook Pro:
Хотя причудливые ножничные механизмы могут быть более прочными, чем хрупкие бабочки, весь клавиатурный блок по-прежнему приклепан на место.
Модернизированная тепловая система — долгожданное улучшение для печально известной линейки Pro.
Аккумулятор емкостью 99,8 Вт-ч проходит под радаром FAA, выдавая на 16,2 Вт-ч больше емкости, чем последняя 15-дюймовая модель. При столь незначительном увеличении размера корпуса такой прирост емкости вызывает удивление.
Несмотря на новые громкие динамики, микрофоны подкастового качества и огромный экран, мы не можем не чувствовать, что Apple может добиться большего — особенно после того, как Microsoft проявила настоящую инженерную магию, сделав свои последние ноутбуки более ремонтопригодными. Остается надеяться, что в 2020 году от линейки Pro у нас действительно перехватит дыхание.
А пока остается только поставить этой штуке оценку.
