Введение
LG Rumor — это телефон-слайдер с полной QWERTY-клавиатурой, выпущенный компанией Sprint в 2008 году. Он оснащен слотом для карт памяти SD и работает под управлением уникальной ОС.
Шаг 1 Разборка LG Rumor LX260
LG Rumor, этот телефон, который я не могу починить, также изображен здесь: Включается, затем выключается сразу после
Шаг 2
Теперь начните с извлечения батареи, она прикреплена к задней крышке и может быть удалена путем нажатия на выступ назад.
Шаг 3
Выкрутите эти 6 крестообразных винтов:
Эти два верхних винта закрыты резиновыми заглушками, которые можно снять маленькой плоской отверткой или ногтем.
Шаг 4
Снимите крышки разъемов для наушников, Micro SD и зарядки, но будьте осторожны, они все еще подключены, тяните их только до тех пор, пока они не выйдут!
Шаг 5
Теперь вы можете поднять заднюю крышку, она держится на слабом клею, поэтому в первый раз может потребоваться небольшое усилие.
Шаг 6

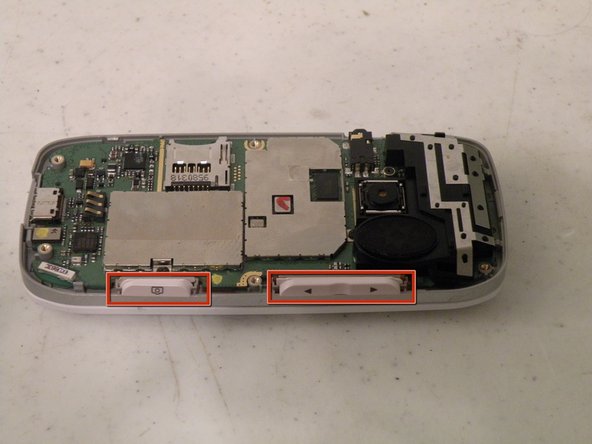

Снимите кнопки «Камера» и «Громкость».
Будьте осторожны, сами кнопки прикреплены к локальной плате очень тонким ленточным кабелем, снимайте только крышки кнопок.
Шаг 7

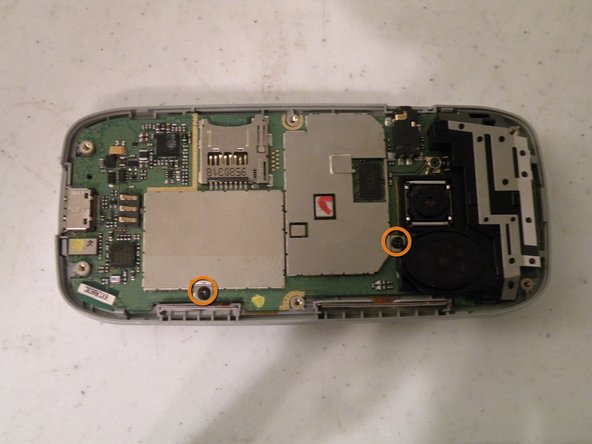

Открутите два крестообразных винта:
Теперь снимите выделенные зажимы (2-й рисунок), это освободит логическую плату.
Я рекомендую начать с этой, и как только она освободится, вы сможете просто сдвинуть ее вокруг других зажимов.
Шаг 8
Теперь поверните логическую плату вверх, чтобы обнаружить кабель ЖК-дисплея/цифровой клавиатуры, отсоедините его с помощью палочки или плоской отвертки.
Теперь вы можете снять логическую плату.
Шаг 9
Логическая плата:
Центральный процессор — ARM-процессор Qualcomm MSM6100.
Оперативная память, изготовлена компанией Hynix
Камера 1,3 МП, неплохо
Слот для карт памяти SD:
Динамик [Speakerphone]
Разъем для наушников:
Контакты аккумулятора:
Шаг 10
Крышка клавиатуры легко заменяется и просто снимается.
Шаг 11

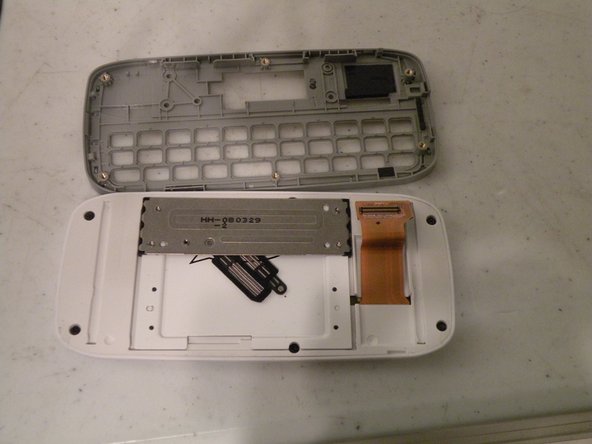

Отделите выдвижной узел телефона:
Выкрутите 4 крестообразных винта:
Теперь снимите его, продев кабель экрана/цифровой панели через отверстие.
Шаг 12
Выкрутите эти крестообразные винты:
Чтобы удалить все 6, вам придется сдвинуть выдвижной блок, чтобы добраться до двух центральных винтов.
Теперь, используя палец или плоскую отвертку, разделите две половины блока, продев кабель данных через отверстие.
Для этого может потребоваться небольшое усилие, так как вокруг обода нанесен слабый клей.
Шаг 13

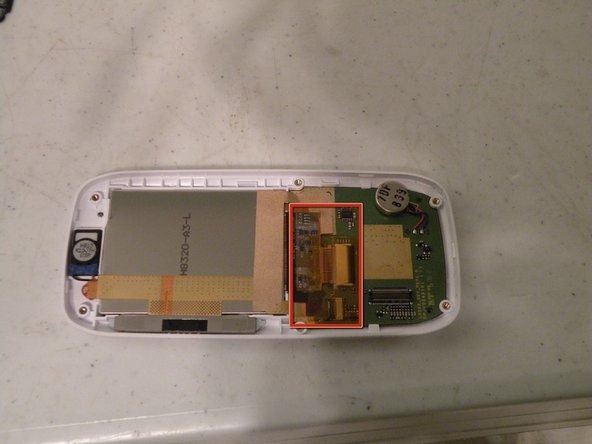

Теперь отсоедините кабель данных от платы с помощью пассатижей, будьте осторожны, это хрупкий разъем, и вы должны поднять его прямо вверх.
Теперь снимите этот кусок прозрачной ленты с желтым оттенком, закрывающий разъемы.
Шаг 14
Теперь вам нужно удалить этот кусок ленты с золотой сеткой.
БУДЬТЕ ОСТОРОЖНЫ ПРИ ЕЕ УДАЛЕНИИ, ТАК КАК ОНА ОБЕСПЕЧИВАЕТ ЗАЗЕМЛЕНИЕ, И ПРИ ПОВТОРНОЙ СБОРКЕ ЕЕ НУЖНО БУДЕТ ВСТАВИТЬ ОБРАТНО!
Шаг 15
Теперь поднимите этот выступ вверх, к нижней части телефона, и извлеките кабель динамика/кнопки.
Теперь медленно поднимите кабель вверх, обращая внимание на клей на задней панели.
Когда вы доберетесь до кнопок, будьте особенно осторожны, а когда доберетесь до динамика, используйте плоскую отвертку и выньте динамик.
Шаг 16

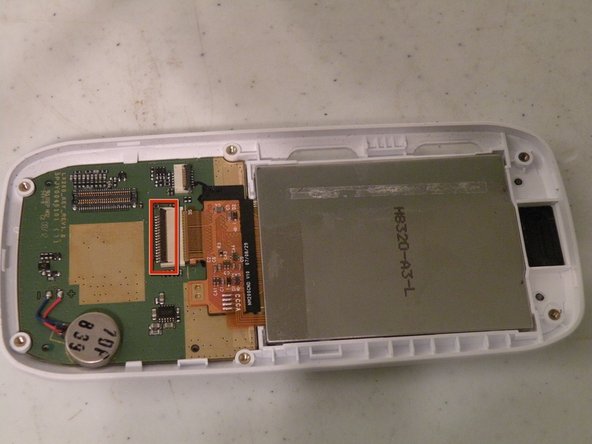

С помощью шила или плоской отвертки поднимите этот выступ вверх, чтобы освободить кабель дисплея.
Теперь выведите кабель из разъема так, чтобы его можно было положить на верхнюю часть сборки.
Шаг 17

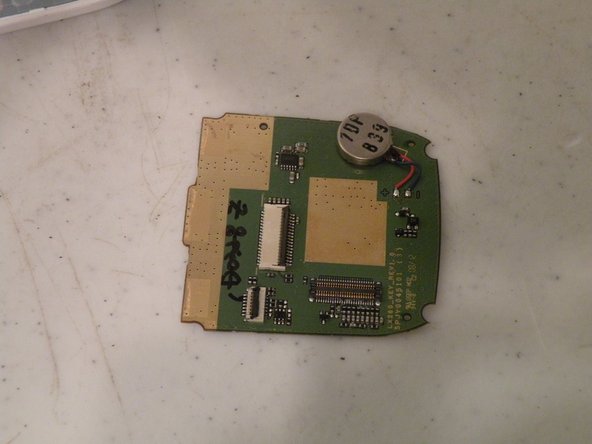

Чтобы снять плату, подденьте ее плоской отверткой или отверткой, чтобы освободить выступ с одной стороны, а затем снимите плату полностью, как и плату логики.
Шаг 18
Теперь можно снять крышку клавиатуры, как мы это делали ранее с алфавитной клавиатурой.
Шаг 19
К сожалению, ЖК-панель держится на месте с помощью сильного клея, и ее снятие почти наверняка приведет к растрескиванию экрана, поэтому снимайте ее только при замене экрана.
Шаг 20
Групповой снимок!
