Введение
Оторвался кабель на налобном фонаре Ledlenser H8R?
Нет проблем, вы можете припаять его обратно
Шаг 1 Разберите фонарь
поверните и потяните за серебряное кольцо фокусировки, и лампа откроется
Шаг 2 Разберите лампу
Открутите 2 винта, для этого вам понадобится Torx T6
затем снимите белую часть
не трогайте светодиод!
Шаг 3 Очистите паяные соединения
Удалите остатки с оборванного кабеля
Снимите кабельные стяжки

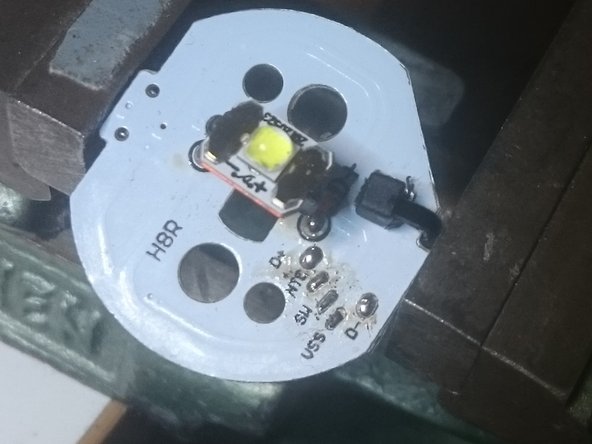

Шаг 4 Какой провод куда идет?
Загадка: какой провод куда идет?
красный = D+ / черный = D-
зеленый = VSS / желтый = SW (= переключатель)
белый = NTC (= датчик температуры)
Шаг 5 Не забудьте!
Для подстраховки извлеките батарею из батарейного отсека.
Внимание, перед пайкой не забудьте:
Проденьте кабель через два корпуса
Протяните кабель через защиту от перегибов
Шаг 6 Пайка
Паяйте 5 раз
Закрепите кабель с помощью кабельной стяжки
Теперь вы можете протестировать, но только на короткое время, иначе светодиод перегреется.
Соберите лампу!
