Введение
Распространенной неисправностью MINI Clubman 2007-2014 годов выпуска является то, что левая задняя раздельная дверь не открывается — защелка просто не расстегивается. Иногда она открывается, но затем не фиксируется снова, когда вы закрываете дверь.
Оказывается, это очень быстро и просто исправить! Я собрал эти инструкции со схемами (из официальных схем деталей MINI, любезно предоставленных realoem.com). Я думаю, что они полные, но, пожалуйста, дайте мне знать, если что-то непонятно или отсутствует, чтобы я мог их улучшить.
Изначально я написал это руководство и разместил его на форуме North American Motoring под названием How to Replace the Left Barn Door Lock on the 2007-2014 Clubman.
Доступ к замку раздельной двери на самом деле довольно прост. Вам нужно будет поднять пластиковую панель, которая расположена поперек проема задней двери. Так вы получите доступ к двум большим болтам Torx, которые крепят замок к кузову автомобиля, и сможете снять его. Затем просто выньте его через удобное отверстие в кузове, сделанное специально для этой цели, и отсоедините от разъема провода. Сборка обратна разборке.
Номер детали MINI — 51247167498. Введите его в свой любимый поисковик, и вы получите кучу запросов. Почти все, кто ее продает, будут доставлять ее вам прямо со складов MINI, так что просто ищите лучшую цену.
(Лично мне нравится ECS Tuning. Отличный сервис и поддержка сообщества Mini. Приобрести деталь можно здесь).
Если дверь уже заклинило, вам нужно открыть ее, чтобы починить. Эта тема на North American Motoring может помочь: Как вручную открыть задние амбарные двери.
Шаг 1 Снимите крышку порога
Откиньте откидной «плоский пол» багажника (багажник) назад.
Уберите все, что хранилось под ним, так как позже вам понадобится поднять панель пола.

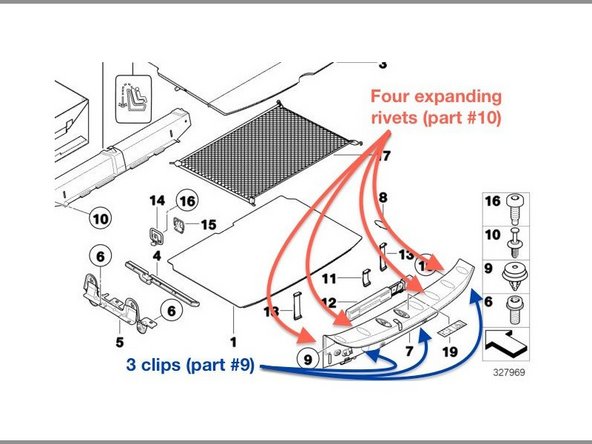

На этой схеме вы собираетесь снять деталь № 9. Она крепится четырьмя пластиковыми расширяющимися заклепками с внутренней стороны багажного отделения и тремя пластиковыми зажимами, которые мы просто вытащим.
Шаг 2 Снимите четыре расширяющие заклепки с крышки порога багажника
Снимите расширяющиеся заклепки. С помощью плоской отвертки (или инструмента для подрезки) аккуратно вытащите центральный штифт. (Это позволит стержню заклепки распрямиться, и вы сможете вынуть ее).
Затем с помощью плоской отвертки подденьте край заклепки и выньте ее. Это потребует некоторого усилия.
Чтобы увидеть заклепки, вам придется наклониться и заглянуть внутрь ботинка. Очень поможет фонарик.
Шаг 3 Снимите нижнюю панель пола
Снимите нижнюю панель пола (номер детали 9 на схеме).
Пальцами потяните нижний край крышки порога (деталь № 7) вперед к передней части автомобиля.
(Это от вас, если вы стоите снаружи задней части автомобиля. Я не могу представить, где еще вы можете стоять).
Вам нужно будет освободить металлические стяжки, которые крепятся к кузову автомобиля.
Крышка жесткая, но немного гибкая; вы не сломаете ее, но вам придется применить некоторое усилие.
Шаг 4. Снимите крышку порога
Как только вы освободите стяжки, потяните крышку порога прямо вверх.
Потяните сильно. Нет, сильнее. Да, так сильно. Продолжайте тянуть. Вы не сломаете ее.
Три пластиковые клипсы, удерживающие порог в нужном положении, должны выскочить.
Иногда клипсы отсоединяются от крышки и остаются в машине! Вытащите их с помощью отвертки или шила. Задвиньте их обратно в пазы на крышке порога.
Теперь самое сложное сделано!
Шаг 5 Снимите механизм замка

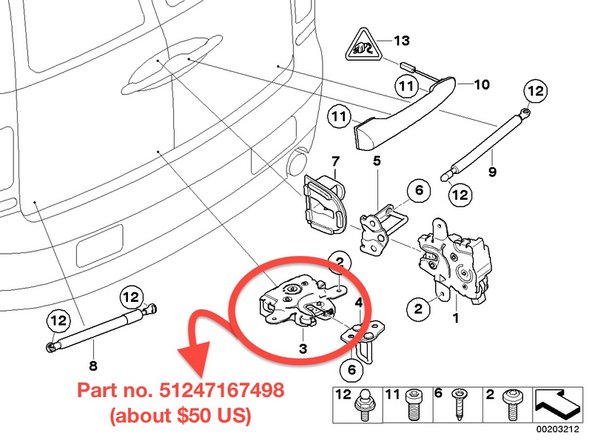

Вот вам свежая схема!
Открутите два болта Torx (номер 2 на этой схеме). Они немного тугие, но снять их не составит труда.
Теперь механизм замка свободен.
Потянитесь в корпус через отверстие прямо за ним и вытащите его!

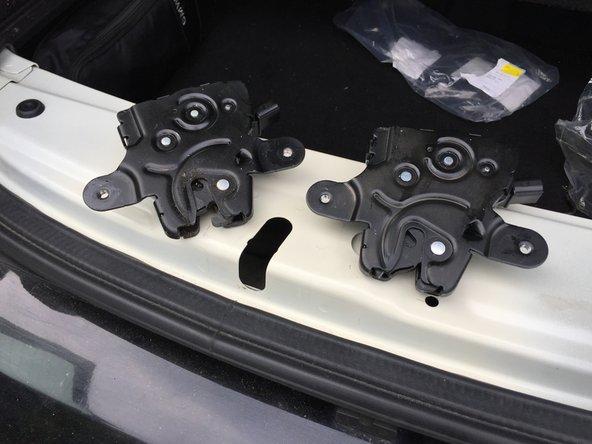

Шаг 6 Замените механизм замка
Отсоедините разъем жгута проводов.
Выбросьте механизм замка P.O.S., который вышел из строя.
Подключите новый замок к жгуту проводов.
Вкрутите механизм замка обратно; есть некоторая возможность регулировки по бокам, но я обнаружил, что если поставить его по центру, то он будет правильно прилегать к двери.
Затяните болты очень сильно.
Не сорвите резьбу. Вы вставляете стальные болты в стальную резьбу, так что это маловероятно, но это не колесные болты, так что будьте осторожны.
Шаг 7 Проверка замка
Убедитесь, что раздельная дверь правильно защелкнулась и заблокировалась, а также что она отпирается, когда вы сжимаете ручку.
Шаг 8 Соберите все обратно
Установите на место крышку порога.
Убедитесь, что три белые пластиковые клипсы вставлены в свои пазы внутри крышки загрузочного порога.
Установите их на место, вставьте в отверстия и нажмите вниз.
Совет: Чтобы клипсы встали на место, вам, вероятно, придется хорошенько ударить по каждой из них рукой. (Клипсы редко ломаются, а если и ломаются, то стоят около 0,70 доллара за штуку).
Установите на место четыре расширительные заклепки
Извлеките центральные штифты из расширительных заклепок.
Вставьте каждую заклепку на место, затем вставьте центральный штифт и надавите на него.
Шаг 9 Соберите все обратно (продолжение)
Проверьте резиновое погодное уплотнение
Убедитесь, что резиновый погодный уплотнитель находится над крышкой порога.
Установите полы на место
Это до смешного просто, поэтому я не буду это описывать.
