Введение
Проигрыватель грампластинок Empire не включается. Вот несколько шагов, чтобы попасть внутрь, и первые вещи, на которые следует обратить внимание. Прежде чем приступить к работе, выньте вилку шнура питания из розетки!
Шаг 1 Снимите пластинку
Прежде всего, чтобы не забыть сделать это позже, выньте вилку шнура питания из розетки.
Пластина проигрывателя удерживается на месте с помощью зажима вокруг шпинделя. Я использовал два набора плоскогубцев, чтобы снять зажим. Один набор плоскогубцев удерживает клипсу на месте, чтобы она не вращалась, а другой набор отжимает ее от шпинделя.
Шаг 2 Снимите пластину
Приподнимите пластину на дюйм или около того, пока не увидите или не почувствуете ремень.
Снимите натяжение ремня с двигателя и поднимите тарелку прямо вверх. Ремень теперь имеет слабину, но он уменьшится примерно до размера барабана под тарелкой.
Обратите внимание на расположение маленькой прозрачной пластиковой шайбы (см. 2-е фото) Она может быть приклеена к нижней стороне пластины с помощью смазки — упомяните, чтобы потом не сбивать ее с пластины и не удивляться, откуда она взялась.
Шаг 3 Ослабьте установочный винт механизма плавающего проигрывателя
На нижней стороне поворотного механизма находятся два стержня (зеленый и оранжевый круги) с металлическими зажимами и две пружины (желтые квадраты).
Ослабьте установочный винт (зеленый круг) настолько, насколько это возможно (заподлицо с платформой), чтобы дать больше пространства для маневрирования всего механизма.
Для любопытства посмотрите на последнем рисунке, как выглядят клипсы. Маневрирование всем механизмом, как я описываю в следующем шаге, предпочтительнее, чем деформация и удаление клипс, чтобы вы могли поднять весь механизм прямо вверх.
Шаг 4 Снимите плавающий поворотный механизм
Надавите на заднюю часть механизма рядом с рычагом, сжимая задний винт.
Поднимите механизм возле рычага.
Сдвиньте механизм к передней части проигрывателя и слегка приподнимите/покачайте, чтобы вытащить задний установочный винт из пластикового фиксатора/опоры.
Затем сдвиньте механизм плавающего проигрывателя вправо, чтобы снять его с левого фиксирующего стержня/зажима.
Существует один основной пучок кабелей, соединяющий механизм плавающего проигрывателя с корпусом проигрывателя. Вы должны быть в состоянии повернуть механизм на 180 градусов, поднимая левую сторону вверх и вправо, не натягивая никаких шнуров. Пробег может варьироваться, в конце концов, здесь использовались затяжки…
Шаг 5 (необязательный) Отсоедините пучок кабелей от механизма проигрывателя
В моем устройстве этот разъем для пучка кабелей снимается довольно легко. Сожмите фиксирующий зажим на боковой стороне и покачайте из стороны в сторону (красный кабель к белому кабелю).
Если вы не будете часто перемещать плеер, заклеивать его скотчем или иным образом удерживать механизм на месте, вам не нужно этого делать. Но если кабель выходит легко, я рекомендую это сделать, коробка раздражает.
Шаг 6 Задокументируйте внутренности, прежде чем что-то делать
Сделайте кучу фотографий. Даже одного и того же объекта, но под разными углами. Вы можете просто удалить их позже, когда (если) они вам не понадобятся.
Шаг 7 Больше фотографий
Еще фотографии внутренностей. Обратите внимание на скрутки вокруг проводов и ленточного кабеля. Уф. Не тестировал CD-плеер, но не заметил никаких разрывов.
Шаг 8 Проверка выключателя питания
Плеер не включался при установке любого режима, поэтому сначала решили проверить выключатель питания.
Проложите кабели от выключателя и снимите разъем с платы.
Поднесите мультиметр к двум выводам разъема. Проверьте целостность, ее не должно быть. Затем переверните переключатель, и у вас должна быть непрерывность.
Если нет, что ж, вероятно, это будет неудачное время. Похоже, что лицевую панель плеера можно снять, открутив маленький черный винт в верхней части корпуса и в нижней. У меня такой необходимости не было, поэтому я этого не делал. Удачи. Обновите это руководство, если у вас получится!
Шаг 9 Проверка блока питания
(На этом этапе плеер должен быть отключен от сети) Осмотрите кабель на предмет зазубрин, потертостей и т.д.
Отсоедините разъем питания. На самом деле это тоже довольно неприятно. Используйте короткогубцы, чтобы сжать зажим (но не слишком сильно) и вынуть разъем. Начинайте осторожно, чтобы не деформировать и не сломать разъем. Или, если вы это сделаете, я думаю, вы могли бы просто использовать твист-галстук или горячий клей, как они сделали на остальной части этого (Ok не действительно).
Осмотрите разъем. Когда я снял его, я заметил, что красный провод кабеля не был полностью посажен в разъем. (В оранжевом круге вы можете увидеть немного металла на разъеме красного провода против отсутствия такового на разъеме черного провода).
Я вставил провод обратно, и он защелкнулся. После этого я не смог легко извлечь его. Так что, похоже, он не был подключен с завода и ослаб после нескольких использований.
Подключите шнур питания к стене и проверьте разъем мультиметром. У меня было 6,5 В постоянного тока, но у вас может быть по-разному. Я бы, по крайней мере, поставил на то, что это постоянный ток, но эта штука… эх.
Если вы получили 6,5 В постоянного тока (или то, что вы считаете разумным показанием), отключите шнур питания устройства от стены. Затем снова подключите разъем к плате.
Если вы не нашли никаких проблем, продолжайте осматриваться и удачи.
Шаг 10 Сборка
Большинство шагов можно выполнить в обратном порядке, но у вас есть два варианта замены пластины и приводного ремня.
Вариант 1: Вы можете установить плавающий механизм обратно на проигрыватель (наклонив его вперед и внутрь, чтобы поместить его на пластиковые фиксаторы). Затем необходимо установить ремень на двигатель.
Это можно сделать, удерживая ремень на барабане, как показано на рисунке.

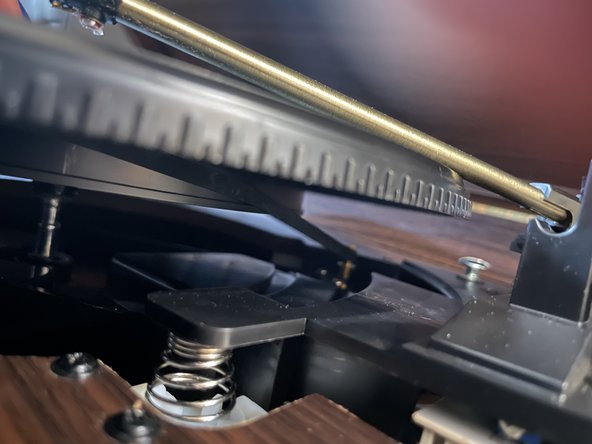

Затем положите тарелку на самый верх шпинделя под небольшим углом, чтобы она не скользила вниз. Это даст вам возможность установить ремень на двигатель.
Вариант 2: Вы можете поместить пластину обратно на плавающий механизм, когда она отсоединена от проигрывателя. Это позволит вам легче прикрепить приводной ремень, но плавающий механизм будет сложнее вернуть на место. (На самом деле я так не делал, так что это может оказаться невозможным с требуемым угломером и размером пластины, как я только что понял…)
Шаг 11 Проверка
Проверьте, что устройство действительно включается и что FM-радио работает.
И проверьте все другие средства, которые есть у вас под рукой.
