Как провести антенну на 2 телевизора

Здравствуйте читатели блога !
Сегодня никого не удивить присутствием двух, трех и более телевизоров в семье.

Благосостояние растет, а значит появляются всевозможные хотелки, а для кого-то это возможно просто необходимо иметь два может три и более телевизоров в доме.

Но на каждый отдельный телевизор вести отдельную антенну не охота ,а иногда просто невозможно этого сделать.
Закономерно возникает вопрос, как подключить два телевизора к одной антенне и это возможно.

Есть несколько вариантов решения данной задачи, к одной антенне возможно подключение двух телевизоров с применением сплитеров, делителей, усилителей.

Конечно при некоторых способах бывают потери сигналов, но мы постараемся чтоб у нас два телевизора были подключены к одной антенне без потери сигнала.

А использовать постараемся как можно меньше дополнительных устройств.
Теперь обо всем по порядку.

Как подключить два телевизора к одной антенне цифрового тв с усилителем.

Так начнем наверно с кабеля.

Необходимо зачистить только верхнюю часть не повредив экран и фольгу

собираем фольгу и экранный провод в скрутку

теперь зачищаем центральную жилу необходимой длины.

Далее надеваем разъём указан стрелкой накручивающими движениями на кабель.

Необходимо при этом следить чтобы центральная жила не касалась экранной и фольги, это очень важно!
Далее нам потребуется делитель и не простой, а с согласованием.

На рисунке показано что по одной полосе можно пропускать питание.

Если наша антенна имеет усилитель значит его нужно чем то питать и сделать это необходимо чтоб питание шло именно на усилитель, а не в гнездо телевизора.

Делитель с согласованием делятся по полосам пропускания, но это совсем другая песня которую вам знать необязательно, просто запомнить что делитель от спутниковой тарелки подойдет для цифрового тв, а вот наоборот точно не выйдет.

Делитель так и называется делитель, то есть сигнал он будет делить, значит нам нужен хороший принимаемый сигнал.

Если сигнал нестабилен то ожидать хорошего качества не стоит.

Беда в том что такие делители достаточно сложно найти, а в обычных которых полно в каждом магазине применена трансформаторная развязка или емкость не столь важно какая.

Просто через нее напряжение на усилитель не поступит, но выход, как всегда, найден.

Применим обычный делитель плюс блок питания, но включим мы его до делителя тем самым подадим питание на усилок.

Нам понадобится дополнительный материал в виде

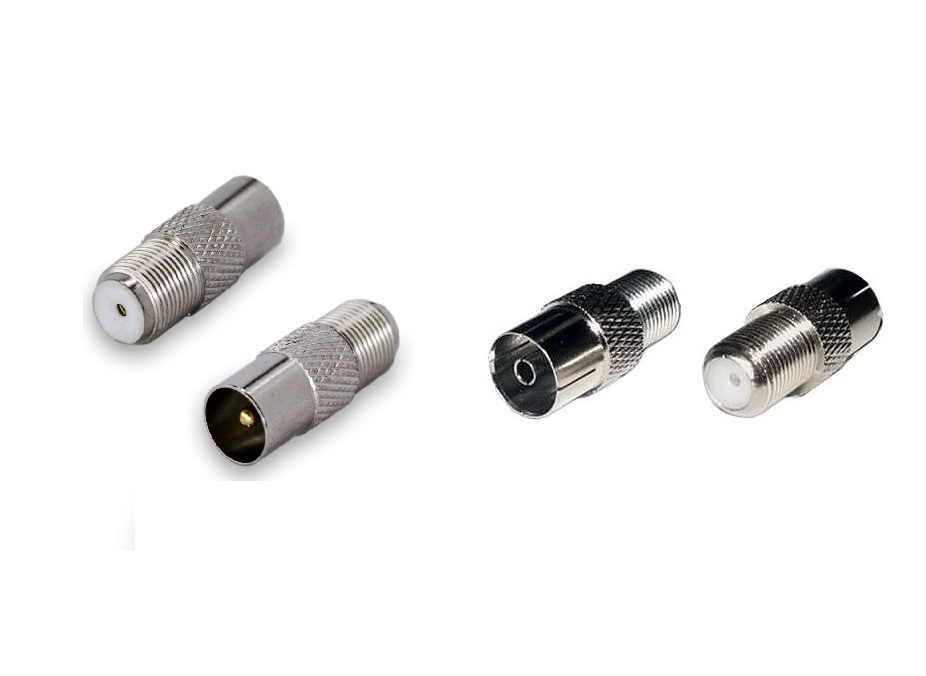

Вот таких двух вещиц разъемы папа мама.

Так можно решить проблему с обычным делителем без прохода по питанию антенна работать будет.

Так с первым способом разобрались приступим к следующему.

Как подключить два телевизора к одной антенне без потери сигнала и без разветвителя.

Многие сталкиваться с такой проблемой что при использовании всевозможных разветвителей делителей тройников и прочих устройство для деления сигнала.

Сигнал соответственно теряется он делиться в 2 и в трое короче не показывает ничего.

У некоторых это не то что проблема, а просто нет под рукой нет в магазинах определённых разветвители делителей и так далее.

Сейчас я расскажу и постараюсь на рисунках показать определенный способ который я применил у своего друга.

Как-то мы собрались с ним в баньке, а он привёз туда старенький телевизор от родителей правда в нём уже был dvb t2 тюнер.

Так как антенна на бане у него уже стояла и стоял большой телевизор, он думал что проблем у него с подключением не будет только нужно достать делитель.

В этот день в бане мы были недолго.

А на следующий день когда он привёз тройник и делитель позвал меня чтобы попробовать подключить всё это, потому что у него ничего не выходило..

Мы очень долго мучились, пробовали все возможные варианты даже пробовали вариант с усилением потому что антенна у него была с усилителем который не работал.

Меняли усилитель, меняли плату подающую питание в общем денег затратили кучу.

А решение данной проблемы лежало так близко на поверхности что я был просто в шоке когда его обнаружили.
Вкратце что мы сделали.

Так как один телевизор у него уже висел и показывал до этого было понятно что сигнал есть.

Правда он был недостаточно сильный всего где-то 48% силы, но качество было 100%.
И это при том что антенна была заточена с завода под усилитель вот такая

Но усилитель давно сгорел и поэтому она использовалась без усилителя, то есть питание не подавалось.

Что мы сделали, просто взяли два кабеля и воткнули их к усилителю антенны.

К сожалению фотографии данного процесса не было,но я кое чего сваял крепление там такое-же.

Да просто взяли два кобеля, зачистили изоляцию, скрепили экранирующую оплетку вместе, фольгу тоже соединили вместе.

Далее эту огромную скрутку просто засунул в штатное место в усилителе.

Это конечно было не просто, но на тот момент было уже все равно главное попробовать.

Синяя стрелка центральные жилы-встают замечательно и крепим винтом.

Красным показано как крепим экраны — тут конечно повозиться придется но все в пределах нормы.

Желтым показан моментик чтоб экраны не при каких условиях не касались центральных жил.

Потом закрепили всё это штатными винтами и радовались телевизором и на веранде и в предбаннике.

Каково было наше с ним удивление на тот момент описать сложно, но два телевизора от одной антенны работали на полную катушку.

После проделанной операции тоже самое я проделал у себя дома для подключения 3 телевизора и выкинул все усилители из схемы.

Сигнал был стабилен на обоих телевизорах также от 45 до 50% силы качество было от 90 до 100%.

Зависание провалов и перерывов в передачах нет.

Возьмите этот простой способ себе на вооружение и пользуйтесь.

Не переплачиваете за все возможные разветвители делители усилители и так далее, если это не нужно.

Просто сначала проверьте качество и силу сигнала с подключением 1 телевизора от одной антенны, а дальше сделайте соответствующие выводы.

На этом всё применяйте полученные метод на здоровье!

Если антенна правильно установлена и настроена, она будет принимать качественный телесигнал. И если этот так, у пользователя может возникнуть вопрос, нельзя ли подключить к ней сразу два телевизора. А если можно 2, то как быть с тремя или, скажем, пятью? Разберемся, в каких случаях это возможно и что потребуется для реализации задачи.

Сколько телевизоров можно подключить к одной антенне

Самый привычный для всех вариант – это «один экран – одна антенна». Однако сегодня уже никого не удивишь тем, что в одной квартире стоят два, три и более телериемника. Конечно, можно для каждого из них установить свою антенну, но намного выгоднее подключить все к одной общей, передающей высококачественный сигнал.

Технически двойное подключение несложное: есть специальные делители (двойники, тройники и пр.), с помощью которых один сигнал, поступающий по антенному кабелю, можно разделять на несколько.

При достаточной мощности сигнала и использовании качественных усилителей количество подключаемых телевизоров к одной антенне не ограничено .

При разделении сигнала нужно иметь в виду следующее:

Возможна потеря мощности.
Под действием электромагнитных волн, с помощью которых передается сигнал, в телеантенне возникает ток, идущий по коаксиальному кабелю к принимающему устройству. Однако ток этот слаб. Любое дополнительное сопротивление ведет к потерям и в конечном итоге – к затуханию. Поэтому, подключая второй телевизор, надо учитывать, что работать вся система будет либо в зоне с мощным телесигналом, либо же надо заранее предусмотреть подключение усилителя.
Делители (они же сплиттеры) бывают разных конструкций.
Здесь важно помнить: спутниковый сплиттер для приема эфирного цифрового телевидения подойдет, наоборот – нет. Кроме того, бывают делители с согласованием и без. В большинстве доступных моделей, продающихся в магазинах, применена обычная емкостная или трансформаторная развязка, а значит, нужно предусмотреть место для питания усилителя еще до делителя.
Подключать два телевизора нужно к одной антенне, но разным приставкам.
Подключение к единому ресиверу технически проще, но он объединяет сигнал, так что на оба экрана будет синхронно транслироваться одна и та же картинка.

Нужен ли усилитель

Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо подключить усилитель.

Он однозначно потребуется в ситуациях, когда:

сигнал имеет хорошее качество, но низкую мощность;
установлено два и более сплиттера;
используются длинные соединяющие кабели.

Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.

Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.

Подключение 2-х и более телевизоров к пассивной антенне

Пассивными называют те, которые не имеют конструктивно встроенного усилителя. Они принимают сигнал только за счет своей формы. Если усиление требуется, то оно обеспечивается за счет дополнительно подключаемого внешнего блока.

Самый простой способ подключить два телевизора – это установить на антенный кабель сплиттер с соответствующим числом выходов.

Наилучшими вариантами здесь будут:

Максимальное число телевизоров, подключаемое с помощью одного сплиттера, – 8 штук с использованием SAH 812F . Если требуется большее число, необходимо уже строить цепь из делителей, разветвителей и как минимум одного усилителя.

Другой вариант подключения трех и более телеприемников – использование активного разветвителя. В этом случае кабель с антенны подключается к делителю, имеющему каскад усиления, а он, в свою очередь, передает сигнал на еще один разветвитель пассивного типа.

Активный разветвитель может иметь отдельный вход для питания или использовать ток, подаваемый от ресивера по тому же кабелю, по которому идет антенный сигнал.

Подключаем 2 телевизора к активной антенне

Под активной антенной понимается устройство, в котором блок усиления является ее конструктивной частью. При этом питание он чаще всего получает по коаксиальному кабелю. Подключить к такой антенне столько телевизоров, сколько требуется, можно двумя разными способами.

Через делитель с согласованием

Усиливающий блок нуждается в питании. Однако, если использовать обычный делитель, ток на антенну не пойдет: там стоит трансформаторная или емкостная развязка. Чтобы подать ток на усилитель, потребуется специальное устройство – делитель с проходом по питанию (Power Pass).

Чтобы подключить к такому делителю 3, 4 или более телевизоров, можно воспользоваться активными разветвителями с внешним питанием. Цепочка соединения строится в этом случае так же, как описано выше для пассивной антенны.

Через обычный разветвитель

В том случае, если делителя с проходом питания нет, ток можно подать на участке между ней и сплиттером. В этом случае используется крепежный элемент для врезки и сепаратор блока питания.

на усилитель подается необходимый ток;
сигнал через делитель идет к приемникам.

Если потребуется подключить 3 и более телевизора, нужно взять сплиттер с соответствующим количеством разъемов. Принципиальная схема та же.

Бонус: подключаем 2 телевизора без переходников

Как утверждают телемастера-любители, в некоторых случаях переходники в виде делителей не только не нужны, но даже и вредны.

Эксперты предлагают следующую схему:

Берется антенна и два коаксиальных кабеля.
Концы зачищаются. Расстояние, на котором нужно снять верхнюю изоляцию, определяется экспериментально.
У кабелей расплетается оплётка и фольга и из нее делается общая скрутка. Центральные провода остаются порознь.
Эти две жилы крепятся винтами на штатное место в антенне. Скрутку из экранирующего материала присоединяют там же, где в норме должен находиться экран у одиночного кабеля. Главное при этом – следить, чтобы жилы не соприкоснулись с экраном.

Однако технологически оно труднее, вдобавок непредсказуемым образом изменяет характеристики цепи, поэтому использовать такой вариант подключения можно, но результат не гарантирован.

Особенности подключения к приставкам

В том случае, если используется ресиверы или тюнеры, подключить второй телевизор можно двумя способами. Какой конкретно подойдет, зависит от конструкции принимающей аппаратуры.

В том случае, если хотя бы на одном из приемников есть разъем RF-OUT, подключение производится так:

Первый ресивер подключается к антенне через обычный кабель и соответствующее гнездо на корпусе.
Второй приемник подсоединяют уже к первому. Для этого в его конструкции должна быть предусмотрена возможность не только подключаться к антенне, но и ретранслировать сигнал. Как правило, в таких приставках выходное гнездо помечается как «RF Out» или аналогичным образом.

Важно! При использовании двух ресиверов для того, чтобы смотреть не только бесплатные, но и закодированные пакеты каналов, придется приобретать две смарт-карточки и вносить абонентскую плату за оба комплекта оборудования.

В том случае, если ни один из ресиверов не имеет гнезда для выходного сигнала, придется приобрести делитель. Установка с использованием сплиттера в общем случае выглядит так:

антенный кабель от тарелки подключается к делителю;
каждый из ресиверов с помощью аналогичного экранированного кабеля соединяется с соответствующим выходным гнездом сплиттера;
каждый ресивер независимо настраивается на прием.

Особенности подключения к одной спутниковой тарелке

В том случае, если конвертер антенны имеет два выхода (для сигналов с горизонтальной и вертикальной поляризацией), к каждому из них можно подключить свой ресивер. Либо использовать мультисвич-делитель: к нему подключаются оба выхода конвертера, а он раздает сигналы 2–3 ресиверам. Однако и здесь надо иметь в виду, что потребуется отдельно оплачивать каналы для каждого устройства.

Наконец, можно подключить к одной тарелке два конвертирующих блока. Тогда к каждому из них можно будет подключить свой ресивер. Однако нужно помнить: нельзя использовать два конвертера для приема каналов с одного спутника. К счастью, геостационарная орбита заполнена достаточно плотно и в зоне приема практически всегда окажется дополнительный спутник.

При использовании ВЧ-модулятора порядок действий будет следующим:

Ресивер подключается и настраивается для приема спутниковых каналов.
К его аудио- и видеовыходам, по которым транслируется низкочастотный сигнал (AV, SCART и пр.), подключается ВЧ-модулятор. Это устройство преобразует низкочастотный сигнал в высокочастотный и делит его на несколько ВЧ-выходов. К ним уже можно подключать обычные коаксиальные кабели на 75 Ом.
Кабели подключаются в антенный разъем приемников, которые настраиваются на частоту трансляции.

Важно! С использованием ВЧ-модулятора можно подключать любое количество телевизоров, на какое хватит разъемов на устройстве. Однако показывать все они будут один канал. Поэтому такая схема чаще используется в барах, кафе, магазинах, а не в жилых домах.

Вместо выводов

Подключение двух и более телевизоров к одной антенне – технически непростое дело, но решаемое. Оно может потребовать использования дополнительного оборудования и расчетов. Кроме того, необходимо учитывать имеющиеся уровень и качество сигнала.

Наш эксперт Станислав Боуш Рассказывает:

Для того, чтобы подключить два и более телевизоров (то есть в телевизорах уже есть встроенный тюнер для приема 20 бесплатных цифровых каналов) к одной активной антенне необходимо понимать ( видео как подключить два цифровых блока DVB-T2 к одной активной антенне находится по другой ССЫЛКЕ ).

Вопросы, которые мы обсудим:

-активная или пассивная антенна подойдет больше для разветвления, комнатная или наружная;
-где удобно ставить разветвитель и нужен ли он;
-какой должен быть разветвитель — обычный или проходной.

1. Какая у вас антенна — активная, или пасивная.

В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится.

Если антенна пассивная, то есть не требует питания, потому что в ней нет усилителя, то все более менее просто. Главное, сначала настройте антенну с одним телевизором, добейтесь максимума сигнала и только потом начните его разделять на два, три и более телевизоров.

Для разделения сигнала попалам придуман специальный делитель. Нельзя просто скручивать звездочкой три пары телевизионного кабеля, потому что весь сигнал в такой скрутке пропадет. Законы электрических соединений на высоких частотах действуют по другому. Вот специальный делитель, позволяющий подать сигнал от одной антенны на два телевизора. На делителе всегда указывается вход (IN от антенны) и два выхода (OUT к телевизорам).

На кабель накручиваются специальные разъемы F-коннекторы и ими ТВ кабель подсоединяется к резьбовым разъемам делителя. Все очень удобно и просто .

Итак, если антенна без усилителя, все понятно, а если необходимо усилить сигнал еще больше, потому что пассивная антенна слабовата? Тогда антенна должна иметь встроенный усилитель. То есть антенна активная. Как это определить? Очень просто. Выведите на экран телевизора информацию о мо уровне и качестве сигнала. Для этого надо нажимать на пульте кнопочку ИНФО один раз, два или три. Эта функция есть во всех цифровых приставках (но не во всех СМАРТ-Телевизорах).

ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА

Если интенсивность и качество сигнала более 80%, сигнал можно делить. Если меньше — его надо сначала усилить, иначе могут начаться пропадания и замирания сигнала. То есть вместо пассивной антенны надо переходить к активной или брать более мощную активную. Ставить антенну повыше, точнее направлять.

Это касается и наружных, и комнатных антенн. Например вместо обычной китайской антенны Усы и кольцо рекомендую для нескольких телевизоров или тюнеров использовать мощную современную комнатную антенну Т-3320 производства ANTENNA.RU.

ВИДЕОРОЛИК НА YOUTUBE КАК К ОДНОЙ АНТЕННЕ ПОДКЛЮЧИТЬ ДВА ТЕЛЕВИЗОРА

2. Активная телевизионная антенна.

Надо принимать во внимание, что сигнал для двух телевизоров будет делиться попалам по мощности, те есть на каждый телевизор идет только половина принятого сигнала. Именно поэтому применение активной антенны рекомендуется для двух и более телевизионных приемников.

ЕЩЕ РАЗ: Активная ТВ антенна отличается от пассивной тем, что внутри нее есть усилитель телевизионного сигнала. например, вот такой:

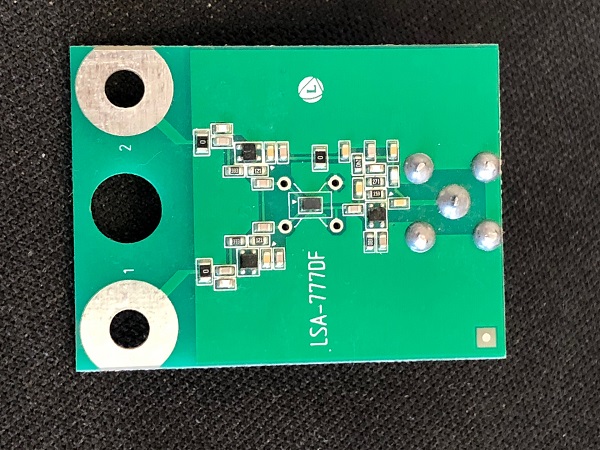

Для того, чтобы усилитель работал, надо на него подать напряжение питания. В современные антенны питание подается по центральной жиле кабеля. Чаще всего напряжение питания 5 Вольт. Но это всегда желательно уточнять заранее. А как подать питание 5 Вольт на антенну по антенному кабелю? И еще разделить сигнал на два телевизора?

Для современных СМАРТ телевизоров самое простое решение — приобрести инжектор питания. Именно этот инжектор подаст +5вольт питания на центральную жилу кабеля. Инжектор устанавливается рядом с телевизором в разрыв антенного кабеля.

Инжектор питания без светодиодного индикатора индикатора это крайне загадочная вещь — абсолютно непонятно, получил ли он питание от USB, подал ли он питание 5 Вольт на активную антенну — без индикатора все это тайна покрытая мраком. Именно поэтому я рекомендую инжектор питания Триада-311 (ссылка на него есть в конце статьи).

USB инжектора подключаем в любой USB на телевизоре, но лучше в блок зарядки мобильного телефона. На USB телевизора иногда питание не подается (в некоторых тв питание подается на USB ТОЛЬКО ЕСЛИ ВЫБРАТЬ В МЕНЮ ТЕЛЕВИЗОРА СМОТРЕТЬ ФИЛЬМ ИЛИ СЛУШАТЬ МУЗЫКУ С ФЛЕШКИ), поэтому лучше в блок зарядки мобильного телефона.

Кабель от антенны подключается в штекер инжектора МАМА, Штекер инжектора ПАПА подключается во входное гнездо делителя сигнала. При этом лучше использовать делитель без резьбы, а с телевизионным разъемами. Выходы делителя подключаются к двум телевизорам.

Понадобятся переходники с F-разъема на штекера ТВ-Папа и ТВ-Мама по 3-5 шт, в зависимости от того, какие разъемы на делителе — гладкие или резьбовые.

В инжекторе питания Триада Т-311/antenna.ru при правильном подключении инжектора светится индикаторный светодиод. Это огромное преимущество! На инжекторах остальных производителей индикатора нет. Поэтому понять, правильно вы подключили инжектор или нет, невозможно. Используйте именно Триада Т-311/antenna.ru и у Вас все получится!.

3. Два телевизора, но есть ресивер для приема цифрового ТВ.

Современный приемник цифрового телевидения позволяет без труда подключить два телевизора к одной антенне.

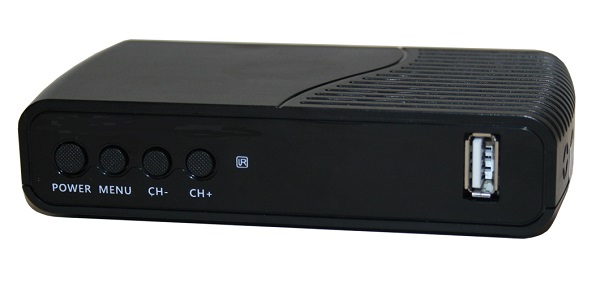

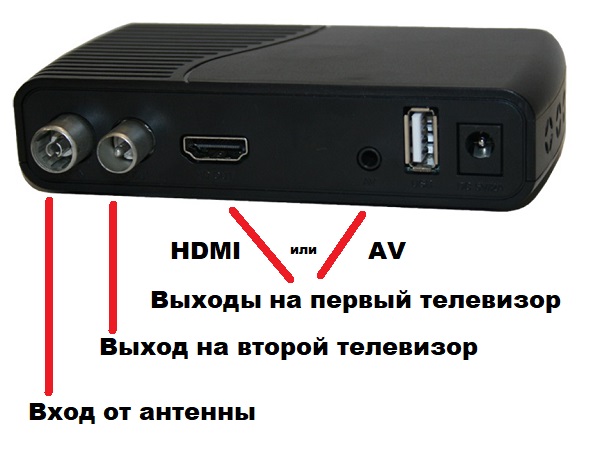

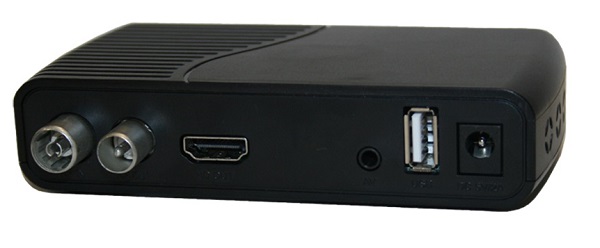

С задней стороны у любого DVB-T2 ресивера находится куча нужных разъемов. Используем Их!

Активную антенну подключим во входное гнездо антенного входа (самое левое). Правее него находится антенный выход. Именно этот выход мы используем для подключения второго телевизора. При помощи антенного удлинителя нужной длины (до 20 метров). Первый телевизор подключаем к ресиверу через AV или HDMI соединительные кабели. AV входит в комплект любого тюнера, HDMI кабель покупается отдельно.

Ну и теперь самое главное:

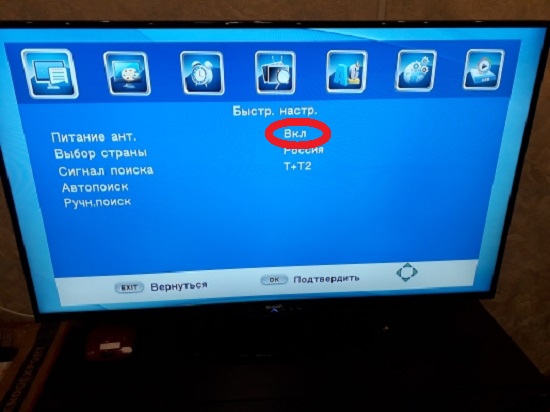

Включаем в меню первого тюнера питание активной антенны. Для этого нажимаем кнопку МЕНЮ

на пульте тюнера и ищем Питание Антенны. Переключаем с ОТКЛ на ВКЛ и теперь антенна работает!

Конечно, на второй телевизор придет уже ослабленный сигнал, но обычно этого достаточно. Так же можно организовать прием сигнала на 3-4 телевизора. Особенно, если телевизоры устаревшие и ТВ приемники для них все равно купить необходимо.

Так что все очень просто. Все товары, описанные в статье, можно приобрести на сайте antenna.ru по ссылкам ниже. Жмите на картинки товара и покупайте!

Вот как это будеть выглядеть — все очень просто и никаких дополнительных устройств для подключения второго ресивера не требуется — только удлинитель.

Итак, если телевизор новый, то от ресивера можно просто взять сигнал с выхода, а если телевизоры не новые, от одного из них питаем антенну, а остальные выстраиваем последовательно.Точно так же поступим с третьим ресивером. С четвертым, с. а вот сколько ресиверов можно так последовательно подсоединить, зависит от уровня сингнала от антенны, качества и длины кабеля. Кроме того, на каждом ресивере сигнал делится попалам по мощности. Таким образом, данный способ можно использовать не до бесконечности.

4. Подключение нескольких телевизоров блоков ресиверов с применением проходных делителей.

Проходной делитель это такой, который пропускает ток для питания активной антенны. Есть два вида делителей — обычные (они не пропускают ток) и вот эти самые проходные. Разница в цене чаще всего несущественна.

Проходные делители отличаются от обычных цветом этикетки. Обычные — черная этикетка. Проходные — красная или с красными стрелками, показывающими как сигнал может пройти. Но лучше на всякий случай уточнить у продавца. На фото слева обычный делитель на три, с права проходной делитель на два. Надпись Power pass — тоже помогает понять что это проходной делитель и показывает, как можно подать питание.

То есть вы подаете питание на центральную жилу кабеля у себя в квартире (включая питание в меню ресивера или при помощи инжектора питания), а ток идет по этой самой центральной жиле сквозь все проходные делители сигнала до антенны, которая расположена, например, на улице. Зачем это нужно? Иногда невозможно последовательно довести сигнал до каждого телевизора или ресивера цифрового ТВ. Например, в доме два этажа, мы делим сигнал и потом последовательно идете от ресивера к ресиверу отдельно по первому и второму этажам, как в первой части.

Вот как это может выглядеть:

Такая схема подключения позволяет включать питание антенны ближайшим к антенне ресивером или на первом, или на втором этаже. Если включить оба — ничего не произойдет, должна сработать диодная защита ресивера. Но, как говориться, лучше проверить. Это очень удобно — выключил ресивер на первом этаже — а антенна работает, тк питание подается от ресивера второго этажа.

Вопросы, которые мы обсудим в следующих выпусках:

-активная или пассивная антенна;
-где удобно ставить разветвитель;
-какой должен быть разветвитель — обычный или проходной.

Итак, Проходной делитель это такой, который пропускает ток для питания активной антенны. То есть вы подаете питание на центральную жилу кабеля у себя в квартире, а ток идет по этой самой центральной жиле до антенны, которая расположена, например, на улице. Именно так сделано в спутниковой антенне, так же можно сделать и с ТВ антенной.

Еще раз — включать питание антенны надо в меню тюнера ближайшего к антенне ресивера.

Вот и все на сегодня. С Вами был эксперт Станислав Боуш.

В следующей статье Я расскажу, куда направить антенну для приема 20 каналов бесплатного цифрового телевидения, как собственно узнать куда повернуть цифровую антенну, где находится передатчик цифрового ТВ и о карте приема цифрового — местонахождении и зоне покрытия цифрового сигнала в России.
