Введение
Используйте это руководство для проверки и замены заднего воздушного канала и заслонки на холодильнике LG модели LFX25973.
Задний воздуховод и заслонка позволяют холодному воздуху из испарителя морозильной камеры поступать в отделение для свежих продуктов (холодильное отделение). Заслонка контролирует этот поток и оснащена мотором для его управления.
Если заслонка неисправна, охлаждение холодильного отделения будет нарушено: либо слишком холодное (заслонка открыта), либо слишком теплое (заслонка закрыта).
Шаг 1 Выньте вилку из розетки холодильника
Перед началом ремонта отключите холодильник от сети.
Если вы проверяете или ремонтируете следующие элементы, вам также может потребоваться отключить и отсоединить подачу воды:
Мотор вентилятора конденсатора
Мотор компрессора и устройство тепловой перегрузки
Узел клапана подачи воды
Шаг 2 Откройте дверцы
Полностью откройте обе дверцы холодильника.
Шаг 3 Снимите полки
Поднимите передний край полки, чтобы освободить ее.
Отсоедините полку и снимите ее.
Повторите два последних шага для каждой полки, которую нужно снять.
Шаг 4 Извлеките ящики для хранения
Потяните ящики для хранения ящиков на себя и наклоните их вверх, чтобы извлечь.
Потяните нижний ящик на себя и наклоните его вверх, чтобы извлечь.

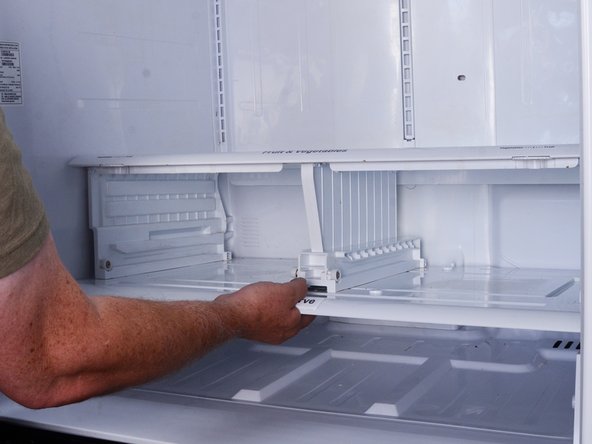

Шаг 5 Освободите раму ящика
Поднимите передний край рамы ящика в сборе, чтобы освободить ее.
Шаг 6 Снимите каркас ящика
Потяните раму ящика на себя и снимите ее.

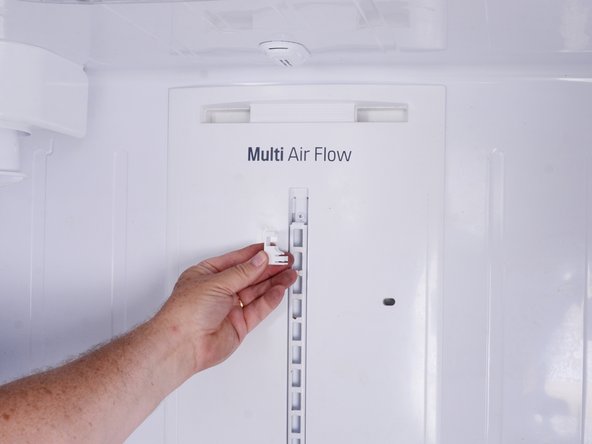

Шаг 7 Снимите крышки винтов кронштейна
Подденьте две крышки винтов кронштейна центральной полки с помощью пассатижей.
Шаг 8 Выкрутите винты кронштейна полки
С помощью крестовой отвертки выкрутите три винта, крепящие кронштейн центральной полки и воздуховод:
Два винта длиной 22,4 мм
Один винт длиной 12 мм
Снимите кронштейн центральной полки.
Шаг 9 Ослабьте воздушный канал
С помощью пассатижей ослабьте один край воздуховода.
Шаг 10 Измените положение воздуховода
Возьмитесь за воздуховод и поверните его наружу.
Не пытайтесь снять воздуховод полностью, так как он все еще соединен с холодильником.
Переместите воздуховод так, чтобы получить доступ к разъему в нижней части.

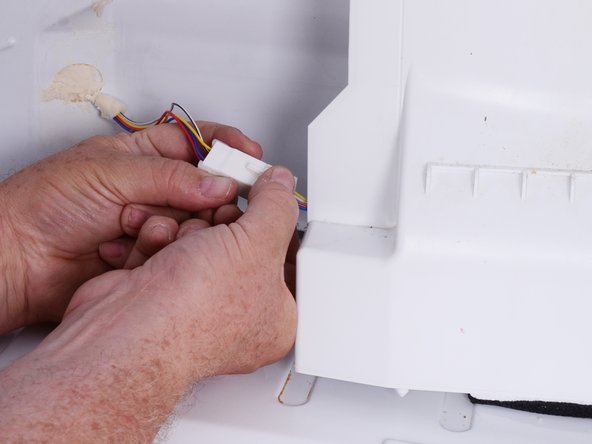

Шаг 11 Отсоедините разъем двигателя заслонки
Сожмите разъем и потяните его прямо, чтобы отсоединить.
Шаг 12 Снимите воздуховод
Снимите воздуховод.
Шаг 13 Проверьте сопротивление двигателя заслонки
Если у вас есть мультиметр, вы можете проверить сопротивление мотора заслонки.
Установите мультиметр в положение «Ом».
Измерьте сопротивление между ними:
синим и белым проводами
Желтым и красным проводами.
Нормальное значение сопротивления составляет 373-456Ω для каждой пары.
Если значения выходят за пределы этого диапазона, можно заменить весь узел. В качестве альтернативы можно разрезать ленту, скрепляющую пенополистирольный воздуховод, снять узел заслонки и заменить его.
