Введение
Используйте это руководство для обслуживания отбойного молотка Makita HM1203C 2010. Оно включает в себя замену уплотнений, смазки и щеток двигателя.
Везде, где есть смазка, обязательно очистите ее и замените новой. Рекомендуемая смазка — Makita 181490-7.
В данном руководстве детали сервисного набора будут упоминаться по их описанию в сервисном наборе, например, «уплотнительное кольцо 23».
Шаг 1 Снимите крышку двигателя
Перед началом ремонта убедитесь, что молоток отключен от питания.
С помощью крестообразной отвертки №2 открутите три винта, крепящие крышку двигателя.
Шаг 2
Снимите крышку двигателя.
Шаг 3 Снимите щетки
Потяните разъем щетки прямо на себя, чтобы отсоединить щетку.
Шаг 4
С помощью кирки или маленькой плоской отвертки оттяните пружину фиксации щетки от щетки.
Шаг 5
Поднимите щетку из корпуса электродвигателя, удерживая фиксирующую пружину в стороне.
Повторите три последних шага, чтобы снять вторую щетку.
Шаг 6 Снимите боковую ручку
Открутите ручку, крепящую боковую ручку.

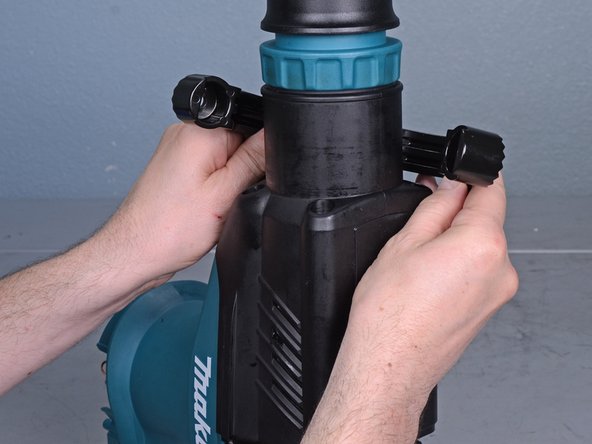

Шаг 7
Выверните болт, крепящий боковую ручку.
Снимите боковую ручку.
Шаг 8 Снимите узел рукоятки
С помощью отвертки Phillips #2 открутите шесть винтов, крепящих узел ручки.
Шаг 9
Потяните рукоятку в сборе от молотка, но пока не снимайте ее полностью. Она все еще соединена с молотком кабелем питания.

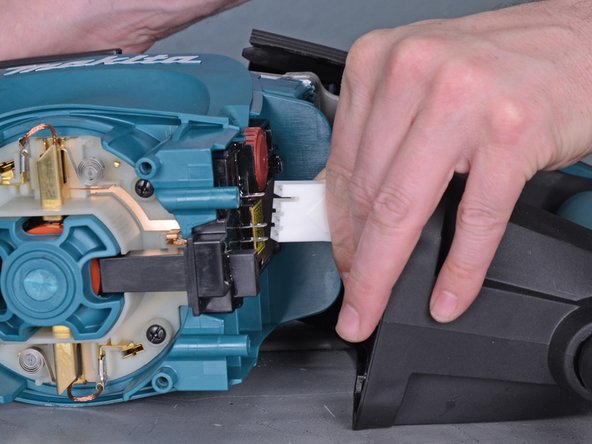

Шаг 10
Вытащите разъем питания прямо из вилки.
Снимите рукоятку в сборе.
Шаг 11 Разберите переднюю часть
С помощью небольшого шила или плоской отвертки подденьте резиновую переднюю крышку молотка.
Ее можно заменить в комплекте для обслуживания.
Шаг 12
С помощью плоскогубцев для стопорных колец разожмите стопорное кольцо на передней части молотка.
Снимите стопорное кольцо.
Шаг 13
Снимите шайбу с передней части молотка.
Шаг 14
Поднимите переднюю крышку с передней части молотка.
Шаг 15
Снимите резиновое кольцо с передней части молотка.
Шаг 16
Снимите внутреннюю переднюю крышку.

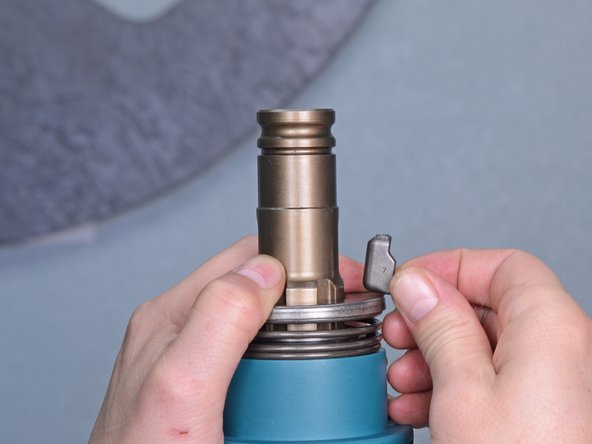

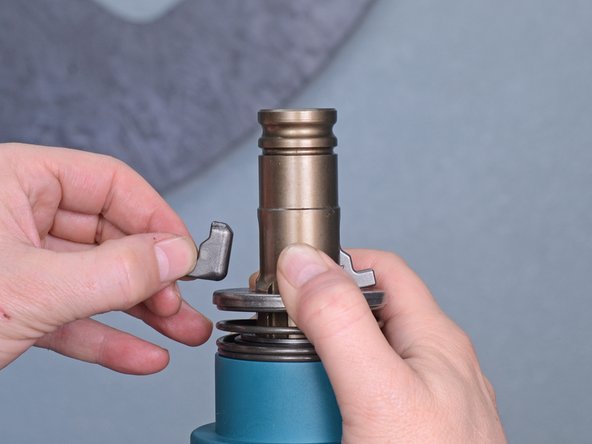

Шаг 17
Сожмите пружину и удерживайте ее, пока вытягиваете два фиксатора из пазов и снимаете их.

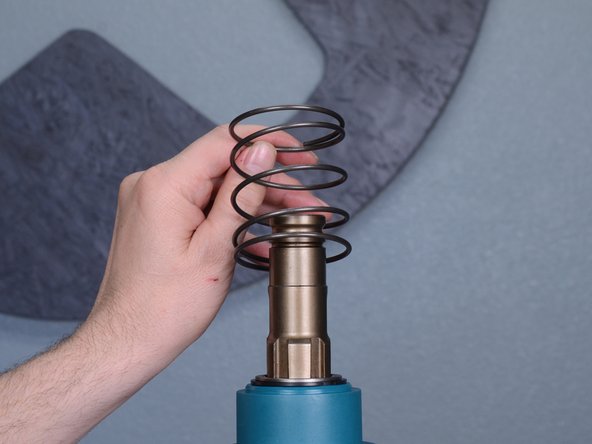

Шаг 18
Снимите направляющую пружины.
Извлеките пружину.
Шаг 19 Снимите ствол
Снимите переднюю крышку ствола.
Шаг 20
Выверните шестигранный болт 4 мм, крепящий крышку ствола.

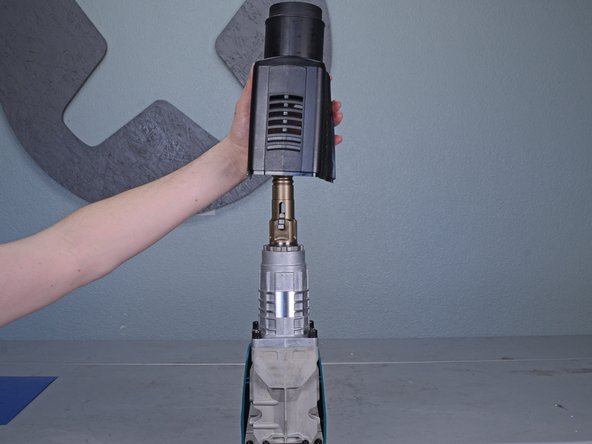

Шаг 21
Поднимите крышку ствола прямо вверх и снимите ее.

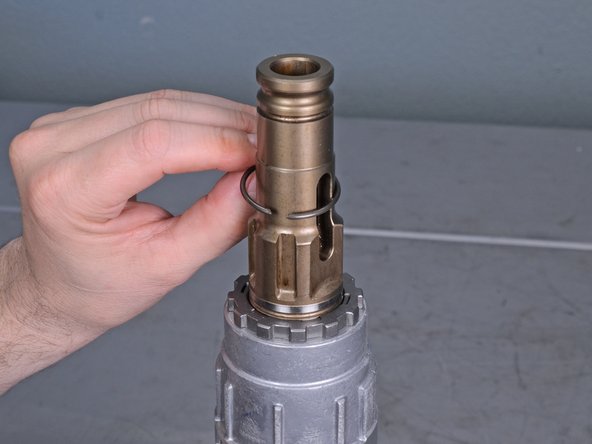

Шаг 22
С помощью плоскогубцев для стопорных колец раздвиньте стопорное кольцо, фиксирующее держатель болта.
Снимите стопорное кольцо.
Шаг 23
Поднимите шайбу с держателя болта и снимите ее.
Шаг 24
Выкрутите четыре шестигранных болта 6 мм, крепящих ствол.
Шаг 25
Поднимите ствол прямо вверх и снимите его.
Шаг 26 Снимите резиновое кольцо 39
С помощью углового резца вытащите шайбу и резиновое кольцо 39 из ствола.
Шаг 27
Снимите резиновое кольцо 39.
Ее можно заменить в комплекте для обслуживания.
Шаг 28 Снимите держатель затвора
Поднимите самое верхнее резиновое кольцо вверх и снимите его с держателя затвора.
Шаг 29
Поднимите самую верхнюю шайбу вверх и снимите ее с держателя болта.
Шаг 30
Возьмитесь за держатель болта, резиновое кольцо 24 и две металлические втулки под ним и снимите его с цилиндра.

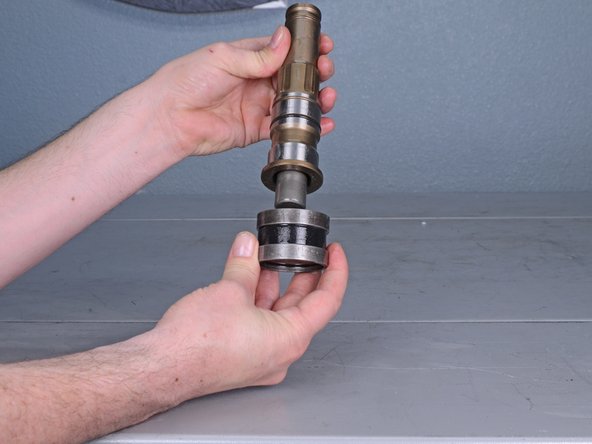

Шаг 31 Снимите резиновое кольцо 24
Отделите резиновое кольцо 24 и две металлические втулки от держателя болта.

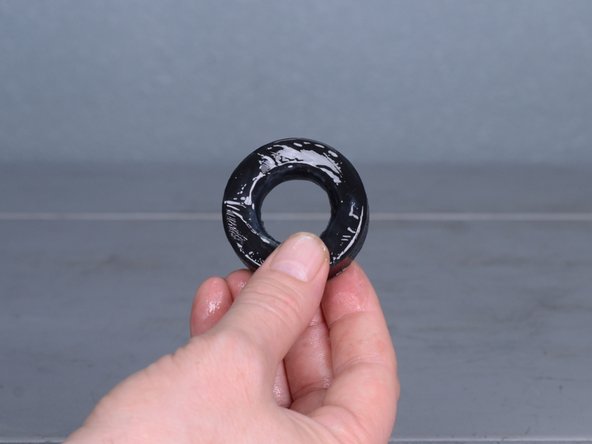

Шаг 32
Отделите резиновое кольцо 24 от двух металлических втулок.
Снимите резиновое кольцо 24.
Ее можно заменить в комплекте для обслуживания.
Шаг 33 Снимите уплотнительное кольцо 35.5
С помощью наклонного резца поднимите уплотнительное кольцо 35.5 из его канавки на держателе болта.
Снимите уплотнительное кольцо 35.5.
Ее можно заменить в комплекте для обслуживания.
Шаг 34 Извлеките болт
С помощью длинного кулака, длинной плоской отвертки или тонкого длинного стержня вытолкните болт из держателя болта.
Извлеките болт.
При сборке убедитесь, что все уплотнения на болте сидят правильно, пока вы вставляете болт обратно в держатель.

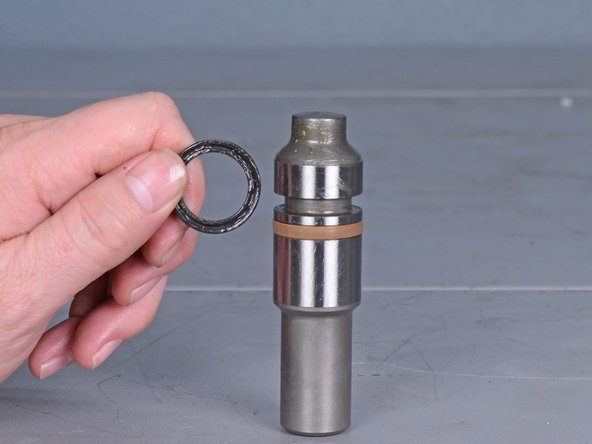

Шаг 35 Снимите крестообразное кольцо 21
Подцепите Х-кольцо 21 из его паза в болте с помощью наклонной кирки.
Снимите Х-кольцо 21.
Ее можно заменить в комплекте для обслуживания.

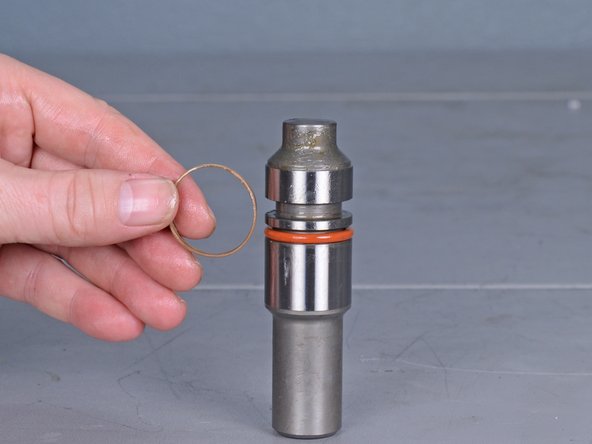

Шаг 36 Снимите фтористое кольцо 28
Подцепите фтористое кольцо 28 из его канавки в болте с помощью углового резца.
Снимите фтористое кольцо 28.
Ее можно заменить в комплекте для обслуживания.
Шаг 37 Снимите уплотнительное кольцо 23
С помощью углового резца выбейте уплотнительное кольцо 23 из его канавки в болте.
Снимите уплотнительное кольцо 23.
Ее можно заменить в комплекте для обслуживания.
Шаг 38 Снимите цилиндр
Поднимите цилиндр прямо из алюминиевого корпуса.
При сборке цилиндр должен будет скользить по поршню, который находится в нижней части алюминиевого корпуса. Убедитесь, что поршень отцентрирован и направлен прямо вверх, чтобы он полностью вошел в цилиндр.
Шаг 39 Извлеките ударник
Вытащите ударник из цилиндра.
Возможно, вам придется потрясти цилиндр, пока ударник не выскользнет из нижней части цилиндра.
При сборке сначала установите цилиндр, затем вставьте ударник через верхнюю часть, как показано на второй фотографии. Перед установкой ударника убедитесь, что цилиндр до конца вставлен в корпус.
Шаг 40 Снимите уплотнительное кольцо ударника 31.5
С помощью кирки подденьте уплотнительное кольцо ударника 31.5 и выньте его из канавки на ударнике.
Снимите уплотнительное кольцо ударника 31.5.
Ее можно заменить в комплекте для обслуживания.
Шаг 41 Снимите корпус
С помощью шестигранного ключа на 5 мм выкрутите шесть винтов, крепящих алюминиевый корпус.
Шаг 42
Отделите алюминиевый корпус от остальной части молотка.
Шаг 43
Выдвиньте фиксирующие направляющие и резиновую пластину из пазов на корпусе и снимите их.
Шаг 44 Извлеките поршень
С помощью крестообразной отвертки №2 открутите четыре винта, крепящие крышку поршня.
Шаг 45
Снимите крышку поршня.
Шаг 46
Поверните коленчатый вал и шатун так, чтобы шатун стоял вертикально, а его конец находился в самом низу корпуса.
Это выровняет коленчатый вал по отношению к вырезу в корпусе, чтобы он мог проскользнуть через корпус на следующих этапах.

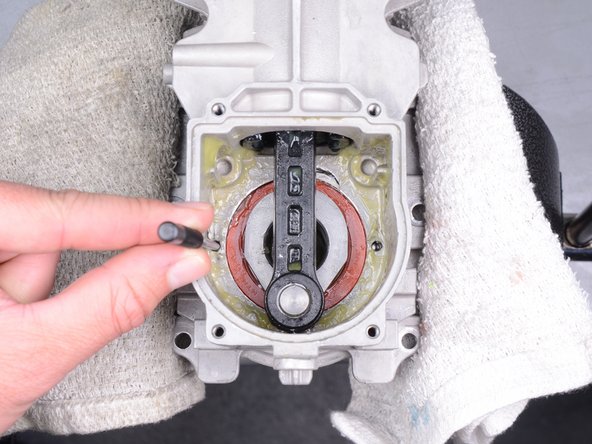

Шаг 47
С помощью осевого пресса и специального пуансона аккуратно выпрессуйте коленчатый вал, подшипник и шестерню в сборе из корпуса.
Если у вас нет доступа к прессу или специальному инструменту, используйте пуансон и молоток, чтобы постучать по коленчатому валу, пока весь коленчатый вал, подшипник и шестерня в сборе не начнут выдвигаться.
Также может потребоваться использовать пуансон меньшего размера, чтобы постучать по краям подшипника через небольшие отверстия в алюминиевом корпусе по обе стороны коленчатого вала.
При сборке убедитесь, что подшипник и шестерня находятся на одной линии с отверстием в алюминиевом корпусе, прежде чем вставлять их обратно. Перед установкой узла убедитесь, что вал совмещен с вырезом.
Шаг 48
Извлеките шатун и поршень из корпуса.

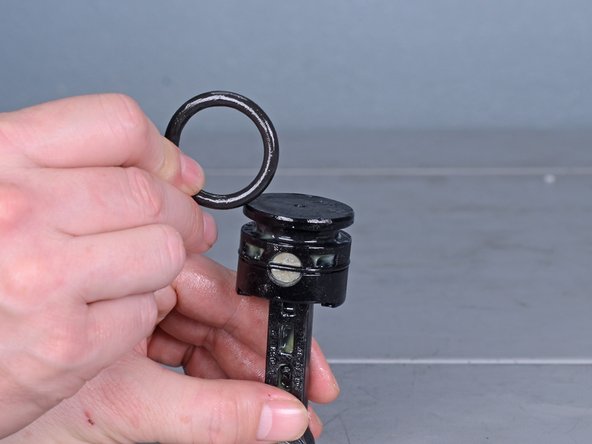

Шаг 49 Снимите уплотнительное кольцо поршня 31,5
С помощью кирки выбейте уплотнительное кольцо поршня 31.5 из его канавки в поршне.
Снимите уплотнительное кольцо поршня 31.5.
Ее можно заменить в комплекте для обслуживания.
Шаг 50 Снимите уплотнительное кольцо 35
С помощью кирки вытолкните уплотнительное кольцо 35 из его канавки в поршне.
Снимите уплотнительное кольцо 35.
Ее можно заменить в комплекте для обслуживания.
