Введение
Если водонагреватель кальцинирован или не нагревается должным образом, его необходимо заменить. Эта процедура описана здесь.
Шаг 1 Открытие корпуса кофемашины серии Jura Z
Отключите кофемашину от электрической розетки
Снимите все навесное оборудование: резервуар для воды, поддон для сбора капель, крышку ароматизатора.
Шаг 2
Поверните машину так, чтобы задняя часть была обращена к передней.
Надпись Jura должна быть снята. Поверните ее на несколько миллиметров против часовой стрелки.
Если это затруднительно, воспользуйтесь присоской.
Снимите знак Jura.
Шаг 3

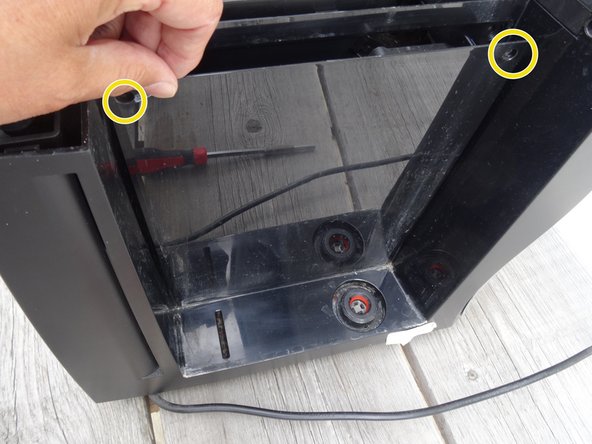

За табличкой Jura находятся два винта с овальной головкой. Их необходимо выкрутить.
Эти винты имеют овальную головку, что делает их похожими на заклепки (рисунок 2). Для их удаления необходимо использовать специальную биту. Если подходящей биты нет, можно обойтись плоскогубцами с игольчатым носом. Jura хочет оградить нас от собственных машин!!!!.
Шаг 4

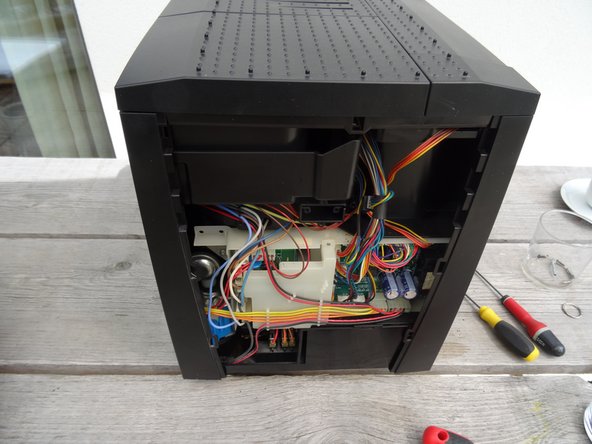

Немного надавите на заднюю часть, а затем снимите ее.
Шаг 5
Потяните правую боковую панель — если смотреть на переднюю панель — назад и снимите ее.
Иногда она немного застревает и может потребоваться немного больше усилий.
Шаг 6
В этом шаге необходимо открутить винты левой боковой панели. Боковую панель можно снять только после снятия верхней крышки.
Выкрутите винт Torx T15 на передней стенке боковой панели.
В боковой части находится крышка над варочной группой. Крышка крепится сверху двумя винтами с овальной головкой. Открутите их, чтобы снять крышку.

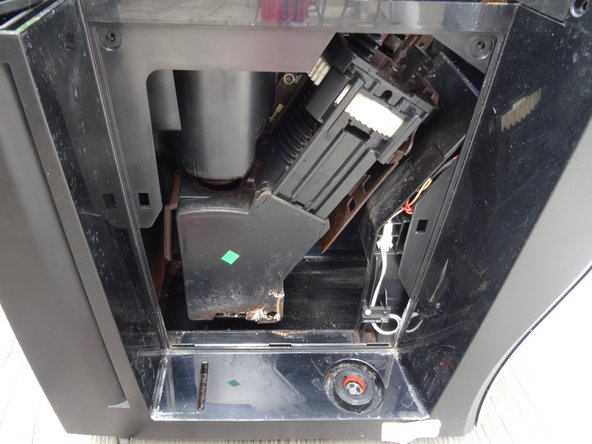

После снятия крышки становится видна заварочная группа
Шаг 7
В этом шаге показано, как снять верхнюю крышку
Извлеките лоток для порошка и все кофейные зерна.
Крышка крепится тремя винтами Torx T15. Их легко увидеть под крышкой, а также маленькую крышку на левой задней стороне.
Открутите два винта Phillips на контейнере для зерен и снимите контейнер для зерен.

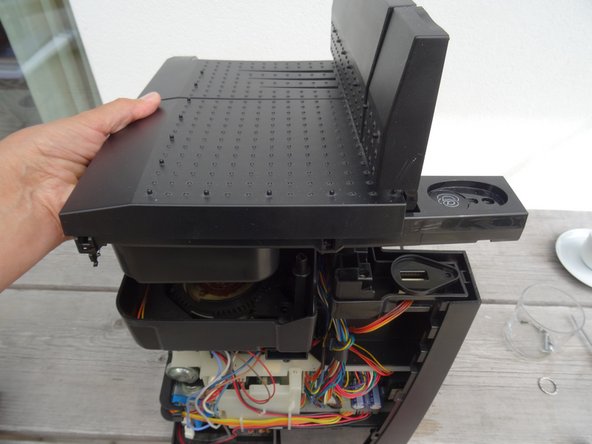

Поднимите крышку вверх.
Если она застряла, осторожно подденьте ее пластиковым инструментом для открывания.

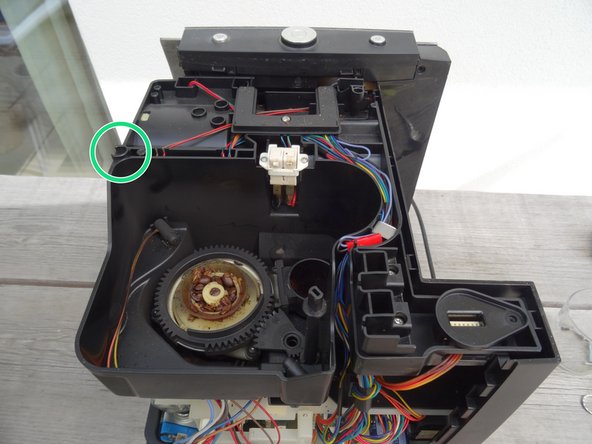

Крышка контейнера для бобов удерживается небольшим сильным магнитом, который свободно лежит на месте. Он либо находится в отмеченном зеленым цветом углублении, либо остается висеть на контейнере с бобами. Убедитесь, что он не потерялся!
Шаг 8
Потяните левую боковую панель назад, чтобы снять ее.
Для некоторых видов ремонта нет необходимости снимать левую боковую панель.
Шаг 9 Водонагреватель
Здесь показан один из двух снятых водонагревателей.
Измерение сопротивления позволяет определить, неисправен ли нагреватель. Отсоедините один из лопаточных разъемов. Если сопротивление равно бесконечности или нулю, то все ясно… оно должно быть в диапазоне 40-50 Ом. Но может быть и короткое замыкание от нагревателя до металлического корпуса, тогда сопротивление должно быть бесконечным.
Чтобы проверить, не закорочен ли нагреватель, нужно отсоединить два напорных шланга и подуть в них. Это должно пройти очень легко.
Шаг 10
Открутите винт Torx T15 на крышке водонагревателя.
Снимите крышку. Станут видны два нагревателя горячей воды.
Шаг 11

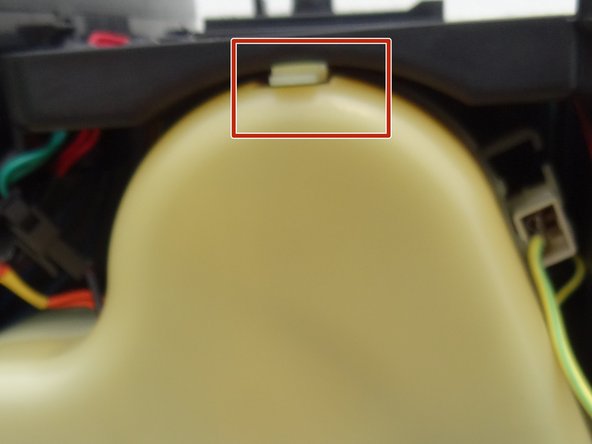

Опора водонагревателя быстрого приготовления крепится одним винтом с небольшим углублением. Выкрутите этот винт Torx T15.
Вытащите опору водонагревателя. Она по-прежнему зафиксирована в верхней части.
Убедитесь, что соединения не перегружены.
Шаг 12

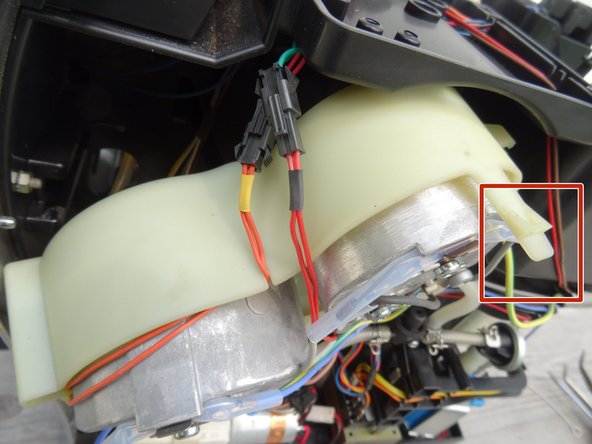

Два водонагревателя закреплены посередине винтом Torx T25 (отмечен красным). Контргайка на задней стороне ослаблена в держателе и часто выпадает при закручивании винта.
Открутите винт на нагревателе, который необходимо заменить. Следите за контргайкой на задней стороне.
Осторожно снимите разъемы с кабелей датчиков. При сборке запомните, какой датчик подключен к паре красных проводов, а какой — к паре зеленых.
Аккуратно снимите водонагреватель. Он по-прежнему соединен шлангами и проводами.
Шаг 13

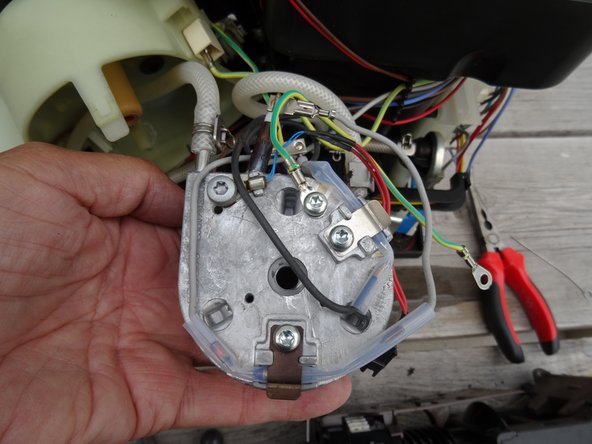

Снимите кабельные башмаки с соединений водонагревателя.
Выкрутите оба винта Torx T25 из кронштейнов на термопредохранителях. Снимите термопредохранители.
Выкрутите винт Torx T25 из проушины желто-зеленого кабеля заземления. Отсоедините кабель.
Термодатчик может остаться. Если он неисправен (машина выдает сообщение об ошибке 4), его необходимо заменить.
Шаг 14
Теперь подсоедините только шланги. Они крепятся с помощью зажимов.
Зажимы легко открывать и закрывать: возьмите плоскогубцы, как показано на фото, и сожмите их вместе. Зажимная пластина сразу же выпадет и освободит зажимное кольцо, которое затем можно сжать плоскогубцами и отодвинуть.
Чтобы закрыть клипсы, нужно сначала вставить зажимную пластину и сильно сжать ее пальцами или плоскогубцами. Затем она защелкивается и фиксирует зажимное кольцо. Чтобы понять принцип, внимательно посмотрите на зажимы в других местах.
Когда зажимы открыты, шланг можно сдвинуть с места с некоторым усилием.
