Введение
Этот способ подходит для многих других индукционных плит/варочных панелей/плит Siemens, AEG и Miele.
В них используются компоненты производителя EGO (E.G.O.), которые очень похожи.
А проблема с конденсатором может быть вполне обычной для приборов 10-летней давности.
Проверьте прилагаемые руководства. Особенно Технический документ, который очень трудно найти, а он очень полезен.
Он обязательно подойдет для следующих изделий Miele:
Керамические варочные панели с индукцией
KM 5941 / 5942 / 5943
KM 5945 / 5946 / 5947
KM 5951 / 5952 / 5953
KM 5955 / 5956 / 5957
КМ 5975 / 5985 / 5986 / 5944 / 5948 / 5954 / 5958
Шаг 1. Код ошибки Miele FE 32 и другие коды
Существует ряд индукционных варочных панелей от Miele и других производителей, к которым относится данный ремонт, например AEG, Siemens и другие. Несколько примеров показаны на фотографиях.
Причина в том, что в них используются компоненты от производителя EGO или E.G.O.
Я ремонтировал из-за кода ошибки Miele FE32, но, похоже, та же проблема может вызывать и другие ошибки: FE33, FE 34, FE 35, FE 36. Просмотрите документы в формате PDF во вложении. Там есть список кодов ошибок, а также описание многих функций, о которых вы могли забыть, что у вашей варочной панели они есть.
Код ошибки отображается в красном круге (FE) и желтом круге (32,33,…).
Синие прямоугольники — это схемы управления Miele, которые определенно представляют собой одни и те же «внутренности», а значит, и способы устранения одной и той же ошибки.
Шаг 2 Получите доступ к нижней части вашей плиты и выясните, как она подключена.
Извините за плохую фотографию, это кадр из видео. Я снял ящики, а затем использовал камеру своего телефона, чтобы увидеть, как она подключена.
Моя плита подключена через 3-фазную проводку, ваша может быть однофазной или двухфазной.
Если плита установлена в соответствии с инструкциями Miele, то не должно быть клея/силикона/и т. д., поэтому вы просто поднимаете ее, нажимая снизу.
В этот момент необходимо ОТКЛЮЧИТЬ ЭЛЕКТРИЧЕСТВО, перейдя к ВЫКЛЮЧЕНИЮ ЭЛЕКТРИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ!
Повторяю еще раз: ОТКЛЮЧИТЕ ЭЛЕКТРИЧЕСТВО. Иначе оно может убить вас.
Вы выключили электричество?
Шаг 3 ВЫКЛЮЧИТЕ ПИТАНИЕ!
Выключите питание, прежде чем продолжать!
Шаг 4 Достаньте плиту
Нажатием изнутри шкафа поднимите плиту.
Нужно быть осторожным, так как она стеклянная, поэтому я использовал одеяло моей собаки 🙂
Шаг 5 Отсоедините внешние провода питания
Всегда начинайте с 3 горячих проводов (коричневый, черный, серый) — красные прямоугольники.
Затем синий — холодный — провод — желтый прямоугольник.
Всегда ПОСЛЕДНИЙ провод заземления — желтый и зеленый — зеленый прямоугольник.
Шаг 6 Откройте основную металлическую крышку (нижняя часть плиты).
Открутите все винты. В моем случае это были 16x Torx 20, но в вашем может быть другой номер и другой винт.
Затем вы можете приподнять металлическую крышку, чтобы получить доступ к внутренним линиям питания.
Шаг 7 Отсоедините внутренние разъемы питания
В моем случае внутри видны 2 отдельных модуля под пластиковыми крышками — красный и зеленый квадрат.
Оранжевый круг обозначает провода заземления — отсоедините их.
Желтый круг — это «фазный» провод для «зеленого» блока, подключенный к проводу 1, как видно на внешней коробке разъемов — отсоедините его.
Синий круг — фазный провод для «красной» коробки, подключенный к проводу 2, как видно на внешней соединительной коробке — отсоедините его.
Фиолетовый круг — это «холодный» провод для «зеленой» и «красной» коробки, подключенный к проводу 4, как видно на внешней соединительной коробке — отсоедините его.
Зеленый круг — это провод «земли» для зеленой и красной коробок, а также для внешней металлической крышки, подключенный к проводу 5, как видно на внешней соединительной коробке — отсоедините его.
Обратите внимание — эти провода очень короткие, и для меня было самой большой проблемой соединить их обратно при сборке. Возможно, я недостаточно растянул их, когда манипулировал с внутренностями «зеленой» и «красной» пластиковых коробок. Убедитесь, что при сборке вы сделали их максимально прямыми и длинными.

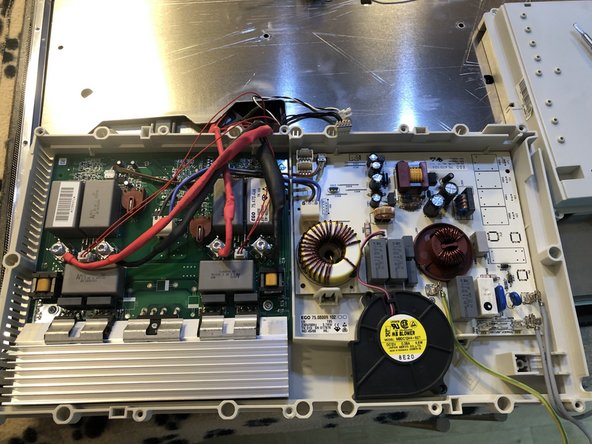

Шаг 8 Открутите винты, чтобы получить доступ к электронике.
Я не сделал фотографию полного вида пластиковых коробок (красной и зеленой в предыдущем шаге), поэтому вы должны поверить мне, что они там есть 🙂
Винты находятся с другой стороны, поэтому смотрите следующий шаг.
Шаг 9 Доступ к электронике II
В красной коробке есть 6 винтов — красные кружочки
Один из винтов незаметно спрятан под зеленой электронной платой (оранжевый круг), поэтому вам придется снять эту плату. Это несложно, она находится на 4 пластиковых «распорках», которые легко выталкиваются.
Зеленая коробка имеет винты в зеленых кружках, поэтому вы можете либо снять обе коробки в этот момент, либо сделать это по очереди, как сделал я.
Как видите, «конфорки» упали вниз. Они никак не закреплены на металлическом листе. Вам придется вернуть их на место при сборке. Я объясню это позже.
Обратите внимание на 2 «горелки» в синем прямоугольнике. Они одинакового размера, поэтому я допустил ошибку при сборке и поменял их местами, поэтому мне пришлось открыть его снова, чтобы исправить это. Не повторяйте мою ошибку.
Шаг 10 Наконец-то первый доступ к коробке — ведомая коробка
Чтобы поднять коробку, нужно отсоединить «провод управления» — красные кружочки с подключенной линией.
Чтобы снять «силовую плату» — белую плату, которую нам нужно починить, нужно отсоединить провод вентилятора (желтый), провод питания (фиолетовый) и еще один провод (зеленый).
Затем можно снять белую плату, освободив выступы (синие прямоугольники).
Шаг 11 Определите, выпаяйте и впаяйте сменные конденсаторы
Вот 2 конденсатора, которые повреждены (10 лет использования — это достаточно) и нуждаются в замене.
Они 470uF/25v, диаметр 10 мм, 16 мм восемь.
Вам нужно заказать их на Amazon, Conrad, … (см. ссылки), так что это может занять у вас неделю. Лучше заказать их до начала работы.
У меня нет фотографий с пайки/замены, но я уверен, что вы сможете это понять.
Вы можете ясно видеть, что верхняя часть не плоская = они повреждены.
Видно, что плата произведена компанией E.G.O. (EGO), а ее номер — 75.470.034. Из исследования очевидно, что основная плата — 75.470, последние 3 цифры зависят от конкретного продукта, производителя комплектующих, …
Шаг 12 Остерегайтесь коротких проводов питания
Красный прямоугольник показывает короткие провода питания, о которых я упоминал несколько раз, желтый прямоугольник — провод заземления. Когда вы будете прикручивать коробку обратно, убедитесь, что вы протянули их как можно прямее и длиннее. Вы окажете себе услугу при повторном подключении внутреннего разъема питания.
Шаг 13 Повторите то же самое для «главной» коробки.
Эти две коробки не одинаковые, даже у них одна и та же проблема — конденсаторы, которые нужно заменить (красный круг).
Но у «главной» коробки (имя, которое я создал) есть 2 коммуникационных разъема (зеленый круг).
Это вызвало у меня затруднение, так как сначала я не заметил разницы и не знал, какой кабель к какому разъему относится.
Красный разъем (красный прямоугольник) предназначен для «черно-белого двухпроводного разъема (красный круг — не очень хорошо виден сзади на фотографии.
Зеленый разъем предназначен для 4 черных проводов в зеленом круге.
Эти 4 черных провода (зеленый круг) идут к «главной управляющей электронике» на другой стороне панели.
Шаг 14 Организуйте другую сторону
Вы заменили 4-кратные конденсаторы в блоках «ведущий» и «ведомый» на другой стороне, убедились, что провода питания торчат как можно дальше, и прикрутили эти блоки обратно.
Красный круг показывает, куда идут 4 черных провода с другой стороны и где они соединяются с главной платой управления. Зеленые круги показывают 2 конфорки, которые имеют одинаковый размер, и я поменял их местами, как уже говорилось. Так что не повторяйте моей ошибки.
Красный прямоугольник показывает разъем с 4 черными проводами из предыдущего шага.
Желтый прямоугольник — это черно-белый провод, соединяющий главную и ведомую коробки.
Шаг 15 Установите стеклянную крышку
Для этого шага у меня нет хорошей фотографии, поэтому я использовал фото с разборки, когда все развалилось на части, и мне было интересно, как я соберу все вместе.
После некоторых проб я пришел к выводу, что лучше всего поставить плату ровно, поставить конфорки, расположить провода (мне пришлось использовать изоленту, чтобы зафиксировать их в нужном положении. Я не понимаю, как на оригинальном конвейере это делали без скотча).
Затем положил на нее стеклянную столешницу, установил ее. Установка оказалась проще, чем я боялся, так как на моем стекле есть алюминиевая рамка, которая позволяет точно подогнать его.
Скрепив этот «сэндвич» вместе (стеклянная столешница и остальная часть металлического листа с пластиковыми коробками с электроникой), я перевернул его вверх дном. Это было немного сложно, так как размер довольно большой, он довольно тяжелый, и мне пришлось прижать эти части вместе, чтобы горелки не выскользнули).
С нижним слоем стекла и верхним слоем электроники я надел заднюю металлическую крышку.
Затем осталось подключить внутренние провода питания к разъему. Возможно, у вас получится лучше.
Завершающим этапом сборки было вкручивание этих 16 винтов.
И снова подключить внешние провода.
Шаг 16 Окончательный возврат, питание включено!
После подключения проводов питания верните плиту на место.
Помните, никакого клея, никакого силикона, …
И имеет смысл очистить как края плиты, так и рабочий стол от грязи, жира, … (я сделал это в самом начале).
Включите питание, включите плиту и вуаля! … она должна работать, а не ошибка FE32, по крайней мере, $500 сэкономлено на сервисе и несколько тысяч на новой плите.
(Если вы не были внимательны, как я, вам, возможно, придется снова разбирать плиту, чтобы поменять конфорки местами. Надеюсь, я ясно дал понять, что с этим нужно быть осторожным, и что вы были осторожны, так что вы сэкономите немного времени).
Общая стоимость составит $5 за 4 конденсатора, $20 за набор для пайки, если у вас его нет, и несколько долларов за отвертки, если у вас их нет). Так что, по сути, почти бесплатно.
Счастье от успеха — бесценно 🙂
Я не уверен, что «теперь продолжите назад» добавляется автоматически, но вы уже закончили 🙂 Наслаждайтесь!
