Введение
Используйте это руководство для замены подшипника верхнего подающего ролика в дренажном очистителе General Pipe Cleaners PMEBO 2016.
Шаг 1 Верхний подшипник ролика подачи
Прежде чем приступить к работе, убедитесь, что дренажный пылесос отключен от питания.
Рукой открутите и снимите ручку давления подачи.
Шаг 2
С помощью торцевого ключа на 1/4 дюйма открутите три болта, крепящие пластину держателя подающего ролика.
Шаг 3
Снимите пластину держателя подающего ролика.
Шаг 4
С помощью шестигранного ключа на 3/16 дюйма снимите верхний поворотный штифт.
Шаг 5
С помощью плоскогубцев поднимите и снимите пластину прижимной пружины.
Выньте и снимите прижимную пружину.
Шаг 6

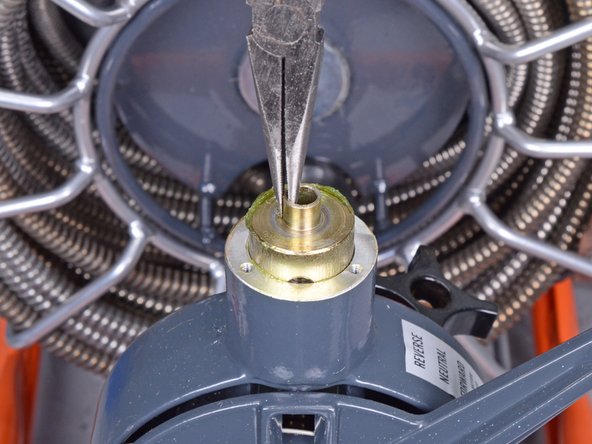

С помощью плоскогубцев поднимите верхний держатель прямо вверх и выньте из корпуса подачи.
При сборке убедитесь, что держатель ориентирован таким образом, что его резьбовое отверстие совпадает с отверстием поворотного штифта в корпусе подачи.
При сборке очистите держатель и нанесите новую смазку, прежде чем вставлять его в корпус подачи.
Шаг 7
С помощью шестигранного ключа на 3/16 дюйма снимите вал подающего ролика.
Может потребоваться вставить тонкую отвертку или шестигранный ключ в верхний конец держателя, чтобы удержать его, пока вы ослабляете вал подающего ролика.
Шаг 8
Снимите верхний подающий ролик в сборе, включая фибровые диски по обе стороны от него.
