Введение
Это руководство по ремонту предназначено для устранения сообщения «Error 6» (поврежденная память) в регистраторе данных fluke Hydra. Эти устройства были построены с использованием микросхемы часов реального времени/рамки/кристалла/батареи Dallas Semiconductor или ST Microsystems MK48T08B. Ошибка вызвана тем, что «10-летняя» литий-ионная батарея внутри микросхемы выходит из строя — через 10 лет — и MK48T08B больше не производится. Эти микросхемы в корпусе DIP-28 на самом деле представляют собой часы реального времени и нижнюю микросхему SRAM с кристаллом и батареей, приклеенными к верхней части нижней микросхемы с проводами, заключенными в эпоксидный клей. Между микросхемой и приклеенной сборкой есть зазор, в который можно просунуть лист бумаги, а корпуса и электрические соединения прикреплены друг к другу только на противоположных концах, где находятся два провода для кристалла и два провода для батареи, оба из которых закрыты и помещены в прямоугольный модуль сверху. Это простой ремонт, но необходимо соблюдать осторожность при разрезании эпоксидной смолы и сохранении кристалла в горшке и 4 проводов. Необходимые инструменты:
-Отвертка Phillips для откручивания 2 винтов сзади и 3 винтов (2625A) или 4 винтов (2620A) в нижней части устройства (зависит от устройства)
-Дремель с ~1″ тонким режущим диском
-Клещи для плитки (или, возможно, диагональные кусачки + тиски и деликатное прикосновение)
Шаг 1 Fluke Hydra с ошибкой 6 при включении
Вид спереди, ошибка 6 при включении «конфигурация повреждена», вызванная севшей батареей в 28-контактном DIP-блоке часов реального времени, который больше не выпускается. Но выход есть всегда. Чтобы открыть устройство, открутите два винта сзади и 3 или 4 винта снизу (зависит от устройства) и сдвиньте крышку.
Поврежденная конфигурация означает, что при каждом цикле включения питания необходимо заново вводить настройки каналов, время и дату, а также другие параметры.
Шаг 2 Найдите модуль SRAM/RTC с батареей
Это основная схема в нижней части устройства, показывающая микросхему RTC/SRAM/xtal/батареи с разряженной внутренней батареей, вызывающей ошибку.
Шаг 3 Замаскируйте деталь перед использованием режущего инструмента dremel
Здесь я просто вырезал отверстие в газете и заклеил его по периметру скотчем, чтобы поймать пластиковые и металлические кусочки, вместо того чтобы отпаивать 28-контактный DIP от платы. Отрезной диск Dremel работает на самой низкой скорости для минимальной телеграфной вибрации платы и дисплея.

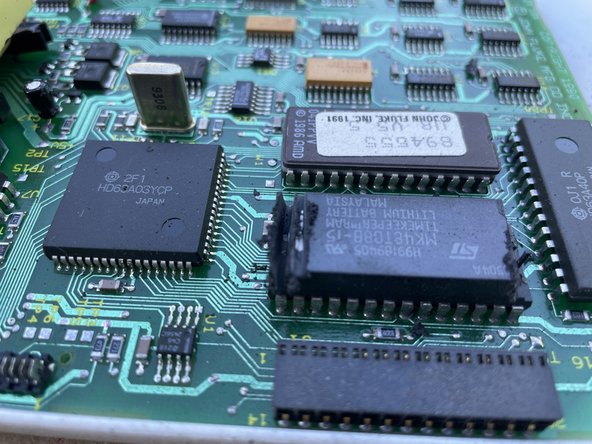

Шаг 4 Сделайте прорези на расстоянии 1/8 дюйма от каждого конца микросхемы
Очень аккуратно с помощью фрезы Dremel (на низкой скорости) прорежьте пазы на расстоянии 1/8 дюйма от каждого конца чип-модуля, чтобы освободить верхний модуль от нижнего. Будьте осторожны, чтобы не прорезать чип SRAM/RTC, расположенный ниже, или чтобы не перерезать 4 провода (по 2 с каждого конца) от нижнего чипа — они нам нужны!
Шаг 5 Очистите микросхему от эпоксидной смолы, чтобы обнажить 4 клеммы
На этом этапе вы снимите верхний модуль, и на каждом конце будут торчать два коротких провода, которые нам понадобятся. Излишки эпоксидной смолы, прилипшие к коротким проводам, можно раздавить и удалить щипцами или плоскогубцами.

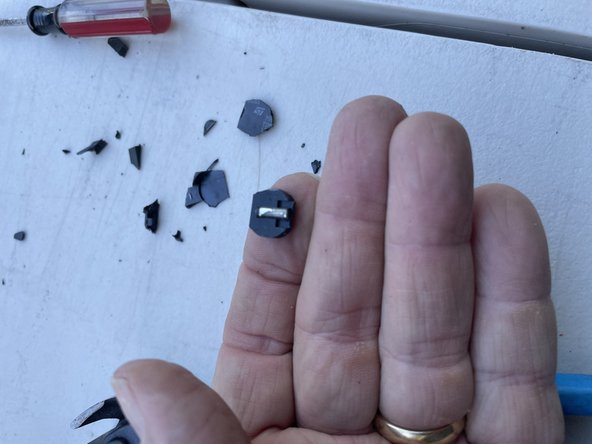

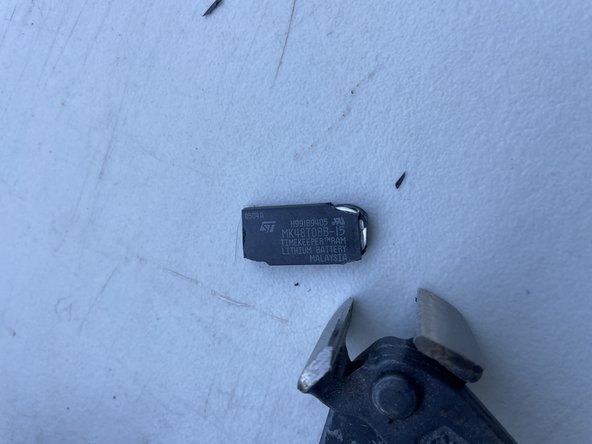

Шаг 6. Извлеките цилиндрический кристалл из верхнего модуля
Теперь нам нужно извлечь кристалл из горшка, который мы отпилили. Для этого отлично подойдут щипцы для плитки и маленькие щипчики, следите за тем, чтобы не раздавить цилиндрический кристалл (горшок слева на фото), не беспокойтесь о батарее (справа), которая уже была поджарена, что и привело нас сюда.
Шаг 7 Припаяйте кристалл и провода косички к микросхеме
Припаяйте извлеченный кристалл к двум контактам с правой стороны (он запускает часы реального времени в микросхеме ниже), а к левой стороне припаяйте две косички для держателя батареи (следующий шаг). (Слева вверху=-3 В, слева внизу=+3 В на держателе монетного элемента). Кристалл справа не поляризован.
Вы можете проверить полярность батареи, проверив, что контакт «Gn d-3V» на фотографии составляет несколько Ом с тестовым контактом GND на печатной плате.
Шаг 8. Установите зажим для батареи и батарею
Припаяйте короткие (~1,5″) провода-косички к SMT 16-мм гнезду для монетных элементов (digikey BU1632-JJ-GCT-ND или equiv), затем припаяйте эти провода к липким выводам микросхемы, которые вы освободили на предыдущем шаге, используйте суперклей-гель, чтобы приклеить гнездо и кристалл.
Обратите внимание на полярность гнезда: дважды проверьте, что клемма «-» гнезда, которую вы подключили к торчащему выводу микросхемы, также электрически соединена с GND печатной платы.
Установите батарейку (например, CR1620). Убедитесь, что все работает, установив дату/время, для чего нажмите «SHFT», затем «INTVL» и используйте кнопки со стрелками вверх/вниз, влево/вправо и ENTER для YYYY MMDD и HHMM. Выключите прибор на некоторое время, затем включите его и проверьте, что он запомнил эти настройки и ошибка ERROR 6 больше не появляется.
