Шаг 1 Обзор
Перед разборкой
Состояние: Хорошо использовалась
Замеченная проблема: статический звук при регулировке громкости.
Шаг 2 Открытие задней панели
Снимите задние панели аккумулятора. Их две: основная панель и меньшая резервная панель за основной.
Выкрутите 9 крестообразных винтов.
Шаг 3 Взгляните на внутренности
Динамики
Дисплей и логическая плата
Плата кнопок верхней панели
Аудиоразъемы
Разъем питания постоянного тока
Антенна

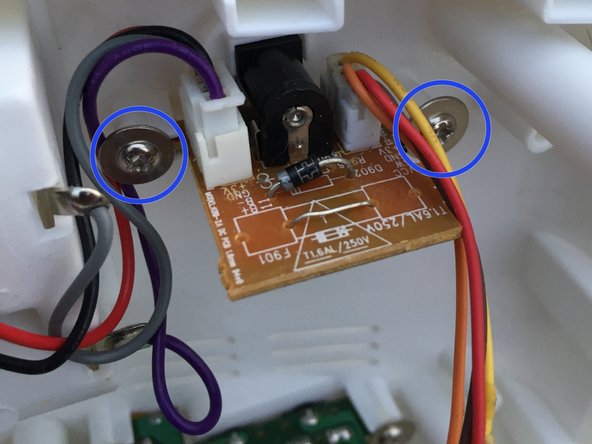

Шаг 4 Плата питания постоянного тока и аудиоразъемы
Плата питания постоянного тока
Плата аудиоразъемов
Выкрутите два винта
Платы приклеены, поэтому аккуратно выньте их из корпуса.
Шаг 5 Снятие антенны
Антенну можно извлечь, не открывая весь корпус. Это удобно, если погнута только часть антенны.
Для полного извлечения открутите винт в нижней части корпуса с надписью «антенна» и выдвиньте антенну сверху.
Коаксиальный кабель соединяет антенну со схемой настройки на верхней печатной плате.
Шаг 6 Динамики
Выкрутите три винта, удерживающие три монтажных кронштейна для каждого динамика.
С помощью лезвия удалите клей, удерживающий провода динамиков.
Осторожно отделите динамики от мест крепления, так как они приклеены.
Шаг 7 ЖК-панель и логическая плата
Снимите ЖК-панель и материнскую плату.

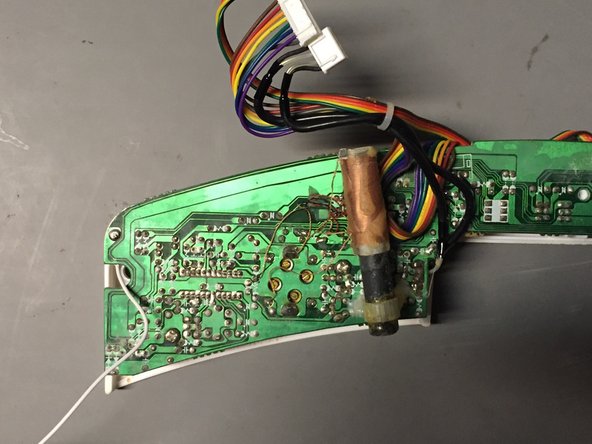

Шаг 8 Плата кнопок верхней панели
Выкрутите 6 винтов
Вытащите панель вручную
Осторожно с регуляторами громкости и настройки, когда тянете плату вниз
Проверьте катушку
Шаг 9 Взрывной вид
В целом этот продукт было довольно легко разобрать.
Внутренние компоненты было довольно легко определить по их расположению и внешнему виду.
Одним из недостатков было то, что динамики были приклеены. Клей предотвращает дребезжание, но делает динамики более труднодоступными. При замене динамиков следует использовать немного клея.
8/10 ремонтопригодность
